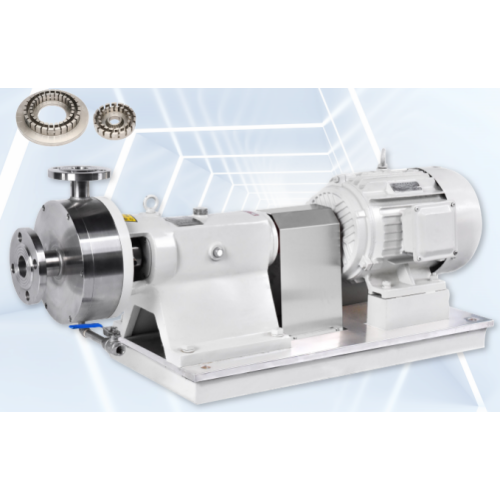

Насос для гомогенного эмульгирования X1 — это высокопроизводительная поточная установка для эмульгирования, разработанная для обеспечения превосходных характеристик смешивания, диспергирования и гомогенизации. Он представляет собой продуманную интеграцию передовой механической конструкции, прочных материалов и практичной функциональности, что делает его идеальным выбором для широкого спектра применений в области обработки промышленных жидкостей.
Основное проектирование и строительство
Насосная камера серии X1 оснащена двухслойным статором и двухслойным ротором. Эта многоступенчатая конфигурация значительно усиливает эффект сдвига и гомогенизации по сравнению с одноступенчатыми конструкциями, поскольку материал проходит через две последовательные зоны с высоким сдвигом, что приводит к более мелкому размеру частиц и более однородным эмульсиям.
Сырье, используемое для изготовления ротора, статора и камеры насоса, подвергается многократной обработке, включая прецизионную ковку, что существенно улучшает их:
Прочность – обеспечение устойчивости к ударам и усталости в условиях высоких нагрузок.
Износостойкость – продление срока службы критически важных компонентов даже при обработке абразивных или вязких материалов.
Общая долговечность – сокращение частоты технического обслуживания и времени простоев
Вал передачи ротора изготовлен из высокопрочных композитных материалов, обеспечивающих превосходную передачу крутящего момента и стабильность размеров в различных условиях эксплуатации. Все детали, контактирующие с материалом, изготовлены из нержавеющей стали 316, что обеспечивает исключительную коррозионную стойкость, соответствие требованиям гигиены и совместимость с широким спектром химических составов, включая кислотные, щелочные и солевые среды.
Система уплотнений и подшипников
В насосе используется двойное механическое уплотнение с водяным охлаждением в качестве стандартной конфигурации уплотнения. Такая конструкция имеет ряд преимуществ:
-Эффективное рассеивание тепла, предотвращающее деградацию уплотнения из-за выделения тепла при трении.
-Повышенная надежность уплотнения, сводящая к минимуму риск утечки даже в условиях высокого давления или высокой температуры.
-Увеличенный срок службы уплотнений, что снижает необходимость частой замены.
Вал насоса поддерживается коробкой подшипников, которая точно выровнена для эффективного контроля вибрации вала. Эта надежная система поддержки обеспечивает:
- Плавная и стабильная работа даже на высоких скоростях вращения.
- Снижение нагрузки на механическое уплотнение и подшипники, что продлевает общий срок службы оборудования.
- Улучшенная концентричность между валом и муфтой.
Передача мощности осуществляется посредством гибкой муфты, соединяющей вал насоса с приводным двигателем, которая гасит ударные нагрузки и компенсирует незначительные смещения, дополнительно защищая трансмиссию.
Принцип работы
X1 работает по простому, но очень эффективному принципу:
1. Подача материала. Материал всасывается в камеру насоса через впускное отверстие.
2. Обработка с высоким сдвигом. Поскольку ротор вращается с высокой скоростью, он создает интенсивную центробежную силу и гидравлическое давление. Материал проталкивается через узкий кольцевой зазор между двухслойным ротором и статором, где подвергается:
Сильные срезающие силы
Центробежное сжатие
Ударные и кавитационные эффекты
Трение и турбулентность слоя жидкости
3. Выгрузка. Полностью гомогенизированный и эмульгированный материал затем выгружается из выпускного отверстия под действием центробежной силы, создаваемой ротором.
4. Такая конструкция с непрерывным потоком обеспечивает эффективную поточную обработку, устраняя необходимость в дозировочных резервуарах во многих приложениях и обеспечивая стабильное, воспроизводимое качество продукции.
Сценарии применения
Насос для гомогенного эмульгирования X1 особенно хорошо подходит для:
-Процессы циркуляции на линиях серийного производства малого и среднего размера, где материал неоднократно циркулирует через насос для достижения желаемой тонкости и однородности.
- Транспортировка материала на короткие расстояния в сочетании с гомогенизацией и эмульгированием, работа в качестве насоса и смесителя в одном агрегате.
Обычно он используется в сочетании с вертикальными машинами для гомогенного эмульгирования с высоким сдвигом (смесителями периодического действия). В таких установках:
-Вертикальный смеситель обеспечивает первоначальное грубое смешивание и предварительное эмульгирование в резервуаре.
-Насос X1 работает как линейный циркуляционный агрегат, непрерывно выкачивая материал из резервуара, очищая его и возвращая в резервуар.
-Эта синергетическая комбинация обеспечивает значительно более высокую общую эффективность эмульгирования и более мелкие конечные продукты, чем любое устройство может достичь по отдельности.
Типичные отрасли и приложения
Благодаря прочной конструкции и универсальным характеристикам X1 широко применяется в:
Продукты питания и напитки: заправки для салатов, соусы, майонез, фруктовые соки, молочные эмульсии и гомогенизация сиропов.
Косметика и уход за собой: кремы, лосьоны, солнцезащитные кремы, шампуни и зубные пасты.
Фармацевтика: мази, кремы, эмульсии и адъюванты для вакцин.
Fine Chemicals – агрохимические составы, полимерные эмульсии и обработка силиконового масла.
Краски и покрытия. Дисперсия пигментов и эмульгирование смол.
Охрана окружающей среды – дозирование химикатов для очистки сточных вод и кондиционирование осадка

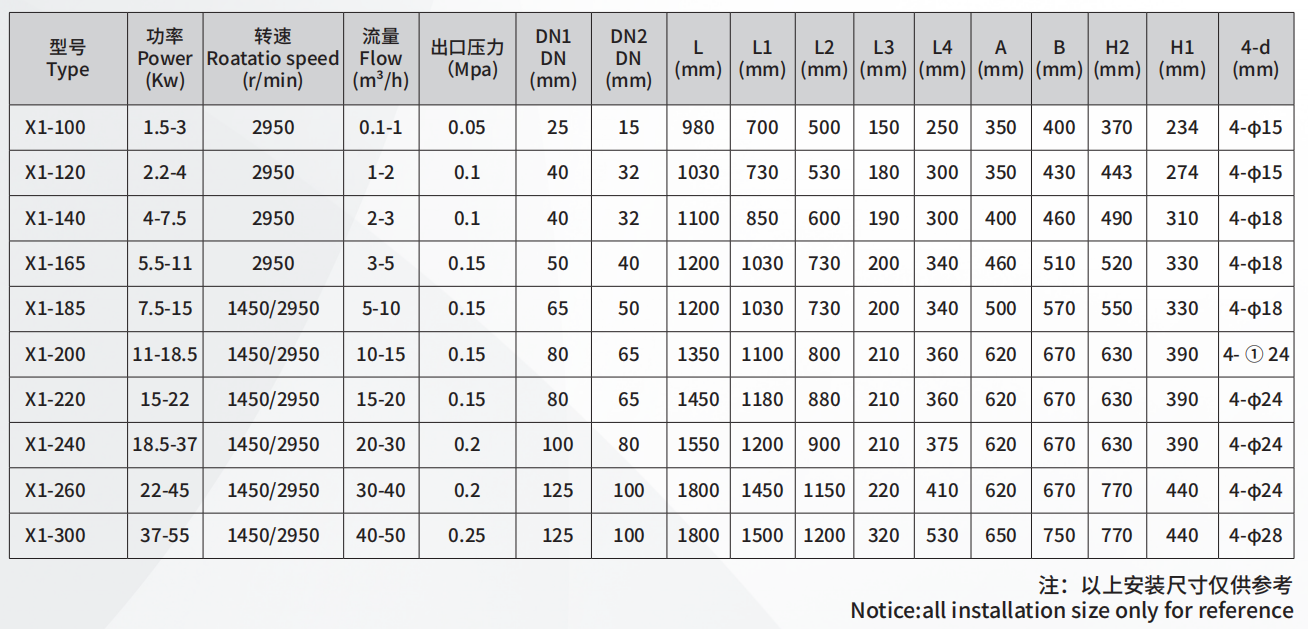

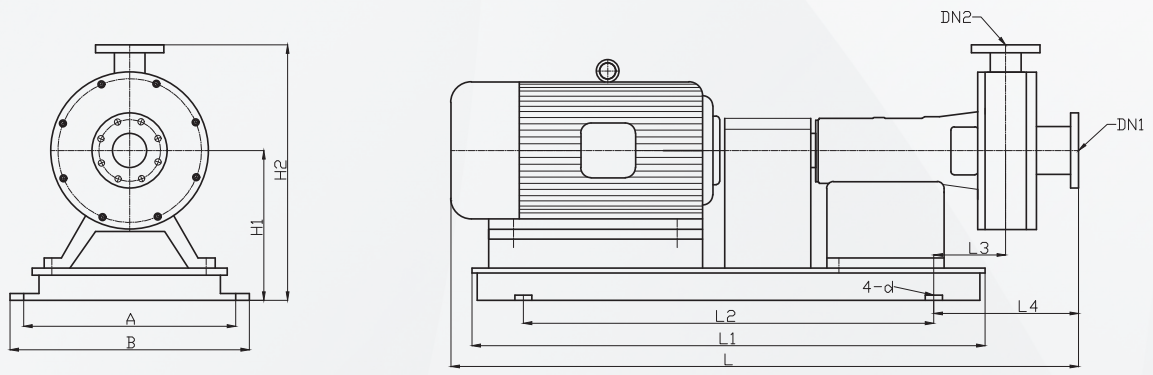

Технические параметры
