Карусельная сборка Precision Tool Pckt

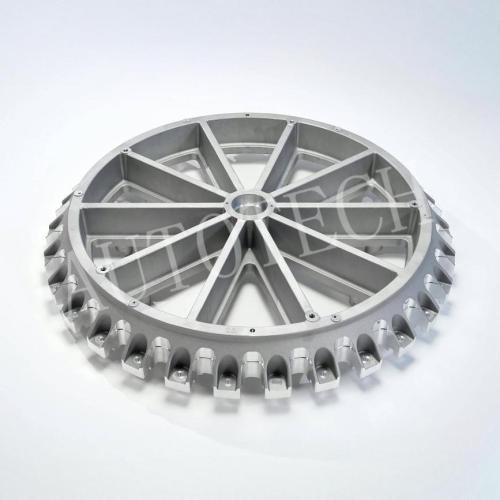

В боковых системах автоматической смены инструмента (ATC) современных обрабатывающих центров с ЧПУ прецизионный карусельный узел инструментального кармана является незаменимым важным вращающимся компонентом. Эта прочная, но точно сбалансированная конструкция весом 85,94 кг служит вращающейся платформой, на которой размещаются и перемещаются несколько держателей инструментов. Возможность быстрой, автоматизированной смены инструмента является основной основой для обеспечения бесперебойных и высокопроизводительных операций обработки, напрямую определяющих общую эффективность работы обрабатывающего центра с ЧПУ.

Превосходные характеристики обусловлены глубокой интеграцией научной философии технологического проектирования и передовых производственных процессов. Наш карусельный блок прецизионного инструментального кармана изготовлен из высокопрочного алюминиевого сплава A356 в состоянии термообработки T6, изготовленного методом прецизионного литья в песчаные формы для формовки алюминиевого литья. По сравнению с аналогичными компонентами, изготовленными методом литья в песчаные формы из ковкого чугуна, он значительно снижает вес, обеспечивая при этом структурную жесткость, обеспечивая идеальный баланс между легким весом и стабильностью. В отличие от высокой стоимости литья по выплавляемым моделям стали и ограничений процесса ковки при формировании сложных конструкций, процесс литья алюминия больше подходит для структурных требований карусельной сборки, обеспечивая баланс между экономией и практичностью.

После формования отливки строгий процесс механической обработки с высокими допусками еще больше повышает качество. Благодаря многочисленным процедурам точной обработки ключевые индексирующие поверхности, соединительные детали и другие области карусели точно контролируются, что обеспечивает чрезвычайно высокую точность размеров и стабильность движения, а также гарантирует точность и плавность действий по смене инструмента. От предварительного планирования технологического процесса до формовки заготовок при литье алюминия, а затем до точной оптимизации механической обработки — каждое звено выполняется с совершенством. По сравнению с традиционными изделиями или альтернативными изделиями, изготовленными из более тяжелых материалов, наша карусельная сборка Precision Tool Pocket , опираясь на двойные преимущества материалов и процессов, обеспечивает оптимальное сочетание легкости, жесткости, стабильности размеров и долговечности, создавая прочную основу для эффективной и стабильной работы обрабатывающих центров с ЧПУ.

Особенности продукта:

1. Расширенный выбор материалов для обеспечения динамических характеристик.

Карусель отлита из алюминиевого сплава A356, материал, выбранный из-за его исключительной пригодности для высоконадежных конструкционных отливок в сложных условиях, с последующей термообработкой до состояния T6 для достижения максимальной производительности.

Оптимальное соотношение прочности к весу: A356-T6 обеспечивает превосходный баланс высокой прочности на разрыв (более 40 тысяч фунтов на квадратный дюйм / 276 МПа) и низкой плотности. Это имеет первостепенное значение для крупных вращающихся компонентов, поскольку сводит к минимуму инерцию вращения, снижает мощность, необходимую для ускорения/замедления во время индексации, а также снижает нагрузку на опорные системы привода и подшипников, что приводит к более быстрым циклам смены инструмента и повышению энергоэффективности.

Превосходная литейность и стабильность размеров. Сплав А356 известен своей превосходной текучестью и низкой усадкой во время затвердевания, что имеет решающее значение для производства больших и сложных отливок из песка с тонкими сечениями и сложными деталями без дефектов. Термическая обработка Т6 (термическая обработка на раствор и искусственное старение) улучшает механические свойства и обеспечивает замечательную стабильность размеров при переменных термических и механических нагрузках, возникающих в условиях механической обработки.

Отличная обрабатываемость и качество поверхности. В состоянии T6 сплав A356 обеспечивает хорошую обрабатываемость, позволяя создавать точные детали и чистовую обработку поверхности, необходимые для посадочных мест подшипников и фиксирующих поверхностей. Его естественная коррозионная стойкость также обеспечивает защиту в типичных условиях цеха.

2. Точность производственного процесса

При создании карусели используется синергетический двухэтапный производственный подход, обеспечивающий точность и структурную целостность:

Высококачественное литье алюминия в песчаные формы. Основой является прецизионный процесс литья алюминия с использованием песчаных форм. Этот метод идеально подходит для изготовления большой дисковой конструкции, близкой к чистой форме (85,94 кг), со встроенными функциями: радиальными спицами или перепончатой ​​структурой для жесткости, монтажными фланцами для узлов гнезда для инструментов и прочной центральной ступицей. Учитывая размер и сложность этого компонента, литье в песчаные формы обеспечивает значительные преимущества по стоимости и гибкости по сравнению с литьем по выплавляемым моделям из стали, которое было бы непомерно дорогим, и обеспечивает более подходящий материал (алюминий по сравнению с железом) для вращающейся массы, чем литье в песчаные формы из ковкого чугуна.

Высокоточная многоосная обработка: литая карусельная заготовка подвергается тщательной обработке с ЧПУ на больших прецизионных обрабатывающих центрах. Этот этап не подлежит обсуждению с точки зрения функциональной эффективности и включает в себя:

Установление критической исходной точки: центральное отверстие для главного вращательного подшипника и первичная поверхность для осевого расположения обрабатываются с исключительными допусками (IT6 или выше) и качеством поверхности. Это создает основную ссылку для всех последующих функций и обеспечивает правильное вращение без колебаний.

Обработка мест расположения карманов: для каждого гнезда для инструмента обрабатываются точно расположенные места. Сюда входят окружности болтов, установочные отверстия для дюбелей и монтажные поверхности, все они выдерживаются с жесткими угловыми и позиционными допусками, чтобы гарантировать, что каждый держатель инструмента подводится к манипулятору ATC с идеальной повторяемостью.

Подготовка к динамической балансировке: деталь обрабатывается в соответствии с точными спецификациями распределения веса. Он может включать в себя обработанные поверхности для установки балансировочных грузов после сборки, обеспечивая плавную работу без вибрации при высоких скоростях вращения.

3. Разработано посредством интегрированного технологического проектирования.

Надежность и производительность карусели являются результатом целостной методологии проектирования процессов:

Динамическое моделирование производительности. В процессе проектирования используется анализ методом конечных элементов (FEA) для моделирования напряжений во время высокоскоростного вращения и внезапных остановок. Это оптимизирует геометрию (дизайн спиц, расположение ребер, толщину стенок) для максимизации жесткости при минимизации веса и уменьшении концентрации напряжений.

Проектирование для производства и сборки (DFM/A): деталь проектируется одновременно для литья, механической обработки и окончательной сборки. Это включает в себя оптимизацию углов уклона пресс-формы, обеспечение доступа к инструменту для обработки важных деталей и включение средств выравнивания для сборки гнезд для инструментов.

Рекомендации по управлению температурным режимом: конструкция может включать функции управления теплом, поскольку карусель расположена рядом с рабочей областью обработки. Считается, что термические свойства материала и геометрия компонента минимизируют тепловые искажения, которые могут повлиять на выравнивание карманов.

Сценарии использования:

Боковые системы УВД для вертикальных/горизонтальных обрабатывающих центров: это основное применение, когда карусель монтируется сбоку от колонны или корпуса станка с ЧПУ и удерживает множество инструментов для автоматической замены.

Высокоскоростные обрабатывающие и производственные цеха: незаменимы в производственных цехах, работающих без присмотра или без освещения, где быстрая и надежная смена инструмента имеет решающее значение для максимального увеличения времени безотказной работы и производительности шпинделя.

Многофункциональные 5-осевые обрабатывающие центры: используются в сложных обрабатывающих центрах, которым требуется большой инструментарий для выполнения различных операций (фрезерование, сверление, нарезание резьбы) без ручного вмешательства.

Модернизация и модернизация устаревшего оборудования с ЧПУ: Поставляется в качестве компонента замены или модернизации для модернизации возможностей замены инструмента в существующих обрабатывающих центрах.

Преимущества аудитории:

1. Для владельцев станков с ЧПУ и руководителей производства:

Максимальное время безотказной работы и производительность шпинделя: надежная карусель с точной индексацией обеспечивает быструю и безупречную смену инструмента. Это сводит к минимуму время, необходимое для резки, напрямую увеличивая загрузку станка, производительность труда и общую мощность цеха.

Повышенная точность и стабильность обработки: стабильность размеров и точное расположение карманов карусели гарантируют, что каждый инструмент подается на шпиндель с исключительной повторяемостью. Это исключает ошибки позиционирования инструмента как переменную величину, способствуя более жестким допускам деталей и стабильному качеству на протяжении всего производственного цикла.

Снижение совокупной стоимости владения. Легкая алюминиевая конструкция снижает износ приводных двигателей, тормозов и подшипников по сравнению с более тяжелой стальной или железной каруселью. Его долговечность сводит к минимуму незапланированные простои и затраты на замену, а возможность сокращения времени цикла повышает окупаемость инвестиций во весь центр с ЧПУ.

2. Для операторов станков с ЧПУ и техников по техническому обслуживанию:

Надежная и безотказная работа: изготовленная с высокой точностью карусель работает плавно и тихо, с минимальной вибрацией. Такая надежность позволяет операторам уверенно выполнять работу, особенно в смены без присмотра.

Упрощенное техническое обслуживание и ремонт: конструкция облегчает доступ для смазки, проверки и замены изнашиваемых компонентов, таких как подшипники. Благодаря прочной конструкции карусель сама по себе является долговечным изделием.

Простое управление и настройка инструмента: точное и единообразное расположение карманов упрощают предварительную настройку инструмента и управление смещениями, сокращая время настройки и вероятность ошибок.

3. Для OEM-производителей станков с ЧПУ (производителей оригинального оборудования):

Высокопроизводительная интегрированная подсистема. Эта карусельная система представляет собой готовое высококачественное решение для системы УВД, которая является решающим отличием на рынке станков. Это снижает сложность собственного производства.

Конкурентное преимущество в производительности машины. Ключевым аргументом в пользу продажи является предложение машины с быстрым и надежным УВД с точно сбалансированной каруселью. Это позволяет OEM-производителям рекламировать более короткое время перехода от одного чипа к другому и более высокую надежность.

Оптимизированная конструкция машины. Использование легкой алюминиевой карусели позволяет спроектировать более компактную и эффективную систему привода для УВД, что потенциально освобождает пространство и снижает общие требования к мощности машины.

Сравнительный анализ преимуществ:

Спецификация карусели A356-T6, отлитая из песка, является осознанным инженерным выбором:

по сравнению со сварной стальной деталью: сварной стальной диск будет значительно тяжелее, что приведет к увеличению инерции вращения и увеличению потребляемой мощности. Достижение необходимой точности расположения карманов большого диаметра при изготовлении является чрезвычайно сложной и дорогостоящей задачей из-за деформации сварки и необходимости обширной послесварочной обработки.

по сравнению с литьем в песчаные формы из ковкого чугуна: хотя литье в песчаные формы из ковкого чугуна обеспечивает прочность и демпфирование, его плотность более чем в 2,5 раза превышает плотность алюминия. Железная карусель весом 86 кг будет иметь гораздо меньший физический размер при том же весе, или, что более проблематично, карусель аналогичного размера будет весить более 220 кг, что потребует значительно переработанной системы привода и приведет к более медленной и энергоемкой работе.

по сравнению со стальным литьем по выплавляемым моделям: Стальное литье по выплавляемым моделям может обеспечить высокую точность, но экономически нецелесообразно для одной детали такого размера и веса. Этот процесс лучше подходит для небольших и объемных компонентов.

Сравнение ковки: Ковка алюминия возможна, но обычно ограничивается более простыми и меньшими формами. Создание большой, сложной, тонкостенной конструкции диска со встроенными карманами и центральной ступицей в виде единой поковки нецелесообразно. Литье в песчаные формы является оптимальным процессом для этого применения.

Заключение:

Магазин прецизионных инструментов A356-T6 Carousel — это мастерски спроектированный компонент, сочетающий в себе динамические характеристики, точность и надежность. Благодаря выбору высокопрочного и легкого алюминиевого сплава A356, использованию точного литья в песчаные формы для формирования его сложной структуры, применению тщательной механической обработки для достижения критических допусков и управлению его созданием с помощью комплексного технологического проектирования, этот продукт обеспечивает основополагающее преимущество для современных обрабатывающих центров с ЧПУ. Он превращает функцию смены инструмента из необходимой паузы в плавный, быстрый и чрезвычайно надежный переход, что напрямую способствует повышению производительности, превосходному качеству деталей и снижению эксплуатационных затрат. Как для производителей машин, так и для конечных пользователей это представляет собой важнейшую инвестицию в бесперебойный автоматизированный рабочий процесс, который определяет передовое производство.
