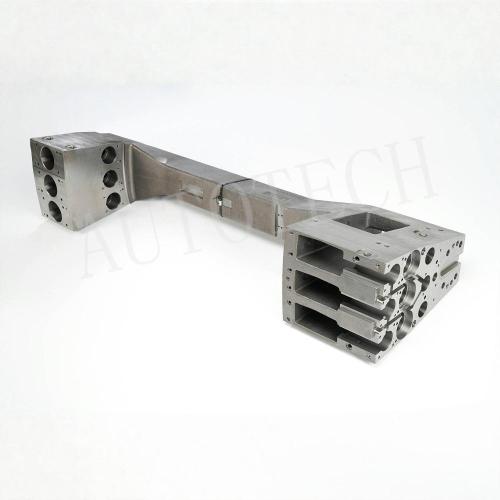

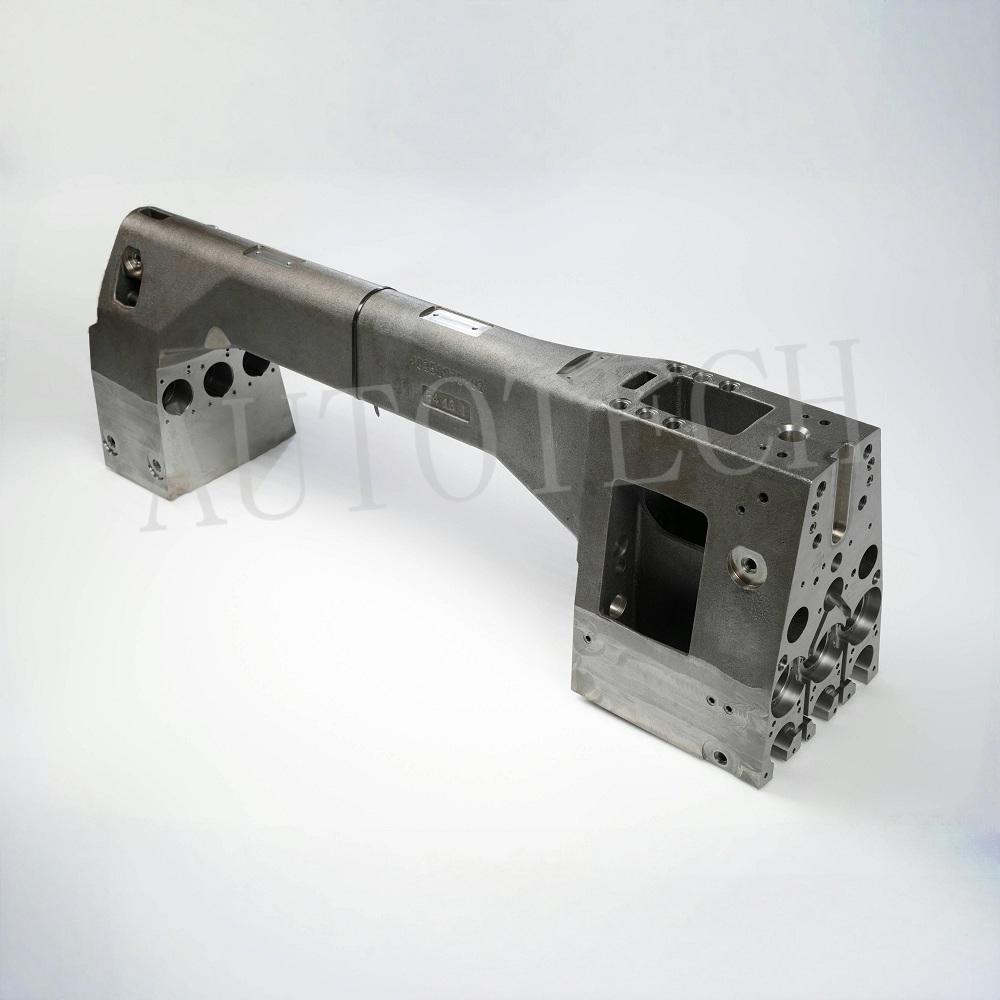

Соединитель опорного рычага для линии пищевой промышленности

Соединитель опорного рычага для линии пищевой промышленности — это важный крупномасштабный конструктивный компонент, разработанный специально для линий по производству продуктов питания и напитков с высоким спросом. Этот агрегат массой 360 кг, напоминающий прочную опорную конструкцию в форме телефона, служит основным соединением и точкой передачи движения между основными секциями машины. Руководствуясь тщательной философией технологического проектирования, он разработан для обеспечения исключительной производительности в условиях непрерывной эксплуатации, отличаясь от таких альтернатив, как литье алюминия, ковка или литье стали по выплавляемым моделям для таких больших и сложных геометрических форм.

Изготовленный из высокопрочного ковкого чугуна QT600-3, полученного методом литья в ковкий чугун для придания ему сложной формы, и очищенный с помощью высокоточной механической обработки, этот компонент превосходит несущую способность, долговечность и соответствие санитарным нормам, что является ключевыми требованиями для пищевой промышленности. Его технологический дизайн обеспечивает оптимальную производительность от первоначальной концепции до окончательной сборки, а синергия литья в песчаные формы из ковкого чугуна (для структурной целостности) и прецизионной механической обработки (для точности размеров) превосходит алюминиевое литье (недостаточная прочность для крупномасштабного использования) и ковку (непомерно затратная для сложных геометрических форм) в этом применении. В отличие от литья по выплавляемым моделям стали, выбранный процесс литья в песчаные формы из ковкого чугуна сочетает в себе экономическую эффективность с высокими требованиями к производительности компонента, что делает его незаменимой частью надежных линий по производству продуктов питания и напитков.

Особенности продукта:

1. Превосходный материал для требовательных применений:

Этот материал, изготовленный из ковкого чугуна QT600-3, обеспечивает превосходное сочетание высокой прочности на разрыв (минимум 600 МПа), превосходной износостойкости и хорошей ударной вязкости. Структура сфероидального графита, присущая ковкому чугуну, обеспечивает превосходную усталостную прочность и гашение вибраций по сравнению с серым чугуном или многими сталями, что имеет решающее значение для выдерживания постоянных циклов старт-стоп, переменных нагрузок и рабочих вибраций на линии по производству пищевых продуктов. Его долговечность намного превосходит то, что обычно достижимо при использовании алюминиевого литья для деталей такого размера и конструкции.

2. Оптимизированное производство для сложной геометрии:

При производстве детали используется гибридный подход, идеально подходящий для ее «телефонной» формы — большой, сложной формы с различной толщиной стенок и встроенными функциями крепления.

Литье в песчаные формы из ковкого чугуна: это основной и наиболее эффективный процесс формования, позволяющий придать почти чистую форму этому компоненту весом 360 кг. Литье в песчаные формы позволяет экономично изготавливать сложную цельную конструкцию, включающую полые секции, внутренние ребра жесткости и залитые монтажные бобышки. Этот метод обеспечивает свободу проектирования, необходимую для такой детали, которую было бы непомерно дорого или технически сложно изготовить как единое целое с использованием литья по выплавляемым моделям в таком масштабе или посредством ковки.

Прецизионная обработка: после отливки деталь подвергается комплексной обработке на станке с ЧПУ. Этот важный шаг превращает черновую отливку в прецизионную деталь. Все функциональные интерфейсы, включая большие монтажные поверхности подшипников, важные отверстия для валов, точки соединения рычагов и базовую монтажную плоскость, обработаны с соблюдением строгих допусков. Это обеспечивает идеальное выравнивание, перпендикулярность и чистоту поверхности, которые необходимы для плавной передачи движения, минимизируют износ соединяемых деталей и гарантируют долговечность уплотнений и подшипников.

3. Разработано посредством интегрированного технологического проектирования:

Надежность компонента является прямым результатом целостного технологического проектирования. Это включает в себя:

Разработка на основе моделирования: программное обеспечение для моделирования процесса литья используется для оптимизации конструкции пресс-формы, обеспечения надлежащего течения металла и его затвердевания для предотвращения внутренних дефектов, таких как усадочные полости в критических несущих нагрузках областях.

Проектирование для технологичности и сборки (DFM/DFA). Геометрия спроектирована так, чтобы ее можно было эффективно как отливать, так и обрабатывать. Добавлены функции, упрощающие обращение, зажим во время обработки и окончательную установку на производственной линии.

Гигиенические принципы проектирования: Хотя основной материал сам по себе не находится в прямом контакте с пищевыми продуктами, конструкция имеет плавные контуры, позволяет избежать карманов, в которых может собираться мусор или влага, и обеспечивает эффективную очистку вокруг установленной детали, поддерживая общие стандарты гигиены предприятия.

4. Прочная и функциональная конструкция:

Это солидный компонент весом 360 кг, предназначенный для крепления и выравнивания движущихся частей оборудования. Его «телефонная» форма обычно включает в себя прочную вертикальную колонну («основание»), переходящую в горизонтальный или наклонный опорный рычаг. Эта конструкция обеспечивает длинное плечо рычага для распределения усилий и точного позиционирования подключенных приводов, насосов или других линейных модулей. Литые детали и обработанные поверхности спроектированы так, чтобы выдерживать значительные статические и динамические нагрузки без прогиба.

Сценарии использования:

Ступица первичной передачи движения в технологических линиях: действует как центральная соединительная и опорная конструкция между приводным блоком (например, большим узлом двигатель-редуктор) и колебательным, вращающимся или возвратно-поступательным механизмом в таких машинах, как наполнители, укупорщики, укладчики на поддоны или большие смесители.

Опора для тяжелых приводов и насосов: служит жесткой монтажной платформой для больших гидравлических или пневматических цилиндров, дозирующих насосов или другого тяжелого вспомогательного оборудования на технологической линии, обеспечивая их идеальное выравнивание во время работы.

Структурный компонент рамы в интегрированных системах: используется в рамках крупных систем непрерывной обработки (например, линий выпечки, линий розлива) для соединения и поддержки различных модульных секций, поддержания общей жесткости и выравнивания линии.

Замена быстроизнашивающихся деталей: Поставляется в качестве прямой замены одного и того же критически важного компонента в существующем оборудовании во время капитального ремонта или в качестве модернизации для восстановления точности и производительности оригинального оборудования.

Преимущества аудитории:

1. Для руководителей и инженеров предприятий по производству продуктов питания и напитков:

Максимальное время безотказной работы: исключительная прочность и усталостная устойчивость QT600-3 гарантируют, что соединительный рычаг может выдерживать годы непрерывной многоцикловой работы без сбоев. Это сводит к минимуму катастрофические поломки, которые могут остановить всю производственную линию, защищая выпуск и доходы.

Снижение затрат на техническое обслуживание и время простоя: прецизионная обработка гарантирует идеальную посадку и выравнивание. Это снижает ненормальный износ дорогостоящих подшипников, уплотнений и соединительных компонентов, продлевая срок их службы и увеличивая интервалы между плановым техническим обслуживанием. Долговечность компонента означает, что он редко требует замены.

Сохранение качества продукции. Точное выравнивание, поддерживаемое этим жестким компонентом, обеспечивает стабильную работу машины. Это жизненно важно для таких процессов, как розлив, маркировка или упаковка, где несоосность может привести к порче продукта, разливам или дефектам качества.

2. Для техников по техническому обслуживанию:

Надежная и простая установка. Компоненты, изготовленные с жесткими допусками, подходят друг к другу так, как предполагалось, что исключает трудоемкую установку прокладок, опиливание или развертывание во время установки или ремонта. Это ускоряет выполнение ремонтных работ и снижает трудозатраты.

Предсказуемый срок службы: технические специалисты могут положиться на производительность компонента, что позволяет точно планировать профилактическое обслуживание и снижает вероятность аварийного ремонта.

3. Для производителей оригинального оборудования (OEM) пищевого оборудования:

Проверенный высокопроизводительный компонент. Приобретение этого рычага предоставляет OEM-производителям надежную и высокопрочную подсистему, снижая проектные риски и время проверки для новых моделей машин.

Экономически эффективное решение для сложных деталей. Сочетание литья в песчаные формы из высокопрочного чугуна и механической обработки обеспечивает оптимальный баланс производительности, геометрической сложности и стоимости для крупных деталей, часто обеспечивая более экономичное решение, чем попытка изготовления одной и той же детали посредством литья по выплавляемым моделям или изготовления ее из нескольких сварных деталей.

Анализ конкурентных преимуществ:

Спецификация соединительного базового кронштейна QT600-3 является тщательно продуманным выбором для его применения:

по сравнению с алюминиевым литьем: для конструктивного элемента массой 360 кг, несущего значительные динамические нагрузки, алюминиевое литье не обладает необходимой жесткостью (модулем упругости) и долгосрочной усталостной прочностью. Алюминиевые детали должны быть крупнее и массивнее, чтобы обеспечить аналогичную жесткость, и более склонны к износу на несущих поверхностях.

по сравнению со стальным литьем по выплавляемым моделям: Хотя стальное литье по выплавляемым моделям обеспечивает превосходную детализацию и качество поверхности, оно становится чрезвычайно дорогим для одной детали такого размера и веса. Литье в песчаные формы из ковкого чугуна — гораздо более масштабируемый и экономически выгодный процесс для крупных и тяжелых отливок, особенно когда окончательная точность достигается за счет механической обработки.

По сравнению с ковкой: Ковка позволяет получить детали с превосходной зернистой структурой и прочностью. Однако он непригоден для изготовления сложной, полой, «телефонной» формы с внутренними элементами в едином изделии. Достижение такой геометрии потребует ковки нескольких деталей и сварки, что приведет к потенциальным проблемам с ослаблением и выравниванием.

Сравнение сборной/сварной стали: можно рассмотреть возможность сварного изготовления, но будет сложно обеспечить соответствие характеристик гашения вибрации, однородности и экономической эффективности хорошо спроектированной одиночной отливке для этой конкретной формы и функции.

Заключение:

Соединитель опорного рычага для линии пищевой промышленности является краеугольным камнем надежности современных линий по производству продуктов питания и напитков. Он иллюстрирует, как стратегический выбор материала (QT600-3), соответствующие производственные процессы (литье в песчаные формы и механическая обработка из ковкого чугуна) и интеллектуальное проектирование процессов объединяются для создания компонента, который является не просто куском металла, а гарантом непрерывного производства. Он обеспечивает операторам предприятий душевное спокойствие, OEM-производителям — надежный компонент, а группам технического обслуживания — надежные детали. В требовательном мире производства продуктов питания, где время простоя измеряется потерей продукта и доходом, этот соединительный базовый рычаг является свидетельством инженерной долговечности и точности.
