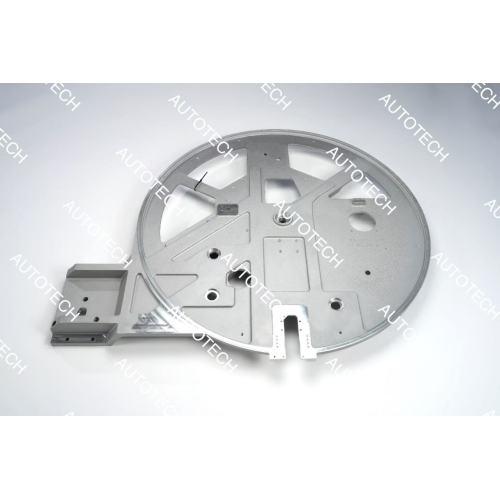

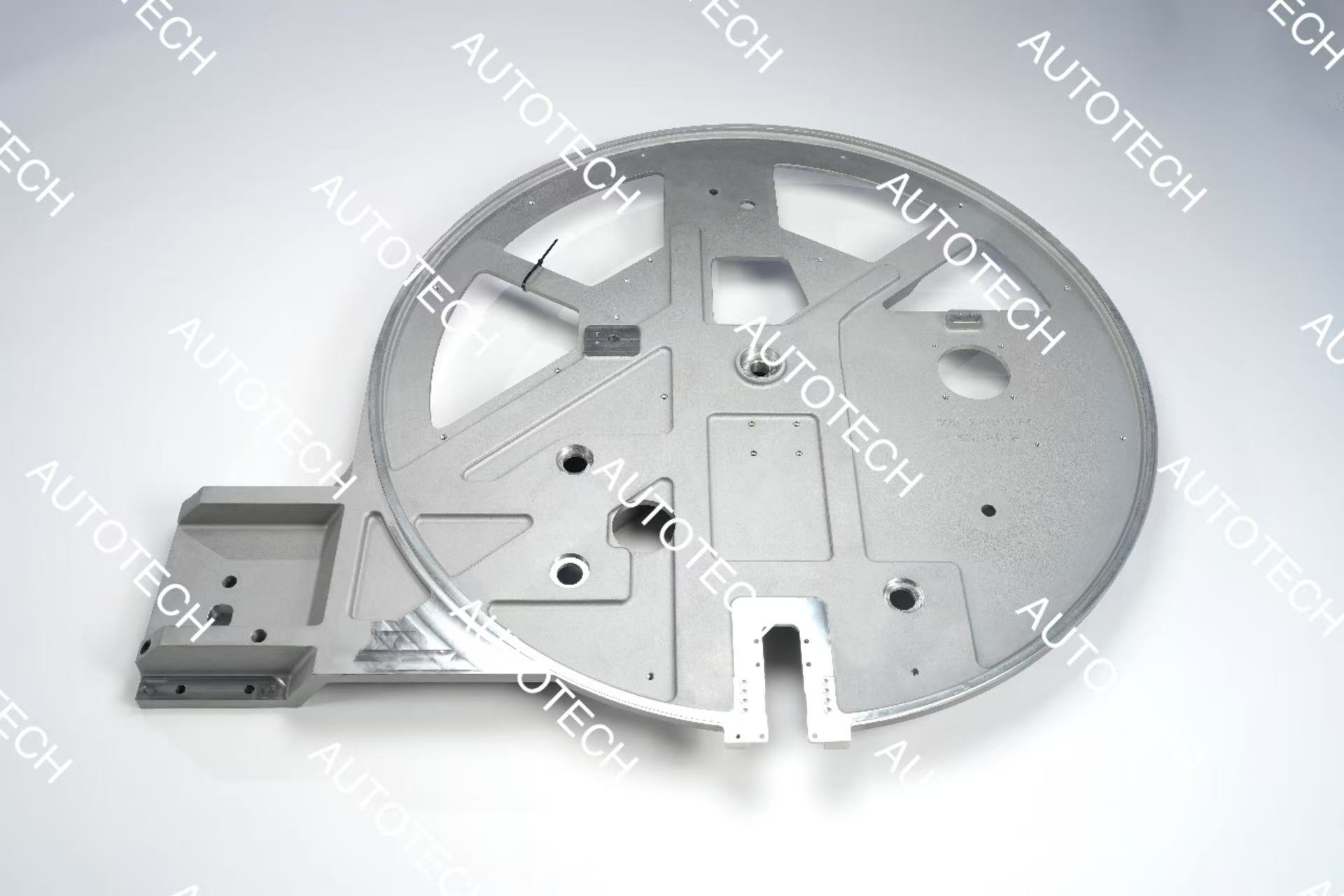

Гравитационно-литой корпус с боковым креплением

В основной системе передачи и управления инструментом мощных обрабатывающих центров с ЧПУ стабильность бокового автоматического магазина инструментов напрямую определяет точность обработки и эффективность производства. Являясь «костяком» инструментального магазина, корпус Gravity Cast Side Mounted Pocket Housing переопределяет стандарты производства крупногабаритных прецизионных конструкционных компонентов благодаря своему революционному техническому дизайну. Этот ключевой компонент весом 201,34 кг не только выполняет задачу хранения и размещения от десятков до сотен карманов для инструментов, но также решает давние технические проблемы в отрасли посредством инновационного проектирования процессов.

По сравнению с тяжестью и технологическими ограничениями традиционного литья стали по выплавляемым моделям, литья в песчаные формы из ковкого чугуна, а также высокой стоимостью и сложными процессами ковки, этот корпус бокового инструментального магазина изготовлен из эксклюзивного алюминиевого сплава А356 с закалкой Т6 и точно отформован методом гравитационного литья, типа литья алюминия. Выбор основного процесса не случаен: гравитационное литье позволяет расплаву алюминиевого сплава плавно заполнять полость формы, эффективно уменьшая внутренние дефекты, такие как пористость и усадка, и обеспечивая однородность внутренней структуры детали. Еще более революционным является то, что инновационный технологический дизайн позволяет достичь целевых механических свойств без дополнительных традиционных процессов термообработки после литья, что существенно позволяет избежать деформации и нестабильности размеров больших и сложных отливок, вызванных термическим напряжением во время термообработки. Это именно та болевая точка отрасли, которую трудно преодолеть с помощью традиционных процессов, таких как литье по выплавляемым моделям из стали и литье в песчаные формы из ковкого чугуна.

Точная формовка — это только первый шаг; строгий процесс механической обработки обеспечивает ключевую гарантию точной сборки компонента. После литья корпус подвергается многочисленным процессам высокоточной резки, шлифования и контроля для точной обработки различных интерфейсов, необходимых для интеграции в обрабатывающий центр с ЧПУ, обеспечивая идеальную совместимость с системой передачи инструментального магазина и основным корпусом машины и, в конечном итоге, обеспечивая высокоскоростную, точную и стабильную смену инструмента в инструментальном магазине. От легких материалов до инновационных процессов литья, а затем усиленных прецизионной механической обработкой, этот корпус для магазина инструментов с боковым креплением, отлитый под действием силы тяжести, не только сочетает в себе высокую прочность кованых компонентов и точность литья по выплавляемым моделям, но также обеспечивает лучший контроль затрат и более стабильную точность размеров. Он стал идеальным ключевым компонентом для боковой автоматической системы инструментального магазина мощных обрабатывающих центров с ЧПУ, придавая новый импульс повышению эффективности и качества в отрасли производства высокотехнологичного оборудования.

Особенности продукта:

1. Революционный материал и процесс: не подвергнутый термической обработке A356-T6.

Основная инновация – устранение деформации: традиционное алюминиевое литье крупных компонентов, таких как этот корпус, обычно требует термообработки T6 (термообработка на раствор и искусственное старение) после литья для достижения желаемой прочности. Этот процесс включает нагрев всей отливки весом более 200 кг до высоких температур (~530°C) и ее закалку с последующим старением. Резкие и неравномерные изменения температуры во время закалки вызывают значительные внутренние напряжения, приводящие к короблению, скручиванию и размерным перемещениям — катастрофическая проблема для детали, требующей последующей механической обработки с точностью до микрона. Этот продукт устраняет всю эту проблему в корне.

Специализированный сплав и контролируемое затвердевание. Инновация заключается в использовании специально модифицированного состава сплава A356 и исключительно контролируемого процесса гравитационного литья и затвердевания. Благодаря тщательному управлению химией (например, стратегическими добавками стронция для эвтектической модификации кремния) и скоростью охлаждения внутри формы, в процессе литейного производства достигается микроструктура и механические свойства, которые соответствуют стандартным спецификациям Т6 или превосходят их – непосредственно в литом состоянии. Это подвиг металлургического и технологического проектирования.

Неотъемлемые преимущества подхода:

Стабильность размеров с самого начала: отливка становится стабильной по размерам в тот момент, когда ее вынимают из формы и очищают. Не требуется учитывать или исправлять искажения, связанные с «снятием напряжения», что обеспечивает предсказуемую и точную стартовую заготовку для механической обработки.

Устранение затрат на термообработку и логистику: это устраняет существенные затраты, потребление энергии, время печи и риски, связанные с термообработкой очень большой части.

Превосходные механические свойства. Стабильность: свойства однородны по всей отливке, что позволяет избежать потенциальных мягких мест или непостоянной твердости, которые иногда могут возникать в больших термообработанных отливках из-за неравномерной закалки.

2. Совершенство производства для высочайшей точности

Масштабное гравитационное литье (алюминиевое литье): Производство прочной и цельной алюминиевой отливки такого размера (201,34 кг) является серьезной проблемой. Гравитационное литье предпочтительнее других методов по веским причинам:

Практическая осуществимость и экономическая эффективность: для части этой массы и относительно сложной тонкостенной геометрии (необходимой для управления весом) гравитационное литье с использованием больших прочных форм является наиболее практичным и экономичным методом. Литье стали по выплавляемым моделям в таких масштабах является непомерно дорогим и технически сложным. При литье в песчаные формы из ковкого чугуна компонент будет примерно в три раза тяжелее (более 600 кг), что неприемлемо для конструкции с боковым расположением, влияющей на баланс и динамику машины.

Контролируемое заполнение и затвердевание. Проект процесса изготовления формы, включая литниковую систему, стояки и охлаждение, разрабатывается с использованием передового программного обеспечения для моделирования, обеспечивающего плавное заполнение формы расплавленным металлом и контролируемое постепенное затвердевание. Это абсолютно важно для достижения желаемых свойств Т6 без термообработки и предотвращения таких дефектов, как усадочная пористость в толстых срезах.

Высокоточная многоэтапная обработка: истинная ценность стабильной отливки проявляется на этапе механической обработки.

Обработка на устойчивом основании. Механики работают с деталью, которая не будет двигаться или деформироваться во время или после резки. Это обеспечивает более агрессивную скорость съема материала, более жесткие допуски и устраняет необходимость в повторяющихся этапах «черновая обработка – снятие напряжений – чистовая обработка».

Создание критически важных элементов. В ходе операций обработки создаются все элементы с высокими допусками: массивная плоская монтажная поверхность, которая крепится болтами к боковой стороне станка с ЧПУ; точно расположенные и рассчитанные по размеру карманы для инструментов («Pckt» или карманы); базовые поверхности механизма смены инструмента; и сеть отверстий для датчиков, проводки и вспомогательных компонентов. Точность позиционирования каждого гнезда инструмента относительно шпинделя станка имеет первостепенное значение и гарантируется этим стабильным процессом.

Проектирование приспособлений: Проект процесса включает в себя специальные приспособления для обработки, которые усиливают присущую отливке стабильность и позволяют закрепить ее, не вызывая деформаций при зажиме.

3. Надежная конструкция, ориентированная на конкретное применение.

При весе 201,34 кг в конструкции приоритет отдается жесткости и гашению вибраций, чтобы магазин инструментов оставался стабильным во время быстрых перемещений станка и смены инструментов. Ребристая коробчатая конструкция корпуса обеспечивает необходимую жесткость.

Конструкция включает в себя пути для рычага смены инструмента, жгуты проводов и часто внутреннее освещение или сенсорные системы.

Сценарии использования:

Этот корпус является определяющим компонентом бокового инструментального магазина на крупных обрабатывающих центрах с ЧПУ, вертикальных обрабатывающих центрах (VMC) или горизонтальных обрабатывающих центрах (HMC). Это буквально «склад» инструментов, закрепленный сбоку на колонне машины или корпусе.

Преимущества аудитории:

Для производителей станков с ЧПУ (OEM):

Радикальное упрощение производства. Устранение термической обработки устраняет основные узкие места, факторы риска и центры затрат из производственного потока. Время выполнения заказа сокращается, а цепочка поставок упрощается.

Предсказуемое качество и выход: процесс без искажений приводит к значительно более высокому выходу с первого прохода. OEM-производителям больше не нужно сдавать в металлолом или пытаться восстановить дорогостоящие крупные отливки, которые деформировались во время термообработки. Эта предсказуемость неоценима для планирования производства и контроля затрат.

Превосходная конечная точность станка: корпус, изготовленный из стабильной заготовки, гарантирует, что каждый гнездо для инструмента находится в точном заданном положении. Это напрямую приводит к более быстрой и надежной смене инструмента и снижает потребность в сложных электронных компенсациях в программном обеспечении станка.

Конкурентное отличие: предложение станка с магазином инструментов, созданным с использованием этой технологии, исключающей искажения, является убедительным заявлением о передовых технологиях и надежности.

Для владельцев и операторов станков с ЧПУ (конечных пользователей):

Непревзойденная надежность и время безотказной работы: корпус магазина, свободный от внутренних напряжений, гораздо менее склонен к возникновению проблем с выравниванием или трещин с течением времени, особенно в условиях термических циклов мастерской. Это максимизирует доступность машины.

Последовательная и быстрая смена инструмента. Постоянная точность положения гнезд для инструментов гарантирует, что устройство автоматической смены инструмента (ATC) может работать с расчетной скоростью и надежностью в течение всего срока службы станка, сводя к минимуму сбои при смене инструмента и связанные с ними аварии.

Долгосрочное сохранение точности: стабильность компонента гарантирует, что калибровка магазина инструментов относительно шпинделя сохраняется в течение многих лет, защищая инвестиции в возможности высокоточной обработки.

Снижение совокупной стоимости владения. Хотя первоначальная стоимость компонентов может отражать передовые технологии, экономия за счет предотвращения простоев, технического обслуживания и повторной калибровки обеспечивает убедительную отдачу от инвестиций.

Заключение:

Гравитационно-литой корпус с боковым креплением — это больше, чем просто деталь; это комплексное решение давней производственной дилеммы. Он представляет собой блестящую интеграцию материаловедения, литейного производства и точного производства. Переопределяя процесс проектирования, чтобы объединить достижение свойств непосредственно на этапе гравитационного литья, он успешно обходит разрушительные искажения, присущие традиционной термообработке после литья - проблему, которую ни литье по выплавляемым моделям из стали, ни литье в песчаные формы из ковкого чугуна не могут элегантно решить для детали такого размера и материала. Это нововведение делает использование больших, легких и жестких конструкций из алюминиевого литья не только возможным, но и превосходным для высокоточных применений. Он обеспечивает беспрецедентную стабильность размеров, исключительные механические свойства после литья и гарантированную долговременную точность, обеспечивая преобразующую ценность для производителей станков с ЧПУ и основу непоколебимой надежности для самых требовательных производственных операций.
