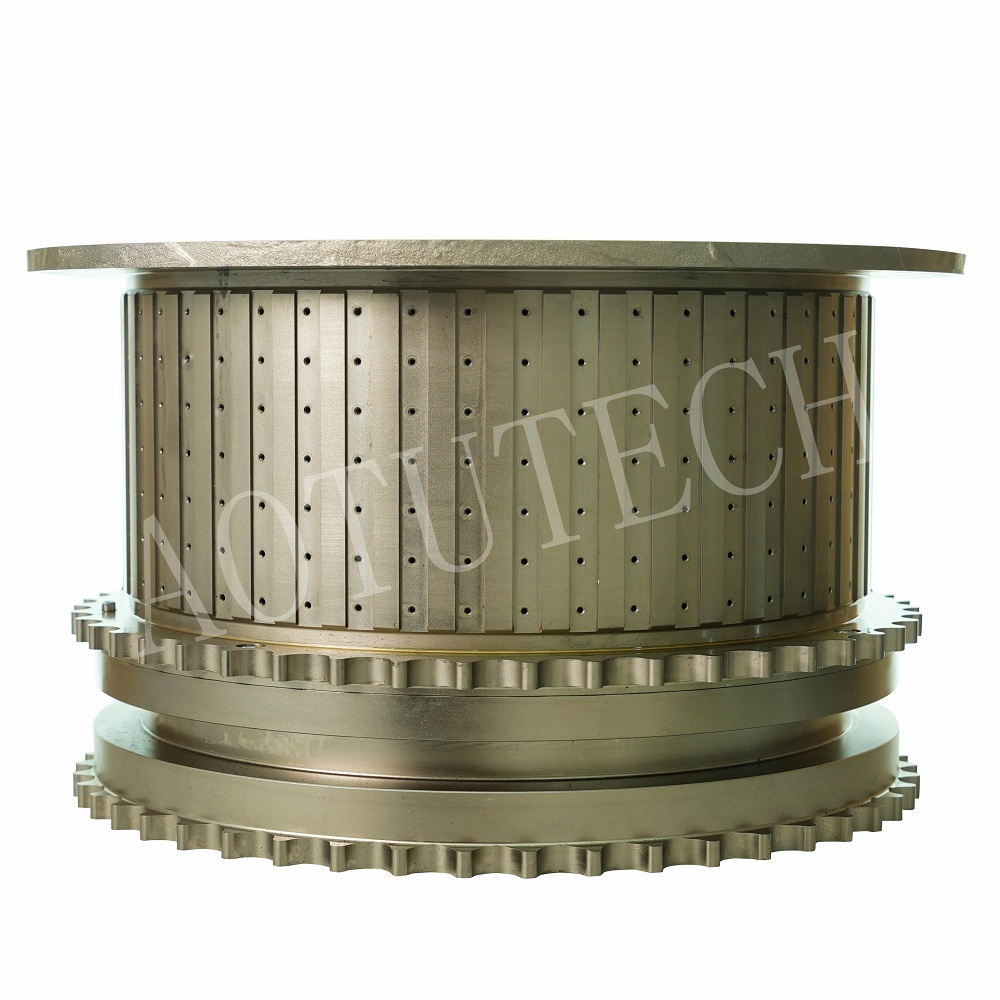

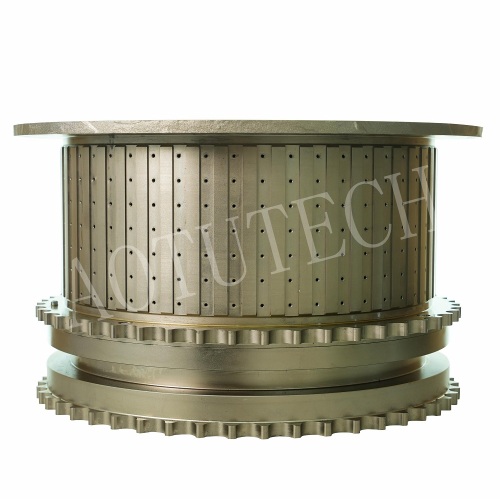

Вращающийся бункер с приводом от звездочки для тяжелых условий эксплуатации

Соединитель опорного рычага для линии пищевой промышленности — это важный крупномасштабный конструктивный компонент, разработанный специально для линий по производству продуктов питания и напитков с высоким спросом. Этот агрегат массой 360 кг, напоминающий прочную опорную конструкцию в форме телефона, служит основным соединением и точкой передачи движения между основными секциями машины. Руководствуясь тщательной философией технологического проектирования, он разработан для обеспечения исключительной производительности в условиях непрерывной эксплуатации, отличаясь от таких альтернатив, как литье алюминия, ковка или литье стали по выплавляемым моделям для таких больших и сложных геометрических форм.

Изготовленный из высокопрочного ковкого чугуна QT600-3, полученного методом литья в ковкий чугун для придания ему сложной формы, и очищенный с помощью высокоточной механической обработки, этот компонент превосходит несущую способность, долговечность и соответствие санитарным нормам, что является ключевыми требованиями для пищевой промышленности. Его технологический дизайн обеспечивает оптимальную производительность от первоначальной концепции до окончательной сборки, а синергия литья в песчаные формы из ковкого чугуна (для структурной целостности) и прецизионной механической обработки (для точности размеров) превосходит алюминиевое литье (недостаточная прочность для крупномасштабного использования) и ковку (непомерно затратная для сложных геометрических форм) в этом применении. В отличие от литья по выплавляемым моделям стали, выбранный процесс литья в песчаные формы из ковкого чугуна сочетает в себе экономическую эффективность с высокими требованиями к производительности компонента, что делает его незаменимой частью надежных линий по производству продуктов питания и напитков.

Особенности продукта:

1. Высокопрочный материал для требовательных двойных функций:

Бункер отлит из ковкого чугуна QT600-3, материала, выбранного из-за его исключительных механических свойств. Обладая минимальной прочностью на разрыв 600 МПа и отличной ударной вязкостью (удлинение 3%), он идеально выдерживает два основных типа напряжений:

Структурные и ударные нагрузки: Корпус бункера должен противостоять абразивному износу и случайным ударам транспортируемых пищевых продуктов (например, орехов, замороженных овощей, леденцов).

Динамические нагрузки на привод: встроенная звездочка передает значительный крутящий момент для вращения бункера, что требует высокой усталостной прочности и устойчивости к силам сдвига зубьев.

Такое сочетание прочности и долговечности имеет решающее значение и превосходит возможности большинства алюминиевых литейных сплавов для деталей такого размера и функций.

2. Интегрированное производство сложного компонента:

Производство вращающегося бункера представляет собой многоэтапный интегрированный процесс:

Литье в песчаные формы из ковкого чугуна. Основополагающим процессом является литье в песчаные формы из ковкого чугуна. Этот метод экономически и технически оптимален для формирования сложной цельной геометрии бункера, органично сочетающей большой объемный контейнер с детализированной зубчатой ​​звездочкой. Литье в песчаные формы позволяет создавать внутренние контуры, ребра жесткости внутри стенок бункера и точные профили зубьев ведущей звездочки в единой однородной отливке. Для детали весом 104,1 кг с таким уровнем геометрической интеграции литье в песчаные формы дает значительные преимущества по сравнению с литьем по выплавляемым моделям из стали (которое было бы непомерно дорогим в этом масштабе) или ковкой (которая не позволяет получить такие полые и сложные формы).

Прецизионная обработка: после литья деталь подвергается комплексной обработке на станке с ЧПУ. Это не просто завершающий этап, а важнейшая точная операция. Ключевые области обработки включают в себя:
Профили зубьев звездочки подвергаются механической обработке, обеспечивающей идеальное сцепление с приводной цепью, сводя к минимуму износ и шум.

Центральное отверстие вала вращения или шейки подшипника обработаны с очень жесткими допусками для обеспечения плавного вращения без биений.

Верхний фланец бункера (для крепления крышки) и нижний разгрузочный интерфейс обработаны плоско, чтобы обеспечить надлежащее уплотнение.

Любые монтажные поверхности для датчиков или аксессуаров точно расположены и обработаны.

Химическое никелирование. Последним этапом производства является нанесение однородного твердого химического никелирования. Это покрытие выполняет несколько жизненно важных функций:

Коррозионная стойкость: Обеспечивает превосходный барьер против влаги, чистящих химикатов и слабых кислотных/щелочных пищевых веществ.

Твердость поверхности и износостойкость: значительно увеличивает твердость поверхности, защищая зубья звездочки от износа цепи и внутреннюю часть бункера от истирания продукта.

Санитарная поверхность: создает гладкую, непористую и легко очищаемую поверхность, отвечающую гигиеническим требованиям пищевой промышленности. Он превосходит покраску и более экономичен для сложных форм, чем облицовка из нержавеющей стали.

3. Комплексное проектирование посредством технологического проектирования

Надежность продукта обеспечивается с самого начала посредством интегрированного проектирования процессов. Это включает в себя:

Оптимизированное моделирование литья: моделирование заполнения формы и затвердевания обеспечивает равномерное затвердевание материала QT600-3, предотвращая слабые места или дефекты в критических областях, таких как перемычка звездочки или переходные зоны бункера.

Конструкция для функциональности и производства: Форма бункера разработана для оптимального потока материала (избегая образования мостиков или прилипания), а также для простоты формования, механической обработки и погружения в гальваническую ванну.

Проверка производительности: Процесс проектирования включает структурный FEA (анализ методом конечных элементов) для проверки способности бункера и звездочки выдерживать максимальные нагрузки, а также динамический анализ для обеспечения плавных характеристик вращения.

Сценарии использования

Системы порционной подачи и дозирования. Вращающийся бункер занимает центральное место в системах, требующих контролируемой и дозированной загрузки ингредиентов в миксеры, блендеры или емкости для приготовления пищи при переработке пищевых продуктов (например, при производстве закусок, хлебобулочных изделий, кондитерских изделий).

Буферные/накопительные станции: используются на упаковочных линиях в качестве буфера между непрерывным производством и упаковочными машинами периодического действия, вращаясь для бережной подачи продуктов, таких как бутылки или пакеты, на конвейеры.

Барабаны для нанесения покрытия и приправ: Сам бункер может работать как вращающийся барабан для переворачивания и равномерного покрытия продуктов.

Гигиеническое обращение с материалами: идеально подходит для применений, требующих частого мытья, поскольку никелированная поверхность устойчива к коррозии и легко чистится.

Преимущества аудитории:

1. Для руководителей предприятий по производству пищевых продуктов и операционных директоров:

Бесперебойный производственный процесс. Чрезвычайная долговечность утюга QT600-3 и износостойкое никелирование значительно сокращают незапланированные простои из-за отказа компонентов, износа бункера или повреждения зубьев звездочки. Это максимально увеличивает время безотказной работы линии и общую эффективность оборудования (OEE).

Снижение совокупной стоимости владения. Хотя первоначальные вложения надежны, длительный срок службы компонента исключает частую замену. Уменьшенный износ сопрягаемых деталей (цепей, подшипников) снижает общие затраты на техническое обслуживание. Его долговечность обеспечивает превосходную окупаемость инвестиций по сравнению с более легкими альтернативами.

Гарантия гигиены и соответствия: гладкая, инертная и поддающаяся очистке никелированная поверхность обеспечивает соответствие стандартам безопасности пищевых продуктов (например, FDA, EHEDG), снижая риски загрязнения и упрощая процессы аудита.

2. Для руководителей технического обслуживания и технических специалистов:

Увеличенные интервалы технического обслуживания: закаленные, износостойкие поверхности означают, что бункер и его встроенный привод требуют менее частых проверок и регулировок. Износ цепи и звездочки сведен к минимуму.

Надежная и повторяемая работа: прецизионная обработка обеспечивает постоянное выравнивание и балансировку. Технические специалисты могут быть уверены, что компонент будет работать так, как указано, что сокращает время устранения неполадок и количество «фантомных» сбоев.

Упрощенная очистка и санитарная обработка: гальваническая поверхность позволяет проводить более быстрые и эффективные циклы очистки, сокращая рабочее время и обеспечивая тщательную санитарную обработку.

3. Для OEM-производителей пищевого оборудования (производителей оригинального оборудования):

Интегрированный, ценный узел сборки: этот продукт предоставляет OEM-производителям предварительно спроектированный высокопроизводительный модуль, который упрощает конструкцию их машины. Они поставляют полный, проверенный блок привода и контейнера, а не проектируют и закупают отдельные детали.

Конкурентное преимущество за счет долговечности. Использование такого надежного компонента позволяет OEM-производителям продавать свое оборудование с более высокими требованиями к надежности и более длительными сроками гарантии, выделяя себя на рынке.

Оптимизированная цепочка поставок. Работа с одним поставщиком для этой сложной сборки литья, механической обработки и гальванического покрытия упрощает закупки, контроль качества и управление запасами.

Анализ конкурентных преимуществ

Вращающийся бункер определяется на основе четкой иерархии характеристик для его применения:

по сравнению с алюминиевым литьем: алюминиевое литье приведет к тому, что компонент будет весить менее половины, но ему будет критически не хватать необходимой жесткости, износостойкости и усталостной прочности для применения в ведомой звездочке. Поверхность будет слишком мягкой для включения цепного привода и будет подвержена быстрой эрозии из-за абразивных продуктов.

по сравнению со сборной/сварной сталью: распространенной альтернативой является сварной бункер с приваренной звездочкой. Однако ему не хватает структурной однородности и виброгасящих свойств, присущих цельной отливке. Сварные швы могут быть местами усталостного разрушения, и их трудно отполировать до санитарно-гигиенических стандартов, сравнимых с никелированием.

по сравнению со стальным литьем по выплавляемым моделям: Только для звездочки литье по выплавляемым моделям позволяет получить отличные зубья. Однако стоимость всего интегрированного узла бункер-звездочка массой 104,1 кг будет непомерной. Литье в песчаные формы из ковкого чугуна обеспечивает необходимые свойства материала за небольшую часть стоимости крупных деталей.

По сравнению с ковкой: Ковка позволяет получить прочную звездочку, но не может создать полый корпус бункера. Попытка использовать ковку потребовала бы соединения нескольких частей, что поставило бы под угрозу целостность. Литье в песчаные формы — единственный практический метод изготовления этой детали как единой сложной детали.

Заключение:

Вращающийся бункер с приводом от звездочки для тяжелых условий эксплуатации представляет собой образец инженерной мысли для конкретного применения. Он выходит за рамки простого контейнера, поскольку объединяет критически важную функцию передачи энергии в единый надежный блок. Стратегически выбрав ковкий чугун QT600-3 из-за его основной прочности, используя ковкое чугунное литье в песчаные формы для обеспечения геометрической свободы, используя прецизионную механическую обработку для обеспечения эксплуатационной точности и применяя функциональное никелирование для улучшения характеристик поверхности - все это организовано с помощью экспертного технологического проектирования - этот продукт обеспечивает непревзойденную надежность в сложных условиях пищевой промышленности. Это инвестиции в бесперебойное производство, снижение эксплуатационных расходов и безупречную гигиеническую чистоту, что делает его окончательным выбором для требовательных применений с вращающимся бункером.
