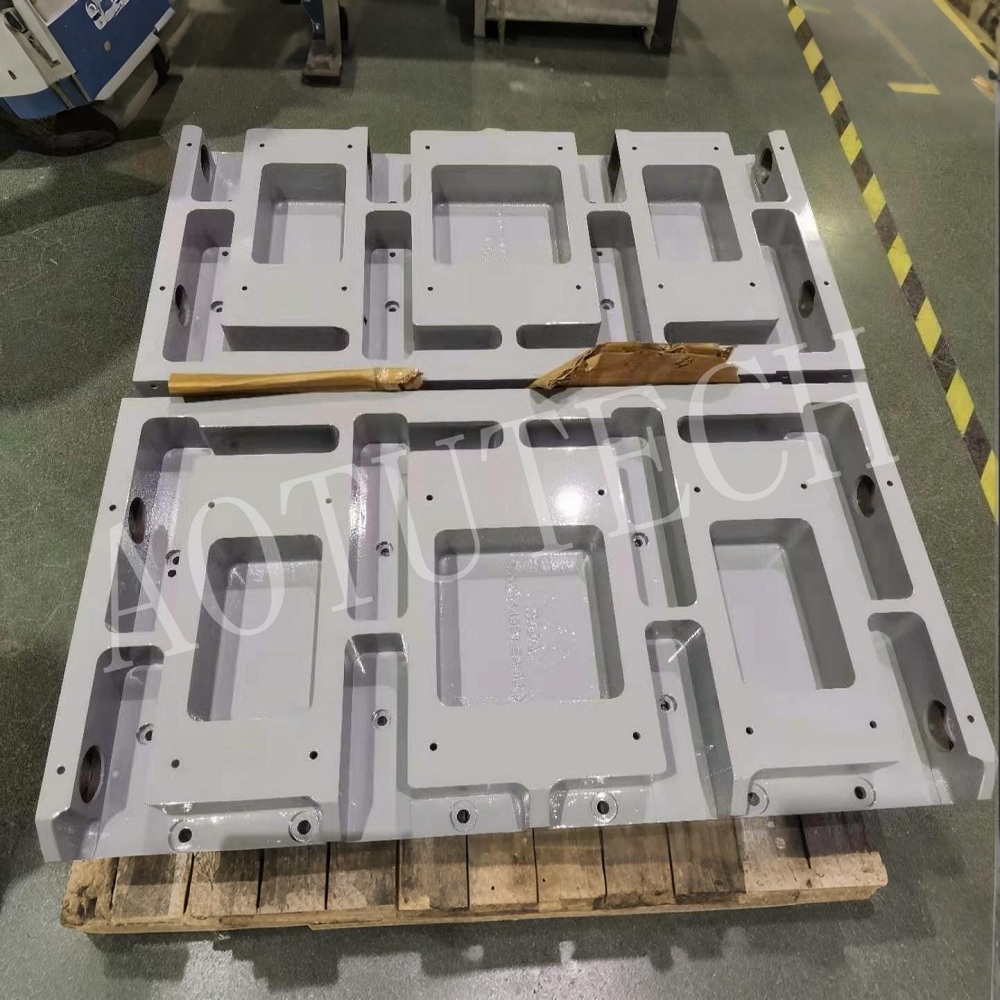

Отливка опорной конструкции рамы для пищевого оборудования

В сфере промышленной переработки продуктов питания и напитков стабильная работа оборудования напрямую связана с эффективностью производства и качеством продукции. Основной опорой для всего этого является именно отливка рамной опорной конструкции для пищевого оборудования . Являясь основным шасси и основным несущим каркасом всего оборудования, он берет на себя важную задачу обеспечения эксплуатационной стабильности, точного позиционирования и долгосрочной структурной целостности оборудования, что делает его незаменимым ключевым компонентом производственных линий пищевой промышленности.

Чтобы удовлетворить требования значительных статических нагрузок, динамических ударных сил и жестких условий эксплуатации в непрерывной производственной среде пищевой промышленности, мы полагаемся на усовершенствованный процесс проектирования на начальном этапе исследований и разработок продукта, чтобы всесторонне оптимизировать выбор материалов и технологию обработки. По сравнению с традиционным алюминиевым литьем или готовыми сварными конструкциями мы тщательно выбираем высококачественный ковкий чугун и применяем лучший в отрасли процесс литья в песчаные формы из ковкого чугуна, придающий отливке превосходную прочность на разрыв и ударопрочность, а также гарантируя структурную стабильность и срок службы от источника.

При построении технологической системы мы полностью учитываем адаптируемость различных процессов литья: преимущество высокой точности литья по выплавляемым моделям обеспечивает основу для формирования ключевых деталей, а высокопрочные характеристики процесса ковки дают представление об оптимизации характеристик материала. Наконец, благодаря точной интеграции процессов и компромиссу мы достигаем оптимального баланса прочности, точности размеров и экономической эффективности. После того, как отливка сформирована, она подвергается нескольким процессам механической обработки для чистовой отделки, чтобы строго контролировать допуски на размеры, обеспечивая идеальную совместимость с последующими компонентами, делая сборку оборудования более эффективной и более стабильной.

От точного планирования технологического процесса до твердого формования литья в песчаные формы из ковкого чугуна, а затем до детальной доработки прецизионной механической обработки, мы создали литейную конструкцию рамной опоры для пищевого оборудования , которая превосходит традиционные конструкции благодаря строгому контролю всего процесса. Будь то непрерывная работа в тяжелых условиях или длительные испытания в сложных технологических средах, эта отливка может стабильно выполнять свою основную задачу, закладывая прочную основу для эффективного и безопасного производства в пищевой промышленности.

Особенности продукта:

1. Непревзойденный конструкционный материал: ковкий чугун.

Выбор ковкого чугуна в качестве основного материала имеет основополагающее значение для эксплуатационных характеристик продукта. Это семейство чугунов, характеризующееся микроструктурой сфероидального графита, обеспечивает уникальное сочетание свойств, необходимых для опоры рамы:

Исключительная прочность и жесткость. Обладая прочностью на разрыв, сравнимой с прочностью многих литейных сталей, ковкий чугун обеспечивает высокую несущую способность, необходимую для поддержки двигателей, резервуаров, конвейеров и других тяжелых узлов. Его высокий модуль упругости обеспечивает минимальные прогибы при полной эксплуатационной нагрузке, сохраняя критическое соосность всех установленных компонентов.

Превосходное гашение вибраций: это, пожалуй, самое важное преимущество перед сталью. Ковкий чугун по своей природе поглощает и рассеивает энергию вибрации в несколько раз эффективнее, чем сталь. Эта характеристика демпфирования защищает чувствительные компоненты (например, датчики, прецизионные подшипники) от отказов, вызванных вибрацией, снижает уровень шума и предотвращает распространение резонанса по всей машине, что приводит к более плавной общей работе и увеличению срока службы компонентов.

Превосходная усталостная и износостойкость: микроструктура материала обеспечивает ему замечательную устойчивость к разрушению при циклических нагрузках, характерных для машин с вращающимися или возвратно-поступательными частями. Его износостойкость также полезна в местах, где может произойти случайный контакт или истирание.

2. Оптимизированное производство для обеспечения целостности и точности

Создание структуры DuraBase следует проверенной философии двухэтапного производства:

Литье в песчаные формы из ковкого чугуна. Основным методом формования является литье в песчаные формы из ковкого чугуна. Этот процесс идеально подходит для изготовления больших, сложных и цельных (или крупных сегментированных) рамных конструкций. Он позволяет интегрировать конструктивные особенности, которые были бы чрезвычайно дорогостоящими или невозможными при использовании других методов: сложное внутреннее оребрение для обеспечения жесткости, литые монтажные бобышки и резьбовые вставки, встроенные кабельные/кабельные каналы и различная толщина стенок, оптимизированная для потока напряжения. Для крупных конструкционных отливок такого рода литье в песчаные формы обеспечивает непревзойденный баланс геометрической свободы, целостности материала и экономической эффективности по сравнению со стальным литьем по выплавляемым моделям, которое непомерно дорого в этом масштабе, или ковкой, которая не подходит для таких сложных, закрытых форм.

Прецизионная обработка: после отливки конструкция подвергается обширной и ответственной обработке на станке с ЧПУ. На этом этапе прочная отливка превращается в прецизионную основу:

Основные опорные поверхности: основные опорные поверхности — основная монтажная плоскость станины станка, критические направляющие выравнивания и основные гнезда подшипников — обрабатываются с чрезвычайно жесткими допусками плоскостности и параллельности. Это устанавливает идеальную «основную базу» для всей конструкции машины.

Особенности механической обработки: все отверстия для болтов, места расположения установочных штифтов и монтажные поверхности компонентов точно просверлены, нарезаны резьбой и облицованы. Это гарантирует, что каждый узел, от привода до защитной панели, идеально встанет на свое место без необходимости регулировки или модификации.

Окончательная обработка: Механическая обработка обеспечивает равномерную высококачественную обработку поверхности на всех функциональных поверхностях, обеспечивая надлежащее уплотнение и контакт.

3. Проектирование от концепции до комплексного проектирования процессов

Превосходство структуры DuraBase коренится в целостном проектировании процесса, который объединяет все аспекты жизненного цикла:

Разработка на основе моделирования: процесс литья тщательно моделируется с использованием передового программного обеспечения для прогнозирования и устранения потенциальных дефектов, таких как усадочная пористость или холодные замыкания, особенно в критических соединениях, подвергающихся высоким напряжениям. Структурный анализ методом конечных элементов (FEA) используется для оптимизации геометрии, размещая материал точно там, где это необходимо для обеспечения прочности, и удаляя его там, где это не требуется, достигая максимальной жесткости при оптимальном весе.

Проектирование с учетом технологичности и сборки (DFM/A). Конструкция спроектирована не только для обеспечения производительности, но и для эффективного производства и простоты сборки машины. Сюда входят соображения по разделению пресс-формы, размещению стержней, крепежу для механической обработки и простоте окончательной сборки в заводских условиях.

Принципы санитарного проектирования: Хотя базовая рама не может напрямую контактировать с пищевыми продуктами, ее конструкция включает закругленные углы, наклонные поверхности для слива жидкости и отсутствие грязеуловителей для поддержания общей гигиены и удобства очистки предприятия.

Сценарии использования:

Опорная рама для линий розлива и упаковки: обеспечивает жесткую, выровненную основу для ротационных наполнителей, укупорщиков, этикетировщиков и упаковщиков в коробки, где точное выравнивание станций имеет первостепенное значение для скорости и точности.

Опорная конструкция для конвейерных систем: служит сверхпрочными концевыми рамами и промежуточными опорами для широких, тяжелонагруженных конвейерных систем, используемых при погрузочно-разгрузочных работах.

Фундамент для модульных систем обработки: действует как единая опорная конструкция, на которой монтируются различные предварительно собранные модули (например, модуль дозирования, модуль смешивания, панель управления) для создания полной производственной линии.

Преимущества аудитории:

1. Для руководителей и инженеров предприятий по производству продуктов питания и напитков:

Гарантированное выравнивание и производительность станка: прецизионно обработанные опорные поверхности гарантируют правильное расположение каждого компонента, установленного на раме. Это устраняет совокупные ошибки выравнивания, гарантируя, что машина работает должным образом с первого дня, обеспечивая стабильное качество продукции и номинальную производительность.

Исключительная долговечность и снижение затрат в течение срока службы. Присущая конструкции из ковкого чугуна прочность и гашение вибрации значительно снижают количество отказов, связанных с напряжением, как в самой раме, так и в компонентах, которые она поддерживает. Это означает десятилетия надежного обслуживания, сводя к минимуму совокупную стоимость владения за счет практически нулевого обслуживания конструкции и длительного срока службы установленного оборудования.

Эксплуатационная стабильность и снижение шума: превосходное гашение вибрации создает более стабильную платформу для чувствительных процессов (таких как прецизионное взвешивание или визуальный контроль) и способствует созданию более тихой и приятной рабочей среды.

2. Для групп технического обслуживания и обслуживания:

Упрощенное обслуживание и замена компонентов. Точные элементы крепления означают, что двигатели, насосы или другие узлы можно снимать и переустанавливать или заменять с точным выравниванием. Это сокращает время простоев во время ремонтов и капитальных ремонтов.

Прочный и надежный фундамент: обслуживающий персонал может быть абсолютно уверен в структурной целостности основания машины. Он не деформируется, не трескается и не ослабевает при нормальных условиях эксплуатации, что исключает важную проблему при поиске и устранении неисправностей.

Более простая установка и выравнивание: большие обработанные опорные поверхности делают первоначальную установку и выравнивание всей машины более простым и точным.

3. Для OEM-производителей оборудования для пищевой промышленности (производителей оригинального оборудования):

Обеспечивает модульное и точное проектирование машин. Эта структура обеспечивает «идеальную основу» для машиностроителей. Это позволяет реализовать настоящую модульную конструкцию, при которой узлы могут быть предварительно собраны, а затем быстро и точно смонтированы, что сокращает время и стоимость окончательной сборки.

Значительное конкурентное преимущество: предложение оборудования, построенного на таком прочном, гасящем вибрацию фундаменте, является мощным аргументом в пользу продажи. Он свидетельствует о качестве, надежности и внимании к инженерным деталям, что отличает оборудование на конкурентном рынке.

Упрощенное производство и контроль качества: использование прецизионно отлитого и обработанного основания исключает вариативность и трудоемкие процессы, связанные с изготовлением рамы из стальных профилей (резка, сварка, снятие напряжений, ручное выравнивание). Это гарантирует, что шасси каждой машины идентично и соответствует спецификациям.

Анализ конкурентных преимуществ:

Спецификация DuraBase серии FD — это осознанный инженерный выбор:

по сравнению со сборными стальными сварными конструкциями: Сварная стальная рама является распространенной альтернативой. Однако он склонен к деформации при сварке, требует обширного ручного труда и проверок и не имеет демпфирования вибраций, как ковкий чугун. Достижение одинаковой точности размеров для нескольких устройств является сложной и дорогостоящей задачей.

по сравнению с алюминиевым литьем: Хотя алюминиевое литье обеспечивает экономию веса, алюминиевым сплавам не хватает необходимой жесткости и демпфирования для тяжелых конструкций. Алюминиевая рама будет значительно больше, чтобы достичь эквивалентной жесткости, и будет передавать больше вибрации, что делает ее непригодной для поддержки высокоточных или массивных компонентов.

по сравнению со стальным литьем по выплавляемым моделям: Стальное литье по выплавляемым моделям экономически или технически невозможно для изготовления крупных конструкционных отливок такого размера. Это процесс, предназначенный для более мелких и сложных деталей, где качество поверхности и детализация имеют решающее значение.

По сравнению с ковкой: Ковка совершенно непрактична для сложной, многомерной, часто полой геометрии полной опорной конструкции рамы машины. Его использование ограничено более простыми и меньшими структурными элементами, такими как валы или шестерни.

Заключение:

Литье опорной конструкции рамы для пищевого оборудования является надежной основой для высокопроизводительного оборудования для пищевой промышленности. Он выходит за рамки простой основы и становится решающим фактором, определяющим центровку, стабильность и долгосрочную надежность машины. Используя непревзойденные структурные свойства ковкого чугуна, возможности формования литья в песчаные формы, высочайшую точность механической обработки и дальновидность интегрированного технологического проектирования, этот продукт представляет собой бескомпромиссную платформу, на которой создается оборудование мирового класса. Для OEM-производителей это краеугольный камень качества и эффективности; для конечных пользователей это основа надежной, продуктивной и безотказной работы на долгие годы.
