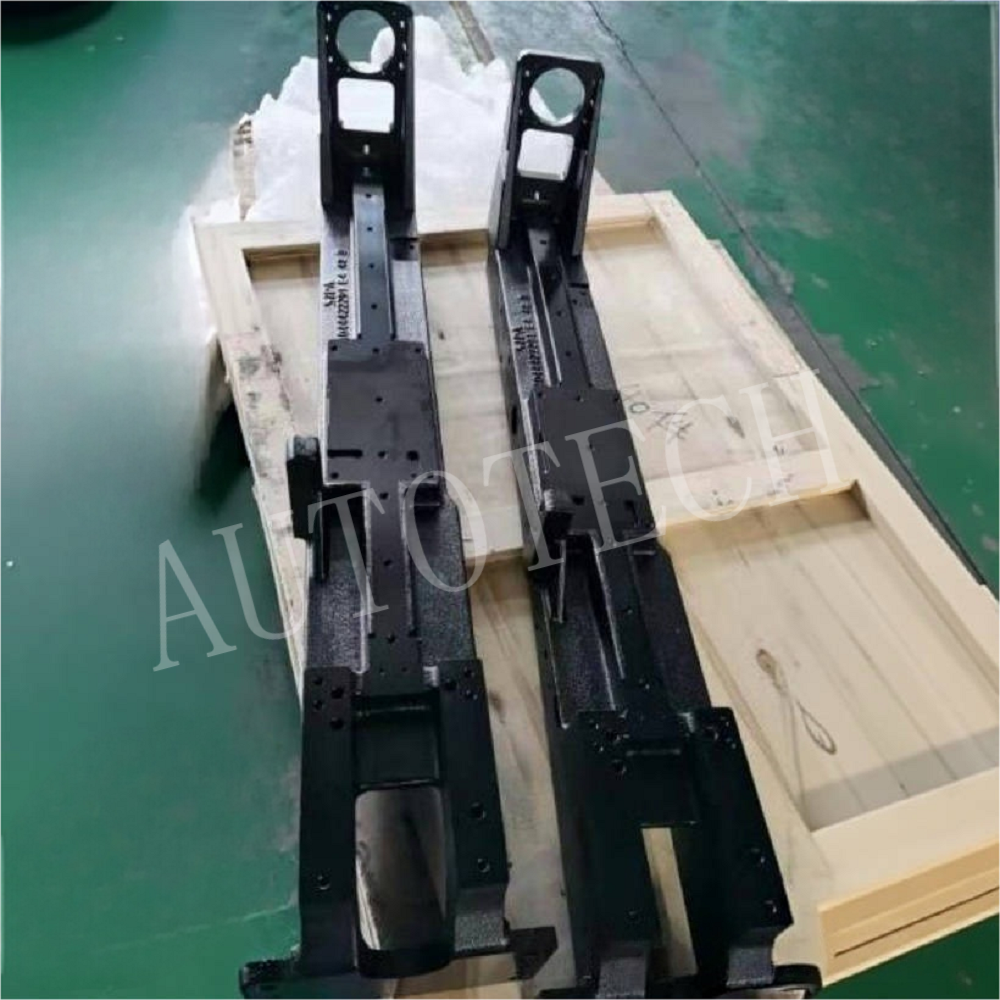

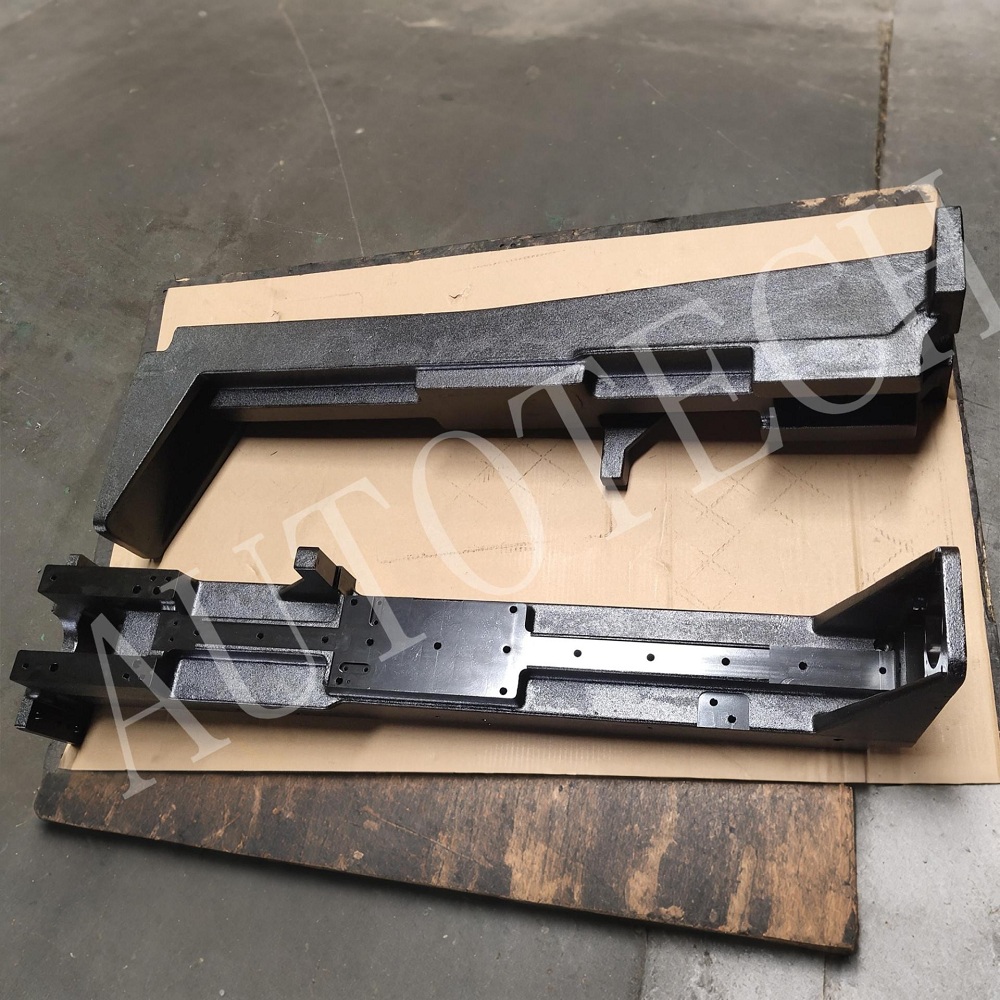

Сверхмощный разъем кронштейна для пищевого оборудования

В сфере крупнотоннажного производства продуктов питания и напитков стабильность и несущая способность оборудования напрямую связаны с безопасностью и эффективностью производства. Соединитель-кронштейн для тяжелых условий эксплуатации для пищевого оборудования является именно тем основным конструктивным компонентом, который отвечает этому основному требованию. При солидном весе 116 кг он служит ключевым узловым звеном в оборудовании, прочно соединяя основные корпуса машины, функциональные модули и тяжелые узлы, закладывая прочную структурную основу для всей работы машины.

Отличные характеристики обусловлены строгим выбором производственного процесса. В отличие от традиционных процессов литья или ковки алюминия, в этом продукте в качестве сырья используется высокопрочный ковкий чугун GJS 600-3, и он формируется с помощью зрелого процесса литья в песчаные формы из ковкого чугуна, что точно придает компоненту превосходную ударопрочность и несущую способность. По сравнению со стальным литьем по выплавляемым моделям, литье в песчаные формы из ковкого чугуна не только отвечает требованиям, предъявляемым к тяжелым нагрузкам, но также обеспечивает оптимальный баланс между эффективностью производства и затратами, идеально адаптируясь к основным потребностям массового производства пищевого оборудования.

Сформированный компонент подвергается точной механической обработке для окончательной обработки, гарантируя, что каждый размер точно соответствует требованиям сборки оборудования, а также гарантирует эффективное выравнивание и стабильное соединение между компонентами. От выбора сырья до реализации процесса — весь процесс управляется интегрированным проектированием процессов, которое оптимально объединяет механические характеристики, эффективность производства и экономическую эффективность. Это позволяет продукту сохранять превосходную стабильность размеров в суровых условиях производства продуктов питания, выдерживая при этом значительные статические и динамические нагрузки.

Независимо от того, заменяете ли вы традиционные компоненты алюминиевого литья для повышения несущей способности или оптимизируете проблему высоких затрат, вызванную процессом ковки, этот сверхпрочный соединительный кронштейн, изготовленный на основе литья в ковкий чугун, прецизионной обработки и научного проектирования процессов, стал предпочтительным основным структурным компонентом для высокопроизводительного оборудования для производства продуктов питания и напитков с более стабильной производительностью и более разумной стоимостью, обеспечивая эффективное производство в отрасли.

Особенности продукта:

1. Высокопрочный материал для требовательных структурных применений:
Этот соединитель кронштейна отлит из высококачественного ковкого чугуна GJS 600-3. Этот материал отличается превосходными механическими свойствами, которые необходимы для того, чтобы компонент выполнял функцию краеугольного камня конструкции:

Высокая прочность на разрыв и жесткость: при минимальном пределе прочности на разрыв 600 МПа GJS 600-3 обеспечивает необходимую прочность, чтобы выдерживать тяжелые нагрузки без деформации. Его высокий модуль упругости обеспечивает исключительную жесткость, предотвращая прогибы под нагрузкой, которые могут привести к смещению соединенных секций оборудования и привести к преждевременному износу или выходу из строя.

Превосходная усталостная и ударная стойкость: структура сфероидального графита, присущая ковкому чугуну, придает ему замечательную усталостную прочность, позволяя ему выдерживать постоянные вибрационные и циклические нагрузки, характерные для непрерывных производственных линий. Он также обладает хорошей прочностью (удлинение 3%), обеспечивая устойчивость к ударным нагрузкам.

Превосходное гашение вибрации. Ключевое преимущество по сравнению со сталью: микроструктура ковкого чугуна эффективно поглощает и рассеивает энергию вибрации. Это защищает сам соединитель кронштейна, а также компоненты, которые он поддерживает и соединяет, от резонансных вибраций, которые могут вызвать расшатывание, растрескивание или шум.

2. Оптимизированное производство для обеспечения точности и целостности:

При производстве разъема StructuraLink используется двухэтапный процесс, идеальный для его размера и функций:

Литье в песчаные формы из ковкого чугуна. Основным процессом формования является литье в песчаные формы из ковкого чугуна. Этот метод является наиболее практичным и экономичным способом изготовления детали сложной, цельной формы весом 116 кг. Что касается компонента такого масштаба и геометрической необходимости, литье в песчаные формы предлагает значительные преимущества перед литьем по выплавляемым моделям из стали, которое было бы непомерно дорогим, и над ковкой, которая не может обеспечить такие сложные трехмерные формы в одном изделии.

Прецизионная обработка: литая заготовка превращается в прецизионный интерфейс посредством комплексной обработки на станке с ЧПУ. Этот этап имеет решающее значение для функциональной работоспособности и включает в себя:

Обработка интерфейса: все важные сопрягаемые поверхности, где разъем крепится болтами к раме машины или к другим основным компонентам, обрабатываются плоско и параллельно с соблюдением строгих допусков. Это обеспечивает равномерное распределение нагрузки по разболтовкам и устраняет необходимость использования прокладок во время установки.

Обработка отверстий и отверстий: места для штифтов, дюбельные отверстия и критические отверстия для болтов точно сверлятся, рассверливаются или растачиваются с жесткими допусками (IT7-IT8). Это гарантирует идеальное выравнивание во время сборки, что абсолютно необходимо для точного позиционирования тяжелых модулей машины.

Обработка поверхности: механическая обработка обеспечивает чистую, однородную поверхность на всех функциональных участках, удаляет литейную окалину и обеспечивает профессиональное качество.

3. Разработано посредством интегрированного технологического проектирования.

Надежность компонента не случайна, а достигается посредством целостного технологического проектирования. Такой подход синхронизирует каждый этап его создания:

Разработка на основе моделирования: передовое программное обеспечение для моделирования литья используется для моделирования течения расплавленного железа и его затвердевания в форме. Это позволяет инженерам оптимизировать систему литников и стояков, обеспечивая целостность материала по всей детали, особенно в местах соединения с высокими нагрузками, и устраняя внутренние дефекты.

Проектирование с учетом технологичности и сборки (DFM/A). Геометрия с самого начала спроектирована таким образом, чтобы ее можно было легко отливать, эффективно обрабатывать с минимальными настройками, а также легко обрабатывать и устанавливать. Встроены такие функции, как подъемные проушины, выравнивающие насечки и доступные зазоры под ключи.

Оптимизация пути нагрузки: с помощью анализа методом конечных элементов (FEA) проект повторяется, чтобы обеспечить эффективное распределение материала. Ребра жесткости расположены стратегически, а материал удален из зон с низким напряжением, обеспечивая оптимальное соотношение прочности и веса для массы 116 кг.

Сценарии использования:

Соединитель основной рамы в модульных линиях: используется для соединения болтами и выравнивания больших предварительно собранных модулей технологической линии (например, соединения модуля кулинарного экструдера с модулем охлаждающего конвейера), обеспечивая функционирование всей линии как единого жесткого блока.

Опорный кронштейн для тяжелых узлов: служит основной точкой крепления тяжелых компонентов, таких как большие узлы приводного двигателя/редуктора, гидравлические силовые агрегаты или бункеры для сыпучих материалов, на шасси основной машины.

Узел структурного усиления: используется в точках внутри рамы машины, где сходятся несколько сил, действуя как усиленный узел для распределения нагрузок и предотвращения расшатывания или деформации рамы.

Преимущества аудитории:

1. Для эксплуатации и управления предприятиями по производству продуктов питания и напитков:

Гарантированная целостность и выравнивание линии: жесткость и точность этого соединителя гарантируют, что соединенные секции машины останутся идеально выровненными на протяжении многих лет эксплуатации. Это предотвращает каскад проблем, включая утечки через уплотнения, проблемы с отслеживанием ремня и неравномерный износ, которые являются распространенными причинами незапланированных простоев.

Максимальное время безотказной работы и долговечность оборудования. Обеспечивая жесткое и долговечное соединение, оно исключает изгибы и движения, которые могут привести к усталостным трещинам в рамах или соединенных деталях. Это напрямую приводит к повышению общей эффективности оборудования (OEE) и увеличению срока службы всей производственной линии.

Снижение затрат на техническое обслуживание и эксплуатацию. Устранение проблем с несоосностью снижает частоту регулировок и ремонта последующих компонентов. Его прочная конструкция означает, что он фактически является неотъемлемой частью основной конструкции машины на весь срок службы.

2. Для групп технического обслуживания и инженеров:

Упрощенная и точная установка: прецизионные интерфейсы и функции определения местоположения позволяют быстро и без ошибок устанавливать тяжелые модули. Это сокращает время сборки, сводит к минимуму потребность в инструментах для выравнивания и снижает риск повреждений, связанных с установкой.

Предсказуемая и надежная работа: команды технического обслуживания могут быть уверены, что этот компонент не станет источником проблем. Его производительность стабильна, что позволяет сосредоточить усилия по техническому обслуживанию на более исправных изнашиваемых деталях.

Упрощение модификации и модернизации оборудования. При модификации линии точное расположение и обработка точек соединения делает интеграцию нового оборудования более простой и надежной.

3. Для OEM-производителей пищевого оборудования (производителей оригинального оборудования):

Надежный, высокопроизводительный строительный блок. Этот разъем предоставляет OEM-производителям проверенный, высокоинтегральный структурный интерфейс, упрощающий проектирование и проверку модульного оборудования. Это снижает инженерный риск, связанный со структурными соединениями.

Экономически эффективное структурное решение: метод литья в песчаные формы из ковкого чугуна + механическая обработка обеспечивает превосходный баланс производительности и стоимости для больших и сложных конструктивных деталей. Это более экономично, чем изготовление из стального листа и сварка, которая приводит к появлению зон термического влияния и потенциальной деформации, а также требует значительно большей механической обработки.

Улучшенное восприятие качества машины. Использование таких прочных, точно спроектированных структурных компонентов обеспечивает конечным потребителям качество, долговечность и продуманный дизайн, укрепляя репутацию бренда OEM.

Анализ конкурентных преимуществ:

Спецификация соединителя кронштейна GJS-600-3 является осознанным выбором, основанным на тщательном анализе применения:

по сравнению с алюминиевым литьем: Алюминиевое литье не может обеспечить необходимую жесткость и прочность для конструкционного соединителя массой 116 кг, не становясь при этом непомерно большим и громоздким. Модуль упругости алюминия составляет примерно одну треть от модуля упругости ковкого железа, а это означает, что алюминиевая деталь будет прогибаться в три раза больше при той же нагрузке, что приведет к проблемам с выравниванием.

по сравнению со сварными стальными конструкциями. Сварная стальная конструкция может быть прочной, но подвержена деформации из-за сварочных напряжений, что может поставить под угрозу плоскостность и выравнивание монтажных поверхностей. Ему также не хватает превосходного гашения вибрации, свойственного ковкому чугуну. Для достижения одинаковой геометрической сложности часто требуется сварка большого количества деталей, что создает множество потенциальных точек усталости.

по сравнению со стальным литьем по выплавляемым моделям: хотя литье по выплавляемым моделям из стали обеспечивает превосходную точность размеров, это нерентабельный процесс для одной детали такого размера и веса. Его преимущества лучше всего реализуются для небольших и объемных компонентов, требующих сложной детализации.

по сравнению с ковкой: Ковка позволяет получить детали превосходной прочности в предпочтительном направлении потока зерна. Однако он совершенно непригоден для создания сложной, многоплоскостной, часто полой геометрии соединителя кронштейна, предназначенного для взаимодействия с несколькими компонентами под разными углами. Возможность получения такой детали почти готовой формы напрямую зависит от литья.

Заключение:

Соединитель-кронштейн для тяжелых условий эксплуатации для пищевого оборудования — это невоспетый герой оборудования для пищевой промышленности, прочный и надежный элемент, который в буквальном смысле скрепляет все вместе. Благодаря высокой прочности и демпфированию ковкого чугуна GJS 600-3, геометрической свободе литья в песчаные формы, высочайшей точности прецизионной обработки и дальновидности интегрированного технологического проектирования этот компонент обеспечивает фундаментальную стабильность высокопроизводительных производственных линий. Это инвестиции в надежную центровку, сокращение затрат на техническое обслуживание и долгосрочную эксплуатационную целостность, что делает его окончательным выбором для критически важных структурных соединений в требовательной пищевой промышленности и производстве напитков.
