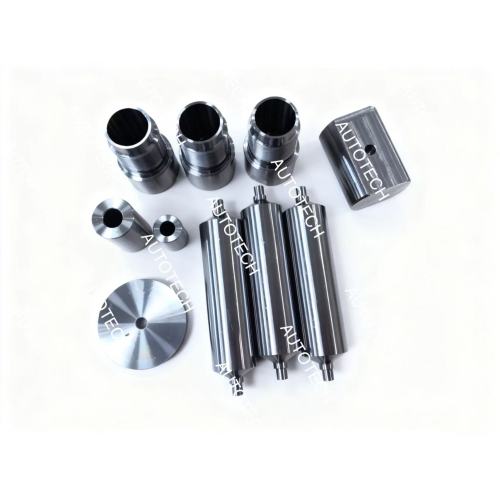

Поршень гидравлического цилиндра прецизионной обработки

В тяжелых промышленных условиях, таких как бульдозеры, промышленные прессы и сельскохозяйственная техника, эксплуатационная эффективность, надежность уплотнения и точность передачи усилия гидравлических цилиндров полностью зависят от согласованной работы двух основных компонентов: прецизионно обработанного поршня гидравлического цилиндра и сверхпрочного цилиндра гидравлического цилиндра . Являясь «силовым ядром» и «краеугольным камнем несущей нагрузки» гидравлической системы, они оба должны противостоять постоянным перепадам давления, радиальным силам и износу в условиях работы под высоким давлением, а также обеспечивать стабильную работу системы с предельной точностью изготовления. За этой превосходной производительностью стоит глубокая интеграция научных и строгих технологических процессов и высококачественных производственных процессов.

Являясь «динамическим преобразователем мощности» гидравлического цилиндра, поршень гидравлического цилиндра, обработанный с высокой точностью, напрямую определяет эффективность системы, целостность уплотнения и способность передачи усилия. Действуя как динамический барьер внутри цилиндра, он точно преобразует гидравлическое давление в линейную механическую силу, выдерживая долговременные перепады давления, боковые силы и фрикционный износ стенок цилиндра. Мы отказываемся от ограничений литья алюминия (легкий вес, но низкая прочность) и отказываемся от масштабного производства литья в песчаные формы из ковкого чугуна (экономично). Вместо этого мы выбираем высокопроизводительные стали, такие как 45#, 42CrMo и 40Cr, для производства компонентов поршня посредством полной механической обработки. В рамках технологического проектирования мы достигаем исключительной точности размеров, превосходной прочности материала и безупречного качества уплотняющей поверхности, что идеально адаптируется к требованиям промышленных сценариев высокого давления и высокой надежности. Даже литье по выплавляемым моделям, процесс литья, способный формировать сложные формы, по-прежнему отстает с точки зрения точности уплотняющей поверхности и износостойкости, чтобы соответствовать жестким требованиям тяжелых условий работы для поршней.

Являясь «несущим сердечником» гидравлического цилиндра, сверхмощный цилиндр гидравлического цилиндра представляет собой высоконадежный сосуд под давлением, который берет на себя ключевые обязанности по содержанию гидравлического масла под высоким давлением, направлению поршневого штока в сборе и сопротивлению огромным осевым и радиальным силам. Чтобы обеспечить долговременную надежность и срок службы, в качестве основного материала мы используем высокопрочные стали, такие как ST52.4, 45#, 42CrMo и 40Cr. Под руководством усовершенствованного технологического проектирования мы интегрируем полный процесс механической обработки с точной сваркой торцевых крышек и портов, а также тщательной сборкой компонентов для создания интегрированной производственной системы. По сравнению с корпусами цилиндров, изготовленными методом литья алюминия или литья в песчаные формы из ковкого чугуна, эта комбинация процессов обладает как структурной плотностью, обеспечиваемой процессом ковки, так и точностью размеров процесса механической обработки. Он не только принципиально позволяет избежать таких дефектов, как пористость и песчаные дыры, которые могут возникнуть в процессе литья, но также обеспечивает превосходную прочность и устойчивость к давлению, спокойно справляясь с проблемами экстремальных условий работы.

От прецизионной обработки поршней до комплексного процесса «Ковка + механическая обработка + сварка» стволов, от точного контроля всего процесса с помощью технологического проектирования до рационального выбора и отказа от традиционных процессов, таких как литье алюминия и литье в песчаные формы из ковкого чугуна, мы всегда руководствуемся жесткими требованиями тяжелой промышленности, интегрируя каждую деталь процесса в стремление к высочайшему качеству. Преимущество точности стального литья по выплавляемым моделям заслуживает похвалы, но у него все еще есть недостатки в выдерживании высокого давления и усталостной стойкости; Сочетание ковки и механической обработки придает прочность основным компонентам, обеспечивая идеальную координацию между поршнями и цилиндрами. Будь то промышленные цеха с высокой интенсивностью непрерывной работы или суровые открытые строительные площадки, этот набор основных компонентов может обеспечить стабильную производительность и надежное качество гидравлических цилиндров, создать «силовую основу» для тяжелого оборудования и продемонстрировать мастерство и прочность промышленного производства!

Особенности продукта:

Специальный выбор материала для динамичной работы: поршень изготавливается из цельного прутка из тщательно отобранных материалов, что является ключевым аспектом его технологического проектирования.

Сталь 45# (AISI 1045): универсальная среднеуглеродистая сталь, обеспечивающая хороший баланс обрабатываемости, прочности и износостойкости после термической обработки (закалки и отпуска). Подходит для широкого спектра цилиндров общего назначения.

Легированные стали 42CrMo и 40Cr: это лучший выбор для требовательных применений. 42CrMo обеспечивает исключительную прочность на разрыв, высокую усталостную прочность и хорошую прокаливаемость, что делает его идеальным для поршней в цилиндрах высокого давления и тех, которые подвергаются серьезным ударным нагрузкам. 40Cr обеспечивает высокую прочность и отличную ударную вязкость. Выбор диктуется рабочим давлением цилиндра, частотой циклов и необходимым запасом прочности.

Максимальная точность и постоянство благодаря полной механической обработке: весь поршень создается посредством субтрактивной обработки с ЧПУ (компьютерным числовым программным управлением), которая определяет его критически важные характеристики.

Обработка критической уплотнительной поверхности: внешний диаметр (НД) поршня, в котором расположены уплотнительные элементы (уплотнительные кольца, поршневые кольца, износные кольца), обрабатывается с чрезвычайно жесткими допусками и превосходным качеством поверхности. Эта идеальная цилиндрическая форма и гладкая поверхность (часто со специальной геометрией канавок для уплотнений) необходимы для создания эффективного динамического уплотнения по внутреннему диаметру ствола, предотвращения внутренней утечки (обхода), которая снижает силу и эффективность цилиндра.

Сложная внутренняя и внешняя геометрия: обработка на станке с ЧПУ позволяет создавать сложные детали за одну установку. Сюда входят прецизионная резьба (для крепления к штоку поршня), внутренние балансировочные или спускные отверстия, сложные схемы с множеством канавок для нескольких уплотнений и оптимизированные пути потока жидкости. Эта геометрическая свобода намного больше, чем то, что достижимо или экономично с помощью процессов сетчатой ​​формы, таких как ковка, для таких сложных деталей.

Гарантированная целостность материала: начиная с сертифицированной, бездефектной заготовки и используя полную обработку, конечный компонент не имеет внутренней пористости, включений песка или микроусадки, которые могут быть присущи литым компонентам, например, от литья по выплавляемым моделям. Это не подлежит обсуждению для детали, работающей в условиях высоких циклических напряжений.

Оптимизированный дизайн для функциональности и долговечности. Проект процесса включает в себя функции, позволяющие решать эксплуатационные проблемы.

Износостойкость и твердость: в зависимости от материала поршень может быть подвергнут термической обработке (цементации или сквозной закалке) после механической обработки для достижения твердости поверхности, устойчивой к истиранию от загрязнений в гидравлической жидкости и царапинам на цилиндре.

Оптимизация веса и прочности: конструкция может быть оптимизирована для обеспечения необходимой прочности при минимальной массе, снижая инерционные нагрузки во время высокоскоростных ходов цилиндра. Это более эффективно достигается за счет продуманного проектирования и механической обработки, чем при отливке, для которой часто требуются более толстые секции.

Контраст с альтернативными методами производства: выбор полной обработки является осознанным выбором для высокопроизводительных компонентов.

Против. Ковка: Ковка отлично подходит для создания простой, плотной заготовки с хорошей текучестью зерен, но кованая заготовка поршня потребует обширной механической обработки для достижения необходимых точных канавок, резьбы и допусков. Для сложных конструкций поршней обработка цельного прутка зачастую более эффективна и обеспечивает большую гибкость конструкции.

Против. Литье в песчаные формы из ковкого чугуна. Чугунные поршни тяжелее, более хрупкие и не могут обеспечить такую ​​же точность размеров или чистоту поверхности на уплотнительных поверхностях, что и обработанная деталь. Они склонны к пористости и имеют более низкую прочность на разрыв, что делает их непригодными для применения при высоком давлении или большом цикле работы.

Против. Алюминиевое литье: Алюминиевое литье используется для поршней, где вес имеет большое значение, а рабочее давление от низкого до среднего (например, в некоторых автомобильных приложениях). Однако алюминию не хватает прочности и износостойкости, как закаленной стали, для тяжелых промышленных, строительных и гидравлических применений под высоким давлением.

Против. Стальное литье по выплавляемым моделям: несмотря на то, что стальные поршни, отлитые по выплавляемым моделям, могут иметь сложную форму, они по-прежнему требуют значительной механической обработки на всех важных уплотнительных и резьбовых поверхностях. Подход полной обработки из твердого материала часто обеспечивает лучшую гарантированную целостность материала и более экономичен для умеренных и больших объемов прецизионных деталей.

Сценарии использования:

Этот прецизионный поршень является ключевым компонентом при восстановлении, ремонте или производстве гидравлических цилиндров для:

Строительное и землеройное оборудование: В цилиндрах подъема, наклона и рулевого управления бульдозеров, экскаваторов и погрузчиков, где надежность при экстремальных нагрузках и загрязнениях имеет первостепенное значение.

Гидравлические прессы высокого давления и промышленное оборудование: в качестве важнейшего компонента прессов для обработки металлов, форм для литья пластмасс под давлением и станков, где точный контроль усилия и отсутствие утечек необходимы для качества продукции.

Сельскохозяйственная техника: в приложениях с высокими нагрузками, таких как подъемники тракторных орудий, приводы комбайнов и большие системы пресс-подборщиков, которые работают в загрязненной среде и требуют надежных компонентов.

Погрузочно-разгрузочные работы и автомобилестроение: в опрокидывающем механизме тяжелых грузовиков, уплотнителях мусоровозов и цилиндрах мачт вилочных погрузчиков.

Рынок восстановления и ремонта цилиндров: в качестве запасной части премиум-класса в мастерских по ремонту гидравлики для восстановления производительности изношенных цилиндров.

Целевая аудитория и преимущества:

Основная аудитория:
Производители и восстановители гидравлических цилиндров
Производители тяжелого оборудования и инженеры-конструкторы
Отделы промышленного обслуживания и специалисты по ремонту
Специалисты по закупкам для ТОиР (Техническое обслуживание, Ремонт, Эксплуатация) в тяжелой промышленности
Дистрибьюторы гидравлических компонентов и запасных частей

Ключевые преимущества для аудитории:

Восстановленная или гарантированная эффективность и усилие цилиндра: прецизионно обработанный поршень с идеальными уплотнительными поверхностями исключает внутренний переток жидкости. Это гарантирует, что 100% гидравлического давления преобразуется в полезную механическую силу, восстанавливая первоначальную мощность и эффективность цилиндра. Это имеет решающее значение для производительности и производительности машины.

Увеличенный срок службы и сокращение времени простоя. Использование высокопрочных материалов, точной геометрии и дополнительных закаленных поверхностей позволяет получить поршень, устойчивый к износу, задиров и деформации. Это значительно продлевает срок службы комплекта уплотнений цилиндра и самого цилиндра, что приводит к увеличению интервалов между капитальными ремонтами и сокращению внеплановых простоев оборудования.

Превосходная надежность в сложных условиях. Прочная стальная конструкция и точная посадка позволяют поршню надежно работать при высоком давлении, ударных нагрузках и в системах, где загрязнение жидкости является проблемой. Он гораздо более долговечен, чем литые альтернативы, в этих суровых условиях.

Точная посадка для плавной работы: жесткие допуски обеспечивают плавное перемещение поршня внутри ствола без заеданий и чрезмерного зазора. Это способствует точному управлению цилиндром, плавной работе машины и снижению вибрации.

Оптимальные характеристики уплотнения и долговечность: идеально обработанная геометрия канавок поршня и обработка поверхности обеспечивают идеальную посадку для уплотнений (уплотнительных колец, U-образных манжет). Это предотвращает выдавливание, скручивание или ускоренный износ уплотнения, гарантируя его функционирование в течение всего срока службы.

Основа для качественного ремонта или сборки. При ремонте или производстве цилиндров поршень является краеугольным камнем. Использование высококачественного поршня, обработанного с высокой точностью, обеспечивает успех всей сборки, защищает инвестиции в другие новые детали (цилиндр, шток, уплотнения) и предоставляет заказчику надежный конечный продукт.

Заключение:

Поршень гидравлического цилиндра прецизионной обработки является типичным примером компонента, технологический процесс которого неразрывно связан с его функцией. Требуя полной обработки высокопрочной стали, этот подход гарантирует совершенство размеров и целостность материала, необходимые для эффективной, герметичной передачи усилия в требовательных гидравлических системах. Он служит превосходной альтернативой литым или кованым поршням в критически важных областях применения, обеспечивая измеримую ценность за счет улучшенных характеристик цилиндров, увеличенного срока службы и повышенной надежности системы. Для инженеров, ремонтников и владельцев оборудования этот поршень — не просто запчасть; это тщательно спроектированный ключ к раскрытию полного и надежного потенциала гидравлической энергии.
