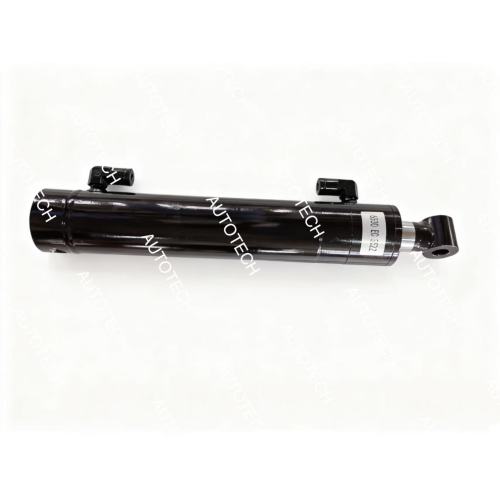

Ствол гидравлического цилиндра для тяжелых условий эксплуатации

В тяжелых условиях работы, таких как бульдозеры, промышленное оборудование, системы высокого давления и прочное сельскохозяйственное оборудование, сверхпрочный ствол гидроцилиндра в качестве основного компонента, несущего давление, служит «силовым сердцем», обеспечивающим непрерывную и эффективную работу оборудования. Он должен не только стабильно удерживать гидравлическое масло под высоким давлением, точно направлять узел штока поршня, но и спокойно противостоять огромным осевым и радиальным силам, возникающим во время работы. Его надежность и долговечность напрямую определяют эффективность работы и рубеж безопасности всего комплекса оборудования. За этой основной силой лежит продуманное проектирование процессов, а также точный выбор и глубокая интеграция высококачественных производственных процессов.

По сравнению с традиционными процессами производства корпуса цилиндра, такими как литье алюминия, литье из ковкого чугуна в песчаные формы, в нашем сверхпрочном корпусе гидроцилиндра в качестве основного материала используется сталь высокой жесткости, а основным технологическим маршрутом является «Ковка + полная механическая обработка», дополненная прецизионной сваркой торцевых крышек и портов и точной сборкой компонентов, создавая барьер производительности, который полностью превосходит традиционные процессы. Процесс ковки измельчает металлические зерна и уплотняет структуру за счет высокотемпературной обработки и обработки под высоким давлением, что существенно повышает прочность и усталостную устойчивость ствола, а также позволяет эффективно избегать таких дефектов, как пористость, песчаные дыры и усадочные полости, которые склонны возникать в процессах литья; последующая полная обработка контролирует размеры внутреннего отверстия цилиндра, внешнего диаметра и соединительных деталей с точностью до микрона, обеспечивая идеальную адаптацию к таким компонентам, как поршневые штоки и уплотнения, сводя к минимуму риски утечек и повышая эффективность трансмиссии гидравлической системы.

Стоит отметить, что даже при одном и том же процессе литья, несмотря на то, что литье по выплавляемым моделям стали позволяет достичь высокой точности размеров и формования сложной формы, его прочностные характеристики и контроль затрат при производстве цилиндров большого размера и высокого давления по-прежнему трудно удовлетворить жесткие требования тяжелого гидравлического оборудования. Принятая нами комбинация процессов не только сохраняет точность литья по выплавляемым моделям, но и повышает прочность конструкции посредством процесса ковки, а затем полирует детали посредством усовершенствованной механической обработки, в конечном итоге достигая основных преимуществ ствола: «высокая прочность, высокая точность, устойчивость к высокому давлению и длительный срок службы», идеально адаптируясь к эксплуатационным потребностям тяжелого оборудования в экстремальных условиях работы.

От выбора материалов (высокопрочные стали, такие как ST52.4, 45#, 42CrMo, 40Cr) до точной реализации технологического проектирования, от структурной обработки ковки до детальной полировки при механической обработке — каждый процесс соответствует нашему стремлению к высочайшему качеству. Мы отказываемся от прочностных недостатков алюминиевого литья и ограничений точности литья в песчаные формы из ковкого чугуна и благодаря научному выбору процессов и инновационным производственным концепциям делаем сверхмощный цилиндр гидравлического цилиндра «надежным краеугольным камнем» промышленного оборудования. Будь то грязные и труднопроходимые строительные площадки, высокоинтенсивные фабрики непрерывного действия или сложные и изменчивые сельскохозяйственные угодья, наша бочка может обеспечить стабильную и превосходную производительность оборудования, создать большую ценность для пользователей и продемонстрировать мастерство, являющееся основой промышленной мощи!

Особенности продукта:

Выбор материала с учетом особых требований к прочности: Цилиндровый корпус изготовлен из сталей, выбранных с учетом их особых механических свойств, в соответствии с тщательно продуманным технологическим процессом.

ST52.4 (S355JR): Высокопрочная мелкозернистая конструкционная сталь, обеспечивающая превосходную свариваемость и вязкость для общего применения в тяжелых условиях в строительной и сельскохозяйственной технике, обеспечивая надежный баланс прочности и экономической эффективности.

Сталь 45# (AISI 1045): Среднеуглеродистая сталь, выбранная для компонентов, требующих более высокой прочности и хорошей износостойкости. Его часто используют там, где ствол может испытывать боковую нагрузку или истирание.

42CrMo и 40Cr: это легированные стали с превосходными свойствами. 42CrMo обеспечивает очень высокую прочность на разрыв, хорошую усталостную устойчивость и высокую прокаливаемость, что делает его идеальным для цилиндров высокого давления и применений с тяжелыми циклами напряжений. 40Cr обеспечивает высокую прочность и хорошую ударную вязкость после термообработки. Выбор между ними является основным решением при проектировании процесса, основанным на рабочем давлении, рабочем цикле и требованиях к коэффициенту безопасности.

Точность и целостность благодаря полной механической обработке. Трубка ствола создается посредством полной механической обработки из бесшовных стальных трубок или стальных труб DOM (вытянутых на оправке) или цельных кованых заготовок.

Хонингование и чистовая обработка внутреннего диаметра: внутренний диаметр (ID) цилиндра хонингуется до исключительно гладкой и точной поверхности (часто Ra ≤ 0,4 мкм) и жестких допусков на цилиндрическую поверхность. Зеркальная поверхность имеет решающее значение для минимизации трения и износа уплотнений, обеспечения эффективной работы, предотвращения внутренних утечек через поршень и достижения длительного срока службы. Такой уровень внутренней точности недостижим для поверхностей, отлитых из ковкого чугуна в песчаные формы.

Обработка внешнего диаметра и создание элементов: Наружный диаметр (наружный диаметр) обрабатывается до точных размеров для установки внутри рамы машины. Все внешние детали, такие как монтажные проушины, проушины, резьба портов и удерживающие канавки, обрабатываются с высокой точностью с помощью токарной и фрезерной обработки на станке с ЧПУ. Это обеспечивает идеальную посадку и выравнивание при окончательной сборке.

Целостность материала: начиная с сертифицированного прутка или трубы и используя субтрактивную обработку, мы гарантируем, что компонент не будет иметь пористости, включений или непостоянной толщины стенок, которые могут быть проблемой даже при изготовлении высококачественных отливок.

Высокопрочное соединение сваркой: после механической обработки критически важные компоненты соединяются высокоточной сваркой.

Сварка торцевых крышек: Обработанный ствол приваривается к кованым или механически обработанным торцевым крышкам (головке и крышке). Обычно это делается с использованием автоматизированной дуговой сварки под флюсом (SAW) или процессов в среде защитного газа для создания сварных швов с глубоким проплавлением, поддающихся рентгеновскому контролю, которые имеют такую ​​же прочность, как и основной материал, или прочнее его.

Сварка портов и кронштейнов: Гидравлические порты и монтажные кронштейны привариваются к корпусу бочки. Технологический проект включает в себя специальные процедуры сварки и послесварочную термообработку (PWHT) для высокопрочных легированных сталей, таких как 42CrMo, для снятия напряжений и сохранения свойств материала.

Окончательная интеграция посредством сборки: обработанный и сваренный ствол затем интегрируется в целый цилиндр посредством точной сборки. Это включает в себя установку поршня, штока, уплотнений, подшипников и других аксессуаров в соответствии с точными спецификациями с последующим испытанием под давлением и проверкой производительности.

Контраст с альтернативными методами производства: выбор полной обработки + сварки — это решение, ориентированное на производительность.

Против. Алюминиевое литье: литые алюминиевые стволы легкие и подходят для работы при низком и среднем давлении, но им не хватает прочности на растяжение и усталости, как у высокопрочной стали. Они не подходят для высоких давлений и ударных нагрузок, наблюдаемых в бульдозерах или тяжелых промышленных цилиндрах.

Против. Литье в песчаные формы из ковкого чугуна. Хотя ковкий чугун обладает хорошей прочностью на сжатие, его прочность на разрыв и ударная вязкость ниже, чем у кованой или обработанной стали. Достижение достаточно гладкого внутреннего отверстия для динамических уплотнений требует тщательного хонингования, а риск возникновения дефектов отливки под высоким циклическим давлением является серьезной проблемой.

Против. Ковка: Ковка отлично подходит для изготовления торцевых крышек и поршней из-за превосходной структуры зерен, но ковать длинный полый ствол с точным внутренним диаметром непрактично. Стандартный и оптимальный технологический процесс заключается в изготовлении ствола из трубы/прутка и ковке концевых компонентов.

Сценарии использования:

Этот компонент является сердцем гидравлических цилиндров, используемых в исключительно сложных условиях:

Бульдозер и строительное оборудование: В цилиндрах подъема и наклона бульдозерных отвалов, в системах натяжения гусениц и в механизмах рыхлителей, где цилиндры подвергаются экстремальным ударным нагрузкам, загрязнению и высокому давлению.

Промышленные системы высокого давления: В составе гидравлических прессов, станков (например, термопластавтоматов, штамповочных прессов) и зажимных систем, где надежное сдерживание очень высокого давления (300 бар+) не подлежит обсуждению.

Сельскохозяйственная техника: в приложениях с высокими нагрузками, таких как рычаги тракторных погрузчиков, подъемники жаток комбайнов и большие камеры пресс-подборщика, где надежность в загрязненной среде является ключевым фактором.

Специализированное применение в автомобильной промышленности: в опрокидывающих устройствах тяжелых грузовиков, уплотнителях мусоровозов и других гидравлических системах профессиональных транспортных средств.

Погрузочно-разгрузочные работы и лесное хозяйство: в стрелах кранов, захватах для бревен и другом оборудовании, где отказ цилиндра может иметь серьезные последствия для безопасности.

Целевая аудитория и преимущества:

Основная аудитория:
Производители гидравлических цилиндров (OEM)
OEM-производители тяжелого оборудования (строительство, сельское хозяйство)
Инженеры-проектировщики промышленного оборудования
Специалисты по техническому обслуживанию и восстановлению гидравлических систем
Инженеры по закупкам капитального оборудования

Ключевые преимущества для аудитории:

Исключительная надежность и безопасность при работе с давлением: сочетание высокопрочных материалов, прецизионной обработки внутреннего диаметра, выдерживающего давление, и высококачественных сварных швов приводит к созданию бочки с чрезвычайно высоким коэффициентом безопасности. Он надежно удерживает давление в системе без риска разрыва, деформации или усталостного разрушения, что имеет первостепенное значение для безопасности оператора и оборудования.

Максимальная долговечность и срок службы. Гладкая, отточенная внутренняя поверхность сводит к минимуму износ уплотнений и уменьшает трение. Прочная стальная конструкция устойчива к царапинам, истиранию из-за загрязнений и деформации от боковой нагрузки. Это приводит к значительному увеличению интервалов технического обслуживания, сокращению времени простоев на ремонт и снижению совокупной стоимости владения по сравнению с цилиндрами с меньшими цилиндрами.

Высокая эффективность и стабильная производительность: точно обработанный цилиндр обеспечивает минимальную внутреннюю утечку (объемный КПД) и плавное, стабильное движение поршня. Это приводит к точному управлению машиной, стабильному времени цикла и оптимальной передаче энергии от гидравлической системы к выполняемой работе.

Гибкость дизайна и индивидуализация: подход полной обработки обеспечивает высокую степень настройки. Стволы могут быть изготовлены в широком диапазоне размеров отверстий, ходов, способов крепления и со встроенными функциями (специальными портами, датчиками и т. д.), чтобы соответствовать точным требованиям конструкции машины, что ограничено ограничениями, связанными с инструментами литья.

Превосходная производительность в суровых условиях: Цельностальная конструкция устойчива к коррозии (особенно после нанесения покрытия или окраски), ударам и перепадам температур намного лучше, чем алюминиевое литье. Он создан для надежной работы в грязных, ударных и сложных условиях, типичных для строительных площадок, шахт и ферм.

Основа надежности системы: высококачественный цилиндр цилиндра является основой надежного гидравлического цилиндра. Это гарантирует, что инвестиции в высокопроизводительные уплотнения, штоки и поршни не будут подорваны некачественной напорной трубкой, защищая производительность и репутацию конечного оборудования.

Заключение:

Цилиндр сверхмощного гидравлического цилиндра — это фундаментальный инженерный компонент, в котором пересекаются материаловедение, точное производство и строгое технологическое проектирование. Путем выбора подходящих высокопрочных сталей, применения полной механической обработки для достижения критических допусков, использования высокоточной сварки и точной сборки этот продукт обеспечивает прочность, надежность и долговечность, необходимые для самых тяжелых в мире гидравлических применений. Он представляет собой превосходный инженерный выбор по сравнению с литыми альтернативами, предоставляя OEM-производителям и конечным пользователям уверенность в том, что главная сила их оборудования – гидравлический цилиндр – построена на основе бескомпромиссного качества и производительности.
