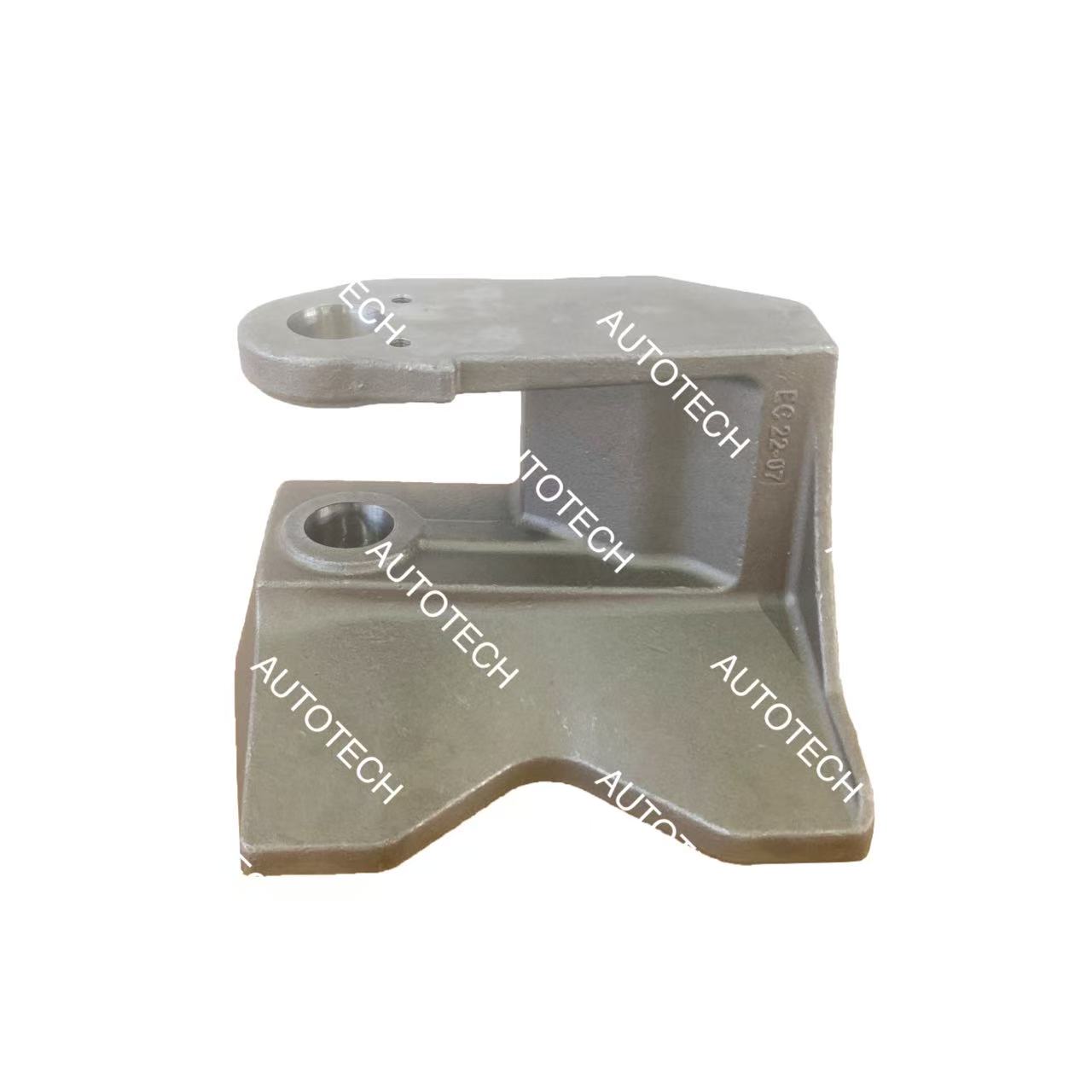

Сборка кронштейна звена конструкции крана для тяжелых условий эксплуатации

В суровых условиях эксплуатации с большими нагрузками качество каждого основного компонента напрямую связано с безопасностью и эксплуатационной эффективностью оборудования. Узел кронштейна звена конструкции крана для тяжелых условий эксплуатации , являющийся критически важным несущим компонентом рамы автомобильного крана, стал надежным выбором в отрасли благодаря своим выдающимся характеристикам. Этот основной компонент весом 16,4 кг служит ключевым узлом передачи усилий между основной стрелой крана, надстройкой и системой выносных опор. Он интегрируется в окончательную сборку посредством сварки, закладывая прочную основу для стабильной работы всей машины.

Превосходное качество является результатом сложной и строгой технологической системы. Начиная с разработки процесса проектирования, мы контролируем каждое звено в соответствии со строгими стандартами. Основной корпус изделия изготовлен из высокопрочной низколегированной стали G20Mn5, характеристики которой улучшаются за счет закалки и отпуска QT2. Он также использует передовой процесс литья по выплавляемым моделям стали, в частности технологию литья по выплавляемым моделям Waler Glass, для достижения точного формирования сложных структур. По сравнению с традиционным литьем в песчаные формы из ковкого чугуна, литье по выплавляемым моделям из стали обеспечивает компоненту превосходную точность размеров и качество поверхности; по сравнению с продукцией из литого алюминия, он имеет больше преимуществ по прочности и износостойкости в условиях тяжелых нагрузок.

После формования точный процесс механической обработки становится ключом к повышению качества. Мы выполняем тщательную обработку на участках подготовки к сварке и критических стыках, чтобы обеспечить степень прилегания сварочной поверхности и точность соединения, создавая действительно «готовый к сварке» компонент. В то же время при выборе основных силовых деталей мы также учитываем основные преимущества процесса ковки для дальнейшего улучшения плотности материала и механических свойств, что позволяет изделию сохранять превосходную структурную целостность, усталостную прочность и надежность даже в экстремальных условиях эксплуатации.

От общего планирования технологического проектирования до точного формования стального литья по выплавляемым моделям, затем до детальной полировки механической обработки, а также принимая во внимание прочностные преимущества ковки, сравнивая применимые сценарии литья в песчаные формы из высокопрочного чугуна и литья алюминия, каждый выбор процесса должен соответствовать жестким требованиям тяжелых кранов. Этот узел кронштейна звена конструкции крана для тяжелых условий эксплуатации , в котором используются совместные инновации нескольких процессов, обеспечивает надежную гарантию эффективной и безопасной работы мобильных кранов и становится эталоном качества в области тяжелогрузного оборудования.

Особенности продукта:

1. Передовое материаловедение (сталь G20Mn5+QT2):

Основой исключительных характеристик этого кронштейна является сталь G20Mn5, подвергнутая термической обработке QT2. Этот процесс включает аустенитизацию, закалку и отпуск при определенной температуре для достижения точного баланса сверхвысокой прочности и превосходной ударной вязкости. Полученная микроструктура обеспечивает:

Очень высокий предел текучести и прочности на разрыв: значительно превосходит возможности стандартных отливок из ковкого чугуна или литья в песчаные формы из высокопрочного чугуна или более эффективных по весу, но менее прочных вариантов из литья алюминия. Это важно для выдерживания экстремальных сжимающих, растягивающих и сдвигающих напряжений в крановых конструкциях.

Превосходная прочность и ударопрочность: обработка QT2 обеспечивает хорошую пластичность и устойчивость к хрупкому разрушению даже при низких рабочих температурах или при динамических ударных нагрузках, что является критическим фактором безопасности.

Отличная свариваемость: ключевое требование к конструкции. G20Mn5 известен своей хорошей свариваемостью, а специальный химический состав в сочетании с обработкой QT2 позволяет сохранить это свойство. Это позволяет надежно интегрировать кронштейн в сложные сварные конструкции без значительного риска растрескивания зоны термического влияния (ЗТВ) или неоправданной потери механических свойств после сварки, что является распространенной проблемой для некоторых высокопрочных материалов.

2. Прецизионное производство для структурной интеграции:

Литье по выплавляемым моделям стекла Waler (литье по выплавляемым моделям из стали): этот метод производства выбран из-за его беспрецедентной способности создавать сложную трехмерную геометрию кронштейна как единую цельную деталь. Этот процесс предлагает решающие преимущества перед альтернативными методами:

Сложность и целостность конструкции: он может формировать сложные внутренние ребра, разную толщину стенок, полые секции для оптимизации веса и сложные контуры, которые были бы невозможны при ковке или непомерно дороги для обработки из твердого тела. Это позволяет инженерам проектировать форму, которая оптимально направляет потоки напряжений.

Превосходное металлургическое качество: по сравнению с литьем в песчаные формы из ковкого чугуна, литье по выплавляемым моделям из стали позволяет получить детали с более мелкозернистой структурой, меньшим количеством внутренних дефектов и превосходным качеством поверхности. Это напрямую приводит к более высоким и стабильным механическим свойствам, а также к улучшению усталостных характеристик, что является первостепенной проблемой для компонентов кранов, подвергающихся циклической нагрузке.

Эффективность материала: это процесс, близкий к чистой форме, сводящий к минимуму отходы сырья по сравнению с использованием большого кованого блока или пластины, требующей обширной механической обработки.

Стратегическая прецизионная обработка: обработка на станке с ЧПУ после литья применяется с хирургической точностью к определенным зонам:

Подготовка к сварке: критические сопрягаемые поверхности обрабатываются для обеспечения оптимальной посадки для сварки. Сюда входит создание точных фасок (V-образных, J-образных канавок) для сварных швов с полным проваром, обеспечение чистых, прямоугольных кромок для угловых швов, а также достижение необходимой плоскостности поверхности и углов. Правильная установка является единственным наиболее важным фактором в получении высокопрочных и надежных сварных швов и является основным преимуществом этого промышленного компонента.

Функциональные интерфейсы. Все отверстия для штифтов, втулок или болтов на несварных сторонах обрабатываются с высокой точностью, чтобы обеспечить точное выравнивание и распределение нагрузки при окончательной сборке.

Целостное проектирование процесса. Весь процесс проектирования представляет собой комплексную инженерную работу от колыбели до могилы. Он включает в себя первоначальное моделирование литья для предотвращения дефектов, проектирование литейных ворот и стояков, планирование циклов термообработки для равномерного достижения свойств QT2, а также разработку приспособлений для обработки, которые основаны на исходных данных отливки. Такой комплексный подход гарантирует, что конечный компонент полностью соответствует всем геометрическим, металлургическим и функциональным спецификациям.

3. Разработан для сложных структурных задач:

Вес в 16,4 кг отражает конструкцию, оптимизированную по прочности и жесткости, а не минимальную массу, соответствующую его роли основного соединительного элемента конструкции. FEA (анализ методом конечных элементов) на этапе проектирования процесса подтверждает, что напряжения остаются в безопасных пределах при всех сертифицированных условиях нагрузки крана.

Конструкция по своей сути учитывает реалии сварки: выбор материала и геометрия минимизируют искажения и остаточное напряжение.

Сценарии использования:

Этот высокопрочный сварной соединительный кронштейн G20Mn5+QT2 предназначен для критических соединений в несущей конструкции автокранов:

Точки соединения стрелы: используются в качестве проушин, скоб или опорных кронштейнов, соединяющих секции стрелы (например, между основной стрелой и стрелой) или там, где стрела шарнирно крепится к надстройке. Эти точки испытывают огромные изгибающие моменты и нагрузки на штифты.

Узлы рамы надстройки: действуют как косынка или узловой соединитель внутри сварной коробки или решетчатой ​​конструкции вращающейся надстройки крана, соединяя основные несущие балки и колонны.

Интеграция системы выносных опор: служит сверхпрочным монтажным кронштейном, который соединяет балку или коробку выносных опор с основным шасси или подрамником, передавая огромные стабилизирующие силы.

Точки крепления цилиндра. Обеспечивают прочные свариваемые точки крепления для цилиндров подъема, выдвижения или выносных опор гидравлической стрелы.

Преимущества аудитории:

Для производителей кранов (OEM):

Гарантированные структурные характеристики. Предоставляет сертифицированный высокопрочный компонент, который упрощает структурное проектирование критических соединений, снижая проектные риски и сложность расчетов.

Оптимизация производства и качества: позволяет получить готовый к сварке компонент с прецизионно подготовленными соединениями. Это значительно сокращает время наладки сварщиков, исключает ручную шлифовку для подготовки кромок, сводит к минимуму сварочные зазоры и приводит к более качественным и стабильным сварным швам на производственной линии. Это повышает производительность и сокращает необходимость повторной обработки.

Цепочка поставок и обеспечение качества: объединяет сложный изготовленный узел в единый компонент из источника с проверенными свойствами материала (посредством сертификатов завода и записей о термообработке) и геометрии. Это сокращает количество этапов внутреннего производства, обеспечивает контроль качества у источника и упрощает инвентаризацию.

Поддержка сертификации и соответствия: отслеживание материалов и контролируемый производственный процесс обеспечивают необходимую документацию для поддержки сертификации конструкции крана и соответствия требованиям безопасности (например, FEM, EN 13000).

Для владельцев и операторов кранов (конечных пользователей):

Повышенная безопасность и надежность. Использование закаленного и отпущенного материала, а также высокоточного процесса литья в критически важном звене конструкции значительно снижает риск неожиданного усталостного разрушения, возникновения трещин или пластической деформации. Это напрямую повышает безопасность эксплуатации.

Максимальное время безотказной работы и долговечность: исключительная усталостная прочность материала QT2 и высококачественное литье продлевают срок службы компонента и, как следствие, конструкции крана. Это сокращает время простоев на ремонт и продлевает интервалы между капитальными ремонтами.

Снижение совокупной стоимости владения (TCO). Хотя первоначальная стоимость компонентов может быть выше, преимущества в эффективности производства для OEM-производителей и значительно увеличенный срок службы и надежность для конечного пользователя приводят к снижению затрат на протяжении всего срока службы крана. Это предотвращает дорогостоящие незапланированные сбои и связанный с ними побочный ущерб.

Высокая остаточная стоимость. Краны, построенные с использованием явно надежных компонентов премиум-класса в ключевых конструктивных областях, как правило, имеют более высокую стоимость при перепродаже и пользуются большим доверием на рынке подержанного оборудования.

Заключение:

Узел кронштейна звена конструкции крана для тяжелых условий эксплуатации является примером современного машиностроения, применяемого к тяжелому оборудованию. Он стратегически использует литье по выплавляемым моделям стали с использованием метода Waler Glass для достижения сложной, оптимизированной геометрии, недостижимой при ковке, при этом обеспечивая гораздо более высокую прочность и усталостную долговечность по сравнению с литьем в песчаные формы из ковкого чугуна. Комплексное проектирование процесса гарантирует полную реализацию потенциала материала посредством термообработки QT2 и доставку компонента на сварочную станцию ​​OEM в точном, готовом к сварке состоянии. Обладая исключительным соотношением прочности и веса, гарантированной свариваемостью и выдающейся усталостной прочностью, этот кронштейн является не просто деталью, а жизненно важным фактором безопасности, долговечности и производительности автомобильных кранов, обеспечивая огромную ценность как производителям, так и операторам, которые зависят от своего оборудования в полевых условиях.
