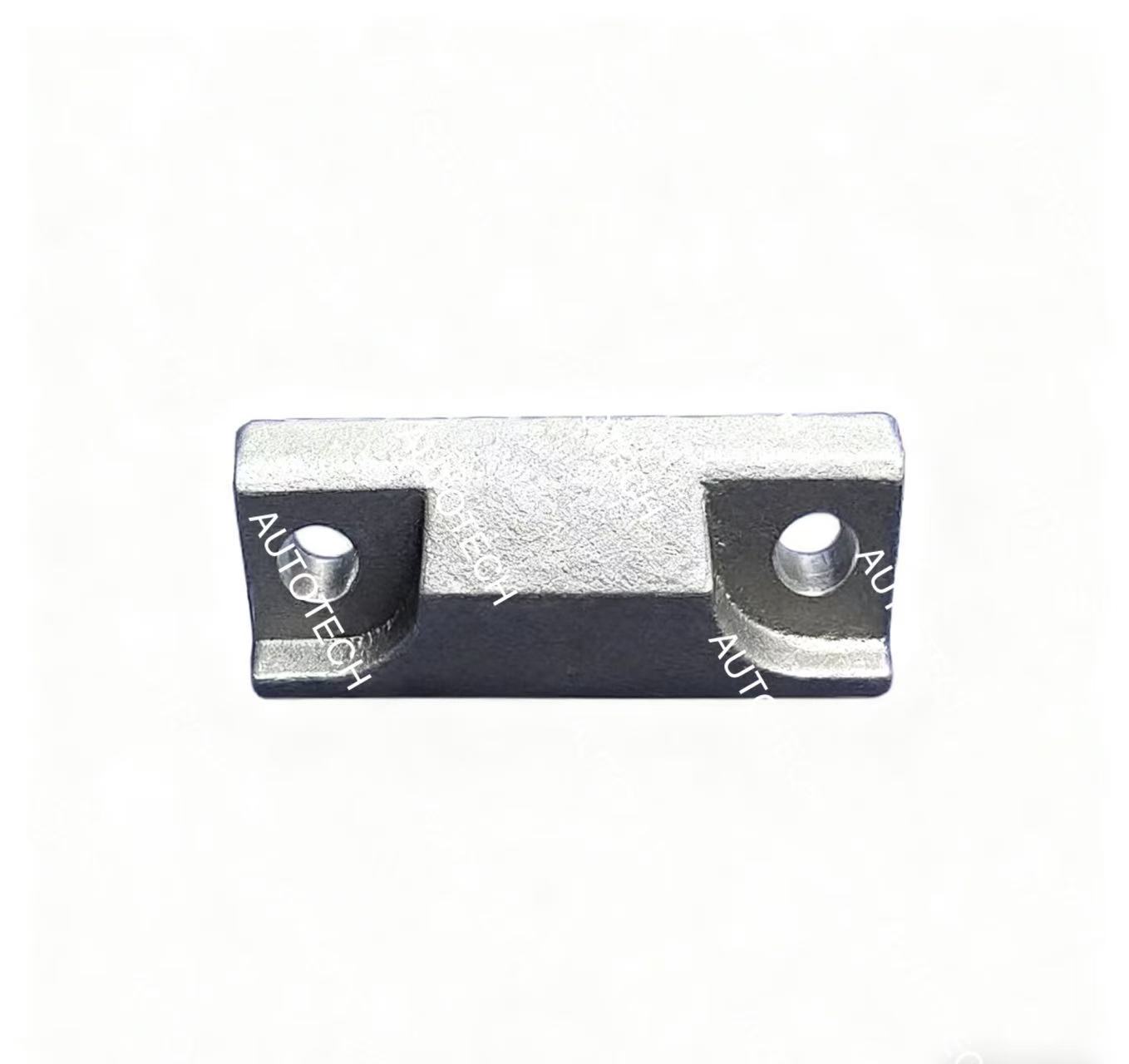

Прецизионный крепежный кронштейн для сборки вилочного погрузчика

В динамично развивающемся секторе погрузочно-разгрузочных работ стабильность и надежность компонентов вилочных погрузчиков имеют решающее значение для эффективной и безопасной работы. В качестве основного монтажного компонента прецизионный крепежный кронштейн для сборки вилочного погрузчика обеспечивает надежную установку подсистем и аксессуаров вилочного погрузчика (блоки гидравлических клапанов, электрические шкафы, приборные панели и т. д.), служа важным интерфейсом для соединения этих частей с шасси или мачтой.

Преимущество этого кронштейна заключается в тщательно продуманном производственном процессе. В отличие от обычного литья в песчаные формы из ковкого чугуна или традиционного изготовления, здесь применяется усовершенствованное литье по выплавляемым моделям стали, которое обеспечивает исключительную точность размеров, отличное качество поверхности и постоянную структурную целостность, что идеально подходит для требовательных требований к погрузочно-разгрузочному оборудованию.

Точная механическая обработка после литья дополнительно улучшает размеры и качество поверхности для оптимальной посадки. По сравнению с алюминиевым литьем (легким, но недостаточно прочным и виброустойчивым для тяжелых условий эксплуатации) и ковкой (ограниченной в сложных прецизионных формах), сочетание литья по выплавляемым моделям и механической обработки дает уникальные преимущества. Традиционное литье в песчаные формы из ковкого чугуна также не может сравниться с точностью размеров и структурной однородностью.

Изготовленный из высокопроизводительной низколегированной литой стали GS20Mn5+N, кронштейн обеспечивает превосходную конструктивную надежность и виброустойчивость для длительной стабильной работы в суровых промышленных условиях. Его передовой производственный процесс (проектирование, литье, механическая обработка) превосходит традиционные альтернативы. Для предприятий, стремящихся повысить безопасность, эффективность и долговечность вилочных погрузчиков, этот прецизионный кронштейн является надежным технологическим решением.

Особенности продукта:

1. Расширенный выбор материалов для безопасного монтажа.

Крепежный кронштейн отлит с высокой точностью из стали GS20Mn5+N, материала, специально выбранного из-за сочетания свойств, необходимых для надежного монтажа компонентов:

Высокое соотношение прочности и веса и жесткость: эта низколегированная марганцевая сталь обеспечивает превосходную прочность на разрыв и жесткость при сохранении разумного веса. Это имеет решающее значение для монтажных кронштейнов, которые должны надежно удерживать компоненты, не увеличивая при этом чрезмерную массу вилочного погрузчика, обеспечивая их надежную фиксацию при динамических нагрузках и одновременно повышая общую эффективность автомобиля.

Превосходная устойчивость к усталости и вибрации. Состав материала и микроструктура GS20Mn5+N обеспечивают исключительную устойчивость к усталостному разрушению из-за постоянной вибрации, что является широко распространенной проблемой при эксплуатации вилочных погрузчиков. Это гарантирует, что смонтированные компоненты остаются надежно закрепленными на протяжении всего срока службы оборудования без выхода кронштейна из строя из-за циклических напряжений, что превосходит многие альтернативы, полученные методом литья в ковкий чугун в песчаные формы в условиях большого цикла.

Отличная свариваемость и коррозионная стойкость: химический состав стали обеспечивает хорошую свариваемость для возможных модификаций или ремонта на месте, обеспечивая при этом внутреннюю коррозионную стойкость, которую можно повысить с помощью соответствующей обработки поверхности. Эта долговечность важна для брекетов, подвергающихся воздействию промышленных сред, где влага, химикаты и перепады температур являются обычным явлением.

2. Точное производство для оптимального соответствия и функциональности.

При производстве этого крепежного кронштейна используется сложный двухэтапный производственный подход:

Литье по выплавляемым моделям из стали (процесс по выплавляемым моделям): Основным методом формования является литье по выплавляемым моделям из стали. Эта передовая технология литья позволяет изготавливать брекеты сложной геометрии с исключительной точностью размеров и чистотой поверхности непосредственно из керамической формы. Он позволяет создавать сложные элементы, которые были бы затруднительны при использовании других методов: встроенные ребра жесткости, специальные монтажные профили для конкретных компонентов, литые резьбовые вставки или бобышки для болтов, а также оптимизированное распределение материала для снижения веса. Для монтажных работ, требующих точной подгонки и сложных форм, литье по выплавляемым моделям обеспечивает значительные преимущества по сравнению с литьем в песчаные формы в плане достижения жестких допусков и сокращения вторичных операций. По сравнению с литьем из алюминия оно обеспечивает необходимую прочность и долговечность для монтажа тяжелых компонентов.

Высокоточная обработка на станке с ЧПУ: после отливки кронштейн подвергается тщательной обработке на станке с ЧПУ для достижения окончательных функциональных характеристик:

Совершенство монтажной поверхности: все поверхности, которые контактируют с установленными компонентами или конструкцией вилочного погрузчика, обработаны с высокой точностью с соблюдением строгих допусков на плоскостность, параллельность и перпендикулярность. Это обеспечивает максимальную площадь контакта и равномерное распределение нагрузки, предотвращая локализованную концентрацию напряжений и обеспечивая надлежащую герметизацию там, где это необходимо.

Точность отверстий для крепежа: отверстия для болтов, отверстия для установочных штифтов и монтажные пазы подвергаются чистовой обработке посредством сверления, развертывания или фрезерования для достижения допусков IT7 или более жестких. Это гарантирует точное выравнивание во время установки и правильное закрепление крепежа, что крайне важно для сохранения положения компонента в условиях вибрации.

Оптимизация качества поверхности: операции механической обработки обеспечивают контролируемое качество поверхности на всех функциональных поверхностях, обеспечивая надлежащее сжатие прокладки там, где это возможно, и облегчая точное приложение крутящего момента во время сборки.

3. Разработано посредством интегрированного технологического проектирования.

Надежность и производительность кронштейна являются результатом целостного подхода к проектированию процесса:

Конструкция, оптимизированная для применения: с помощью инструментов вычислительного анализа геометрия кронштейна оптимизируется для конкретных условий монтажа с учетом таких факторов, как вес компонента, вибрационные характеристики, тепловое расширение и доступность для обслуживания. Это гарантирует, что кронштейн точно спроектирован для выполнения его предполагаемой функции, а не является универсальным решением.

Интегрированная с производством разработка: процесс проектирования одновременно учитывает требования к литью по выплавляемым моделям, стратегии обработки и вопросы сборки. Этот комплексный подход оптимизирует конструкцию модели для обеспечения целостности отливки, одновременно устанавливая исходные данные обработки, которые гарантируют окончательные размерные соотношения между монтажными элементами, в результате чего компоненты идеально подходят во время установки.

Проверка производительности и тестирование: каждая конструкция кронштейна проходит строгую проверку, включая испытания на вибрацию для имитации условий эксплуатации, механические испытания для проверки несущей способности и испытания сборки для обеспечения совместимости с установленными компонентами и конструкцией вилочного погрузчика.

Сценарии использования:

Монтаж компонентов гидравлической системы: используется в качестве монтажных кронштейнов для гидравлических насосов, клапанных блоков, фильтров и аккумуляторов, обеспечивая надежные точки крепления, которые должны выдерживать вибрации, вызванные давлением, и тепловое расширение.

Установка электрической системы и системы управления: используется для монтажа электрических панелей управления, распределительных коробок, проводных кабелепроводов и приборов, обеспечивая надежное расположение чувствительных электронных компонентов и защиту от повреждений, вызванных вибрацией.

Крепление системы безопасности и защиты: используется для крепления каркасов безопасности оператора, защитных ограждений, боковых щитков и сигнальных устройств, требующих надежного монтажа, сохраняющего целостность в условиях потенциальных ударов.

Интерфейс для аксессуаров и крепления: предназначен для установки специализированных аксессуаров, таких как фонари, камеры, датчики и вторичное оборудование, обеспечивая стандартизированные и надежные точки крепления для вспомогательных систем.

Преимущества аудитории:

1. Для операторов парка вилочных погрузчиков и менеджеров объектов:

Повышенная надежность оборудования и сокращение времени простоя. Точное изготовление и прочная конструкция этих крепежных кронштейнов сводят к минимуму вероятность возникновения сбоев в точках крепления, сокращая время внеплановых простоев, вызванных незакрепленными или неисправными креплениями компонентов. Это способствует повышению доступности оборудования и непрерывности работы.

Улучшенная целостность и безопасность системы. Надежное крепление компонентов гарантирует правильное расположение и работоспособность гидравлических, электрических систем и систем безопасности. Это снижает риск сбоев системы, утечек жидкости, короткого замыкания или отсоединения защиты, которые могут поставить под угрозу эксплуатационную безопасность.

Снижение затрат на техническое обслуживание и увеличенный срок службы. Прочность и виброустойчивость этих кронштейнов сокращают частоту технического обслуживания для повторной фиксации компонентов или замены кронштейнов. Их долговечность часто соответствует сроку службы установленных компонентов, что способствует снижению общих затрат на техническое обслуживание в течение жизненного цикла оборудования.

2. Для технических специалистов по обслуживанию вилочных погрузчиков и обслуживающего персонала:

Упрощенные процедуры установки и обслуживания. Прецизионные интерфейсы и стандартизированные функции монтажа обеспечивают правильную установку компонентов без внесения изменений. Это сокращает время установки, устраняет проблемы с выравниванием и сводит к минимуму вероятность ошибок при установке, которые могут поставить под угрозу производительность системы.

Стабильная производительность и сокращение количества обратных вызовов: надежная работа этих кронштейнов гарантирует, что установленные компоненты остаются в безопасности между интервалами технического обслуживания. Это сокращает количество обращений в сервисный центр для повторной затяжки компонентов или замены кронштейнов, повышая производительность технических специалистов и удовлетворенность клиентов.

Повышенная уверенность в диагностике: когда возникают проблемы с установленными системами, технические специалисты могут быть уверены в целостности кронштейна, что позволяет им сосредоточить диагностику на самих компонентах, а не подозревать проблемы с монтажом, что упрощает процессы поиска и устранения неисправностей и ремонта.

3. Для производителей вилочных погрузчиков и системных интеграторов:

Гибкость конструкции и эффективность интеграции. Эти прецизионные кронштейны предоставляют OEM-производителям надежные монтажные решения, которые способствуют эффективной интеграции системы во время производства. Их стабильное качество и сборка оптимизируют процессы сборки и сокращают производственные отклонения.

Дифференциация качества и улучшение бренда: Использование высококачественных, прецизионно изготовленных монтажных кронштейнов демонстрирует внимание к деталям и приверженность надежности. Это выделяет оборудование на конкурентных рынках и повышает репутацию бренда в области качества и долговечности.

Сокращение гарантийных претензий и затрат на поддержку. Надежность этих кронштейнов сводит к минимуму сбои при монтаже, сокращая гарантийные претензии и связанные с ними затраты на поддержку. Это способствует повышению прибыльности и удовлетворенности клиентов за счет меньшего количества проблем на местах.

Сравнительный анализ преимуществ:

Спецификация крепежных кронштейнов GS20MnSN Investment Cast представляет собой продуманное инженерное решение, основанное на конкретных требованиях применения:

по сравнению с литьем в песчаные формы из ковкого чугуна. Хотя литье в песчаные формы из ковкого чугуна обеспечивает экономические преимущества для простых форм, его более низкая прочность на разрыв и усталостная прочность по сравнению со сталью GS20Mn5+N делают его менее подходящим для монтажных работ, подверженных постоянной вибрации и динамическим нагрузкам. Стальной сплав обеспечивает превосходные характеристики при монтаже в сложных условиях, когда выход из строя кронштейна может привести к отсоединению компонентов.

по сравнению со сборными стальными кронштейнами. Сварные конструкции из стальных листов или фасонных профилей часто страдают от несоответствия размеров, сварочных искажений и снижения усталостной долговечности в точках сварки. Монолитная конструкция кронштейна, отлитого по выплавляемым моделям, обеспечивает превосходную точность размеров, постоянство и усталостные характеристики без недостатков, связанных со сваркой.

по сравнению с ковкой: Ковка позволяет получить компоненты с превосходной зернистой структурой, но ограниченной относительно простой геометрией. Сложные формы, часто необходимые для монтажных кронштейнов, с различными ориентациями крепления, встроенными функциями и оптимизированным распределением материала, более экономически и технически осуществимы за счет литья по выплавляемым моделям.

по сравнению с алюминиевым литьем: Алюминиевое литье, как правило, не подходит для первичного монтажа вилочных погрузчиков из-за недостаточной прочности и жесткости для крепления тяжелых компонентов. Несмотря на преимущество в весе, алюминию не хватает необходимой несущей способности и виброустойчивости для большинства случаев монтажа вилочных погрузчиков.

Заключение:

Прецизионный крепежный кронштейн для сборки вилочного погрузчика демонстрирует, как целенаправленный выбор материалов и передовые технологии производства объединяются для решения фундаментальных проблем монтажа промышленного оборудования. Благодаря выбору прочного стального сплава GS20Mn5+N, использованию точности размеров стального литья по выплавляемым моделям, применению точной механической обработки для достижения идеальных монтажных интерфейсов и проведению всей разработки посредством комплексного технологического проектирования, этот продукт обеспечивает надежную работу там, где безопасность компонентов имеет первостепенное значение. Это гарантирует, что критически важные системы остаются правильно смонтированными и функциональными на протяжении всего срока службы погрузочно-разгрузочного оборудования, способствуя эксплуатационной безопасности, надежности и эффективности. Для производителей, создающих долговечное оборудование, и для операторов, которые зависят от стабильной производительности, этот крепежный кронштейн представляет собой важный элемент поддержания целостности системы и безупречной работы.
