Приводной механизм магазина инструментов из кованой стали

В высокоскоростной и высокоточной работе современных обрабатывающих центров с ЧПУ каждый компонент, выполняющий функцию передачи мощности, является краеугольным камнем эффективности производства. Среди них приводной механизм магазина инструментов из кованой стали выделяется как критически важный основной компонент, интерпретирующий идеальное сочетание передового технологического проектирования и превосходных характеристик материалов.

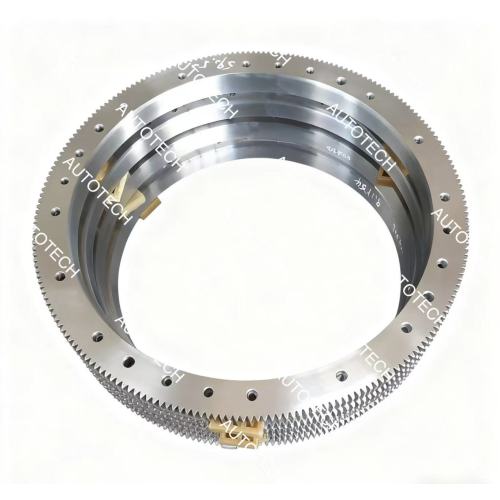

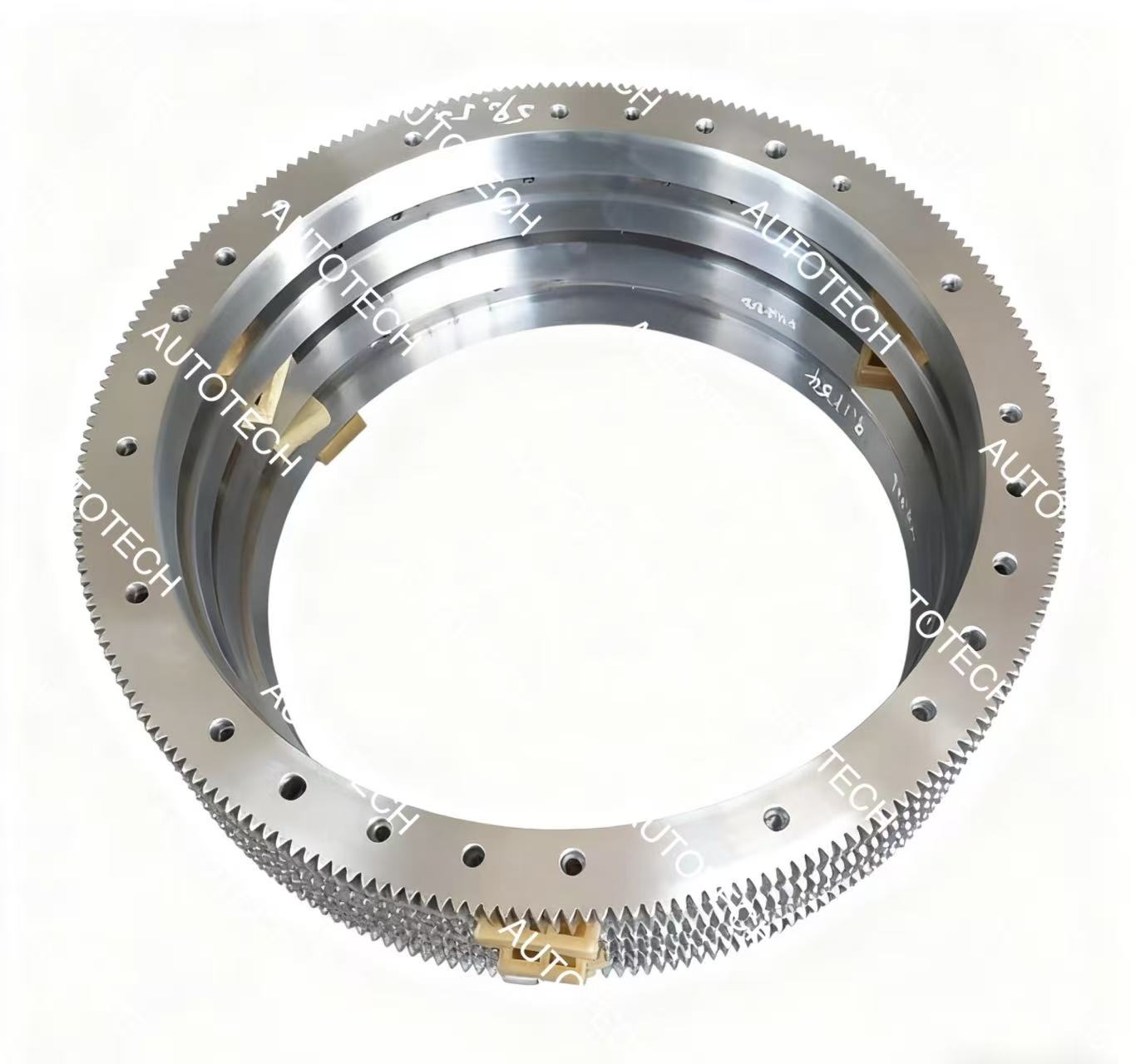

Эта прочная цилиндрическая шестерня весом 39,36 кг выполняет важнейшую задачу точной индексации и надежного вращения магазина инструментов. Его производительность напрямую определяет время безотказной работы станка, скорость смены инструмента и общую эффективность производства, становясь незаменимым «силовым сердцем» автоматизированной обработки. За этой стабильной и эффективной работой лежит строгая производственная логика: мы отказываемся от ограничений литья в песчаные формы из ковкого чугуна и литья алюминия и используем высококачественную сталь № 45 в качестве основного материала в сочетании с профессиональным процессом ковки.

Процесс ковки придает шестерне плотную внутреннюю структуру, исключительную прочность на разрыв и износостойкость, что позволяет ей сохранять превосходную стабильность размеров даже при длительных циклических нагрузках. По сравнению с компонентами, изготовленными методами литья по выплавляемым моделям, литья в песчаные формы из ковкого чугуна или литья из алюминия, этот кованый механизм имеет очевидные преимущества в работе в условиях высоких напряжений при автоматической смене инструмента, эффективно избегая таких рисков, как деформация и износ, которые могут привести к остановке производства.

После ковки шестерня подвергается многоэтапной прецизионной обработке, которая дополнительно оптимизирует ее размерную точность и качество поверхности, обеспечивая плавную интеграцию со шпиндельной обработкой и системами управления инструментом обрабатывающих центров с ЧПУ. Каждое звено от выбора материала до реализации процесса является проявлением научного технологического проектирования, что делает приводной механизм магазина инструментов из кованой стали не только компонентом, но и гарантией для предприятий повышения эффективности производства, снижения затрат на техническое обслуживание и повышения качества обработки.

Для высокотехнологичных сценариев обработки с ЧПУ, требующих стабильности и эффективности, приводной механизм магазина инструментов из кованой стали , который объединяет в себе ковку, прецизионную обработку и превосходное технологическое проектирование и превосходит по производительности литье в песчаные формы из высокопрочного чугуна, литье алюминия и стальное литье по выплавляемым моделям, несомненно, является оптимальным выбором для компонентов передачи мощности.

Особенности продукта:

Превосходная целостность материала благодаря ковке: основная прочность этого механизма обусловлена ​​ковкой из стальной заготовки № 45. Эта среднеуглеродистая сталь идеально подходит для изготовления высокопрочных деталей, требующих хорошей прочности и износостойкости. Процесс горячей ковки уточняет зернистую структуру стали, создавая непрерывный, ориентированный по потоку рисунок зерен, повторяющий контур зубьев шестерни. Это приводит к значительному повышению усталостной прочности и ударопрочности в корне каждого зуба – точке наибольшей концентрации напряжений.

Эта кованая целостность обеспечивает фундаментальное преимущество в производительности по сравнению с шестернями, изготовленными методом литья по выплавляемым моделям из стали или литья в песчаные формы из ковкого чугуна, где случайная литая структура зерен и потенциал микропористости могут привести к преждевременному усталостному разрушению зубьев при повторяющихся реверсивных нагрузках при индексации.

Оптимизированная масса для инерционной устойчивости: масса механизма составляет 39,36 кг, что является стратегически продуманным. Этот значительный вес обеспечивает значительную вращательную инерцию, что способствует плавному вращению с гашением вибраций во время старт-стоп индексации магазина. Стабильность, обеспечиваемая этой массой, предотвращает перескакивание или колебание при установке тяжелых инструментальных ящиков, обеспечивая точную фиксацию магазина на каждой инструментальной станции. Проектирование процесса обеспечивает оптимальное распределение этой массы в поковке, чтобы сбалансировать прочность и динамику вращения.

Прецизионная обработка для обеспечения критически важных характеристик: кованая заготовка представляет собой платформу для механической обработки мирового класса, определяющую точность и долговечность зубчатого колеса. Это включает в себя сложную последовательность операций:

Зубофрезерование/формирование зубьев шестерни: прямозубые зубья обрезаются с предельной точностью для достижения точного модуля, угла давления и шага. От этого зависит плавность зацепления и распределение нагрузки с ответной шестерней.

Интеграция термообработки: после черновой обработки шестерня подвергается точной термической обработке (обычно закалке и отпуску) для достижения однородной закаленной поверхности на боковых поверхностях зубьев для обеспечения износостойкости, сохраняя при этом прочный, пластичный сердечник для поглощения ударных нагрузок. После термообработки выполняются такие отделочные процессы, как зубошлифование или хонингование, чтобы исправить любые искажения и добиться окончательного, сверхточного профиля зуба и качества поверхности (значение Ra).

Обработка отверстия и монтажной поверхности: центральное отверстие и шпоночная канавка шлифуются с точными допусками для идеальной посадки на вал магазина без помех. Боковые поверхности обработаны плоско и параллельно, чтобы обеспечить правильную работу и предотвратить осевую нагрузку на подшипники.

Разработан для работы в условиях большого цикла и высоких нагрузок. Редуктор предназначен для передачи крутящего момента при вращении карусели, часто загруженной 30, 60 или даже 120 тяжелыми инструментами. Он должен выдерживать миллионы циклов индексации в течение всего срока службы машины. Сочетание прочности кованого материала, точной геометрии зубьев и контролируемого профиля твердости обеспечивает максимальную долговечность поверхности (устойчивость к точечной коррозии и износу) и прочность на изгиб у корня зуба.

Превосходные характеристики по сравнению с альтернативами литья: решающим является выбор метода ковки вместо метода литья. Редукторы для литья в песчаные формы из ковкого чугуна, хотя и являются экономически эффективными для некоторых применений, не обладают достаточной усталостной прочностью для выполнения этой сложной и высоконадежной задачи. Алюминиевое литье совершенно непригодно из-за недостаточной прочности и износостойкости. Однородность и направленная прочность кованой стали № 45 делают ее единственным подходящим выбором для тяжелонагруженного и высокопроизводительного оборудования с ЧПУ.

Сценарии использования:

Эта приводная шестерня является важным компонентом различных обрабатывающих центров с ЧПУ с автоматическими устройствами смены инструмента (АТС):

Магазины инструментов вертикального обрабатывающего центра (VMC): основное применение, в котором он приводит в движение магазин зонтичного, дискового или цепного типа, чтобы подать правильный инструмент на сменный рычаг.

Магазины инструментов для горизонтальных обрабатывающих центров (HMC): используются в более крупных HMC со значительным объемом хранения инструментов, где шестерни должны выдерживать более высокие инерционные нагрузки от более крупных и тяжелых сборок инструментов.

Высокоскоростные и высокопроизводительные станки: критически важны для станков, предназначенных для автоматической работы или производства без освещения, где надежность смены инструмента имеет первостепенное значение для максимального увеличения времени безотказной работы шпинделя в течение длительных периодов времени.

Тяжелые фрезерно-расточные станки: встречаются на больших станках напольного типа, где в инструментальном магазине хранятся массивные расточные оправки и фрезы, требующие передачи, способной передавать очень высокий крутящий момент.

Модернизация и продление жизненного цикла: используется в качестве запасной части премиум-класса для изношенных или вышедших из строя OEM-шестерен, восстанавливая исходную производительность и надежность старых центров с ЧПУ.

Целевая аудитория и преимущества:

Основная аудитория:
Инженеры-конструкторы станков с ЧПУ OEM
Менеджеры по техническому обслуживанию производственных предприятий и специалисты по ЧПУ
Интеграторы систем промышленной автоматизации
Владельцы цехов высокоточной обработки
Специалисты по MRO (техническому обслуживанию, ремонту и эксплуатации) по запчастям для станков

Ключевые преимущества для аудитории:

Максимальное увеличение времени безотказной работы и производительности станка. Надежность этого кованого механизма напрямую предотвращает одну из наиболее распространенных причин внеплановых остановок ЧПУ: выход из строя магазина инструментов. Его исключительный усталостный ресурс гарантирует, что система ATC без проблем выполняет миллионы циклов, сохраняя режущую способность шпинделя и исключая дорогостоящие простои для замены шестерен и связанной с этим перенастройки.

Гарантированная точность и повторяемость смены инструмента: прецизионная обработка профиля и отверстия зуба гарантирует точное угловое позиционирование. Это гарантирует, что каждый набор инструментов будет подаваться к рычагу смены инструмента точно в одном и том же месте цикл за циклом. Эта повторяемость имеет основополагающее значение для быстрой и бесперебойной замены инструмента, защищая дорогие инструменты и интерфейсы шпинделя.

Увеличенный срок службы и снижение совокупной стоимости владения. Хотя первоначальная стоимость кованого и прецизионно обработанного зубчатого колеса выше, чем у литого аналога, срок его службы экспоненциально дольше. Это устраняет необходимость многочисленных замен, затраты на рабочую силу, связанные с этими изменениями, а также производственные потери из-за простоев. Проектирование процесса, ориентированное на ковку, приводит к самым низким затратам в течение всего срока службы на час работы.

Гашение вибраций для более плавной работы. Значительная масса (39,36 кг) редуктора действует как маховик, гася крутильные колебания приводного двигателя и обеспечивая плавное ускорение и замедление. Это снижает шум, сводит к минимуму нагрузку на всю трансмиссию (двигатель, муфты, подшипники) и способствует более стабильной работе станка, что может улучшить качество поверхности при механической обработке.

Превосходная безопасность и снижение рисков. Катастрофический отказ шестерни в магазине инструментов может привести к серьезному повреждению конструкции магазина, держателей инструментов и рычага смены инструмента. Кованая конструкция обеспечивает максимальную защиту от внезапного хрупкого разрушения. Его предсказуемый характер износа позволяет контролировать состояние и плановую замену, предотвращая катастрофические вторичные повреждения и повышая общую безопасность мастерской.

Облегчает проектирование станков с более высокой производительностью: OEM-производителям использование компонентов такого калибра позволяет им создавать более быстрые, надежные и вместительные инструментальные магазины. Это позволяет им предлагать более длительные гарантии на систему ATC и завоевывать репутацию надежного оборудования, создавая значительное конкурентное преимущество на рынке.

Заключение:

Приводная шестерня магазина инструментов из кованой стали — это не просто компонент; это надежный пульс автоматизированной системы смены инструмента. Его создание посредством ковки и прецизионной обработки является решением технологического процесса, в котором неустанная долговечность и точность отдаются приоритету над первоначальной экономией затрат. Он обеспечивает огромную ценность, являясь невидимым стражем производительности ЧПУ, гарантируя, что нужный инструмент всегда находится в нужном месте в нужное время, цикл за циклом, год за годом. Для производителей, чья прибыльность зависит от времени безотказной работы шпинделя, а также для OEM-производителей, чья репутация зависит от надежности станков, это оборудование представляет собой незаменимую инвестицию в производительность, гарантирующую производительность и защищающую основное оборудование от высокой стоимости сбоев.
