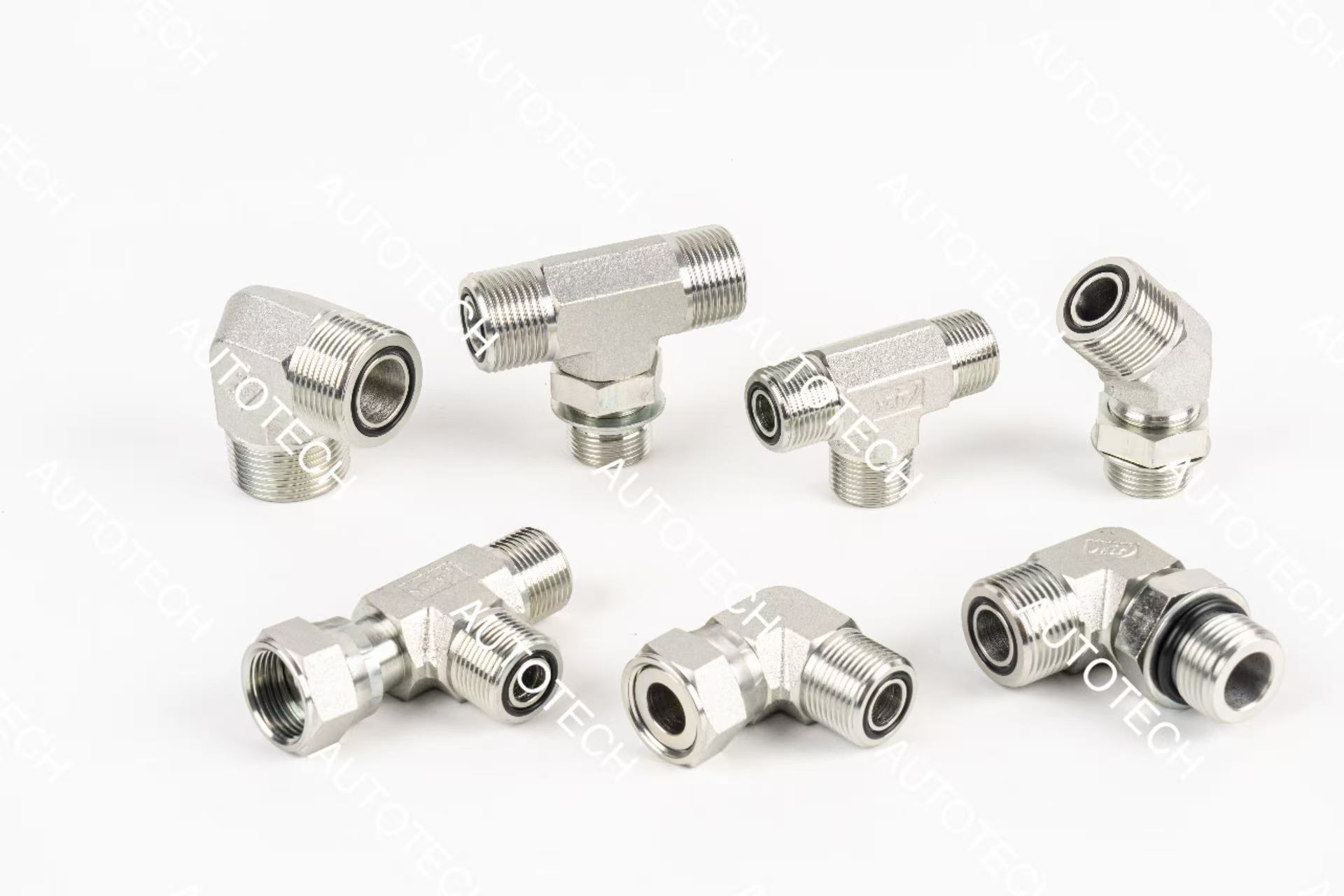

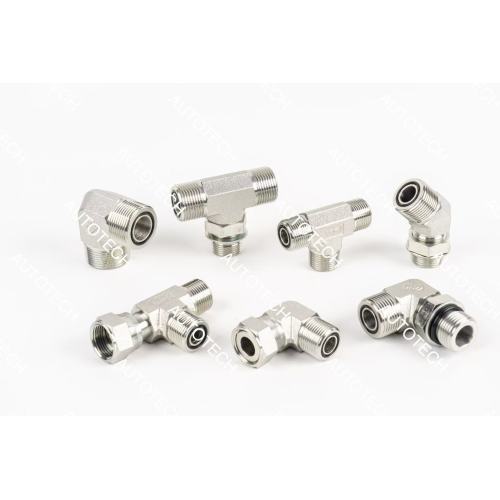

Гидравлические фитинги ORFS из оцинкованной углеродистой стали: герметичные соединения, соответствующие SAE J1453, для систем с высокими требованиями
В сфере спешелти кофе искусство текстурирования молока является ключом к превращению хорошего эспрессо в выдающийся. Полностью обработанный наконечник паровой палочки из AISI 316 является важнейшим компонентом производительности, служащим последним мостом между паровой системой коммерческой эспрессо-машины и молоком, определяющим качество микропены, которая определяет фирменные латте, капучино и флэт уайт. Для самых требовательных кафе, где стабильность и долговечность не подлежат обсуждению, этот наконечник паровой палочки не просто деталь — он меняет правила игры для бариста, стремящегося к совершенству.
Производство высокопроизводительных гидравлических соединителей включает в себя широкий спектр процессов: литье стали по выплавляемым моделям, литье в песчаные формы из ковкого чугуна, литье алюминия, ковку, механическую обработку, а также штамповку/холодную формовку, отвечающую различным требованиям по объему, точности и стоимости. Каждый метод имеет свои собственные сценарии применения: литье по выплавляемым моделям и ковка стали превосходно подходят для производства небольших объемов компонентов сложной формы, работающих под высоким давлением; Литье в песчаные формы из ковкого чугуна обеспечивает экономическую выгоду для среднесерийных деталей для тяжелых условий эксплуатации; Алюминиевое литье подходит для легких сред с низким давлением; Механическая обработка используется для изготовления высокоточных мелкосерийных фитингов. Однако когда дело доходит до крупносерийного производства фитингов ORFS, где точность критической уплотняющей поверхности, экономическая эффективность и устойчивость к воздействию окружающей среды имеют первостепенное значение, эти традиционные процессы терпят неудачу. Литье по выплавляемым моделям и ковка из стали являются слишком дорогостоящими для крупномасштабного производства, литье в песчаные формы из ковкого чугуна не обеспечивает точности размеров, необходимой для плоской уплотнительной поверхности и канавки для уплотнительного кольца, алюминиевое литье не может выдерживать высокое гидравлическое давление или суровые условия эксплуатации, а механическая обработка неэффективна для удовлетворения глобального спроса в больших объемах.
Что отличает гидравлические фитинги ORFS из оцинкованной углеродистой стали, так это их специализированный технологический дизайн, специально разработанный для обеспечения баланса между высокой производительностью и экономической ценностью. Этот технологический процесс, изготовленный из прочной углеродистой стали с помощью процессов массовой штамповки и холодной формовки с последующим нанесением защитного гальванического покрытия, исключает неэффективность и ограничения традиционных методов. Он преодолевает ограничения по высокой стоимости и небольшому объему литья и ковки стали, неточность размеров литья в песчаные формы из ковкого чугуна, недостатки сопротивления давлению алюминиевого литья и неэффективность механической обработки для массового производства. Процессы штамповки и холодной формовки обеспечивают постоянную геометрию каждого фитинга, что критически важно для точной плоской уплотнительной поверхности и концентрической канавки для уплотнительного кольца, образующих надежное уплотнение, а защитное гальваническое покрытие повышает устойчивость к воздействию окружающей среды, защищая от коррозии в суровых промышленных условиях и на открытом воздухе. Этот оптимизированный технологический процесс мастерски сочетает в себе прецизионное изготовление уплотняющей поверхности с экономическими и защитными преимуществами штампованной оцинкованной конструкции корпуса фитинга.
Руководствуясь этим тщательным технологическим проектированием, каждый атрибут гидравлических фитингов ORFS из оцинкованной углеродистой стали спроектирован для обеспечения максимальной производительности в гидравлических системах с высокими требованиями. Прочный базовый материал из углеродистой стали обеспечивает исключительную механическую прочность, соответствующую устойчивости к давлению кованых или стальных компонентов, отлитых по выплавляемым моделям, без связанных с этим высоких затрат и значительно превосходящих альтернативы, отлитые из алюминия. Равномерное гальваническое покрытие обеспечивает долговременную коррозионную стойкость, превосходя непокрытые детали из стали, отлитые по выплавляемым моделям, и компоненты, отлитые из ковкого чугуна в песчаные формы, во влажных, пыльных или химических средах. Их торцевое уплотнительное кольцо, соответствующее стандарту SAE J1453, прецизионно отформованное посредством штамповки и холодной формовки, гарантирует герметичность даже при экстремальной вибрации и термоциклировании, что позволяет избежать отказов уплотнения, типичных для неточно изготовленных фитингов, полученных от литья в песчаные формы или механической обработки из высокопрочного чугуна для больших объемов работ. Кроме того, крупносерийное производство, обеспечиваемое этим технологическим проектом, обеспечивает постоянство качества от партии к партии, что делает эти фитинги надежным выбором для мировых производителей промышленного оборудования и интеграторов гидравлических систем.
Гидравлические фитинги ORFS из оцинкованной углеродистой стали являются незаменимым выбором для промышленных предприятий, строительных фирм, производителей мобильного оборудования и подрядчиков гидравлических систем, которые отдают предпочтение производительности, экономичности и надежности. Они являются свидетельством того, насколько продуманное технологическое проектирование в сочетании с технологиями крупносерийной штамповки, холодной штамповки и цинкования превосходит традиционные методы производства, такие как литье стали по выплавляемым моделям, литье в песчаные формы из ковкого чугуна, литье алюминия, ковка и механическая обработка в больших объемах и требовательных гидравлических приложениях. Благодаря этим фитингам промышленность может доверять герметичным соединениям, соответствующим SAE J1453, которые выдерживают самые суровые условия эксплуатации, сокращают затраты на приобретение и техническое обслуживание и обеспечивают долгосрочную стабильность работы. В мире гидравлики высокого давления, где даже небольшая утечка может привести к дорогостоящему простою, гидравлические фитинги ORFS из оцинкованной углеродистой стали являются окончательным выбором, позволяющим сбалансировать превосходные характеристики и экономическую ценность.
Особенности продукта:
Превосходная технология уплотнения и защитная конструкция. Основная инновация фитингов ORFS заключается в методе уплотнения в сочетании с выбором прочных материалов.
Механизм торцевого уплотнительного кольца: Уплотнение достигается за счет эластомерного уплотнительного кольца (обычно Buna-N или Viton), установленного в канавке на плоской поверхности фитинга. При затягивании фитинга уплотнительное кольцо сжимается между двумя плоскими металлическими поверхностями, создавая высоконадежное герметичное уплотнение, исключительно устойчивое к вибрации и скачкам давления. Такая конструкция часто устраняет необходимость в герметиках для резьбы и допускает многократное использование без ухудшения качества уплотнения.
Прочность углеродистой стали с оцинкованной защитой. Использование углеродистой стали обеспечивает высокую прочность на разрыв и способность выдерживать давление (часто превышающее 6000 фунтов на квадратный дюйм), необходимые для гидравлических систем, работающих в тяжелых условиях. В процессе гальванизации фитинг покрывается слоем цинка, обеспечивая надежную защиту от коррозии от влаги, сырости и случайного воздействия жидкостей в промышленных условиях. Эта защита имеет решающее значение для сохранения целостности плоской уплотнительной поверхности и резьбы с течением времени.
Прецизионная штамповка и вторичная механическая обработка. Производство фитингов ORFS требует более детального технологического проектирования, чем более простые фитинги с развальцовкой, из-за критичности плоской уплотняющей поверхности.
Высокообъемная штамповка для формирования корпуса: основной корпус, гайка (где применимо) и другие неуплотняющие компоненты эффективно изготавливаются с помощью высокоскоростной штамповки. Это обеспечивает экономичное производство изделий сложной формы, сохраняя при этом превосходную однородность размеров резьбы и лысок под ключ. Эффективность штамповки этих элементов обеспечивает значительное преимущество в стоимости по сравнению с полностью обработанными или коваными альтернативами.
Обработка критической уплотняющей поверхности: определяющая плоская поверхность и канавка для уплотнительного кольца требуют исключительной точности и чистоты поверхности. Это достигается за счет вторичных операций обработки с ЧПУ. Плоскость поверхности (для предотвращения выдавливания уплотнительного кольца) и точная геометрия канавки (для правильного сжатия и удержания уплотнительного кольца) обрабатываются с жесткими допусками. Такое сочетание штампованного корпуса и обработанной поверхности является ключевым аспектом их технологического проектирования, сочетая экономичность с критической точностью.
Контраст с полной отливкой или ковкой: хотя весь фитинг можно изготовить с помощью литья по выплавляемым моделям или ковки, это часто менее экономично для больших объемов производства. Ковка обеспечивает превосходную прочность, но для достижения идеальной уплотняющей поверхности может потребоваться значительная механическая обработка. Штамповка корпуса и обработка только критической поверхности обычно являются наиболее экономически эффективным способом крупносерийного производства.
Преимущества конструкции и пригодность для применения: Фитинги ORFS обладают особыми преимуществами, которые диктуют их использование.
Отсутствие утечек: конструкция торцевого уплотнения известна почти абсолютным предотвращением утечек, что делает его идеальным для экологически чувствительных зон или систем, использующих дорогие или опасные жидкости.
Возможность повторного использования и простота сборки. Конструкция с плоской поверхностью менее подвержена повреждениям при обращении, чем коническая резьба или раструб. Уплотнительное кольцо легко заменяется, а фитинг можно многократно собирать без потери производительности.
Устойчивость к высокому давлению и импульсам: конструкция исключительно устойчива к скачкам давления и импульсной усталости, характерным для современных гидравлических систем.
Сценарии использования:
Эти фитинги предназначены для высокопроизводительных и ответственных гидравлических систем:
Мобильное тяжелое оборудование: широко используется в основных гидравлических контурах экскаваторов, бульдозеров, карьерных самосвалов и сельскохозяйственных комбайнов, где надежность имеет первостепенное значение.
Промышленные гидравлические агрегаты (HPU): для подключения насосов, клапанов и коллекторов в системах, требующих чистой и герметичной работы при заводских настройках.
Испытательные стенды и оборудование для моделирования: где герметичность не подлежит обсуждению для точного тестирования и сбора данных.
Гидравлические системы лесного хозяйства и судоходства: используются в условиях постоянной вибрации и суровых условий окружающей среды.
Любая система, испытывающая проблемы с вибрацией или термоциклированием: там, где традиционные резьбовые уплотнения склонны к выходу из строя.
Целевая аудитория и преимущества:
Основная аудитория:
Инженеры-проектировщики гидравлических систем для OEM-производителей
Суперинтенданты по техническому обслуживанию в горнодобывающей, строительной и тяжелой промышленности
Распределители гидравлической энергии, специализирующиеся на высокопроизводительных компонентах
Инженеры по производству мобильного оборудования (сельское хозяйство, строительство)
Техники по техническому обслуживанию в отраслях со строгим экологическим контролем
Ключевые преимущества для аудитории:
Непревзойденная надежность без утечек: это основное преимущество. Конструкция уплотнений ORFS практически исключает утечки, снижает расход жидкости, предотвращает загрязнение окружающей среды (ключевое условие соответствия требованиям EPA и OSHA) и поддерживает давление в системе для оптимальной производительности. Эта надежность напрямую приводит к снижению эксплуатационных расходов и сокращению времени простоев.
Превосходная производительность в суровых условиях: присущая уплотнению устойчивость к вибрации и термоциклированию делает эти фитинги идеальными для мобильного и высокодинамичного оборудования. Они сохраняют целостность там, где фитинги JIC или NPT могут выйти из строя, что приводит к увеличению интервалов технического обслуживания и уменьшению количества отказов на месте.
Превосходная долговечность и защита от коррозии: оцинкованное покрытие защищает фитинг от ржавчины, сохраняя важные уплотнительные поверхности и резьбу. Корпус из углеродистой стали обеспечивает прочность для работы под высоким давлением, предлагая долговечное решение, превосходящее незащищенные альтернативы из стали или алюминиевого литья в жестких условиях эксплуатации.
Экономическая эффективность жизненного цикла: хотя первоначальная стоимость единицы изделия может быть выше, чем у стандартного фитинга JIC, общая стоимость владения часто ниже. Экономия достигается за счет: исключения потерь жидкости, снижения расходов на очистку и экологических затрат, менее частой повторной затяжки или ремонта, а также увеличения срока службы компонентов. Технологический дизайн, ориентированный на штампованные корпуса, делает эту высокопроизводительную технологию доступной.
Простота обслуживания и ремонта. Многоразовая конструкция со сменными уплотнительными кольцами упрощает обслуживание. Технические специалисты могут уверенно отключать и повторно подключать линии, не повреждая механизм уплотнения, что ускоряет ремонт и замену компонентов.
Чистота и безопасность системы. Конструкция торцевого уплотнения сводит к минимуму риск попадания мусора с резьбы в гидравлическую систему, который может повредить чувствительные клапаны и насосы. Это также создает более безопасную и чистую рабочую среду без утечек масла.
Заключение:
Гидравлические фитинги ORFS из оцинкованной углеродистой стали — это сложное решение, основанное на прагматичном технологическом проектировании. Они успешно сочетают крупносерийное и экономически эффективное производство штамповки корпуса фитинга с точностью обработки на станках с ЧПУ критически важных уплотняющих поверхностей, защищенных прочным гальваническим покрытием. Такой подход позволяет им обеспечить исключительную герметичность конструкции торцевого уплотнения, при этом обеспечивая баланс между производительностью и экономичностью. Они заполняют жизненно важную нишу между стандартными раструбными фитингами и сверхдорогими, полностью коваными специальными фитингами, предоставляя инженерам надежный и высокопроизводительный вариант для решения самых сложных задач, связанных с гидроэнергетикой. По сути, они представляют собой место, где интеллектуальное производство сочетается с бескомпромиссными гидравлическими характеристиками, гарантируя, что системы работают чисто, эффективно и надежно под давлением.
