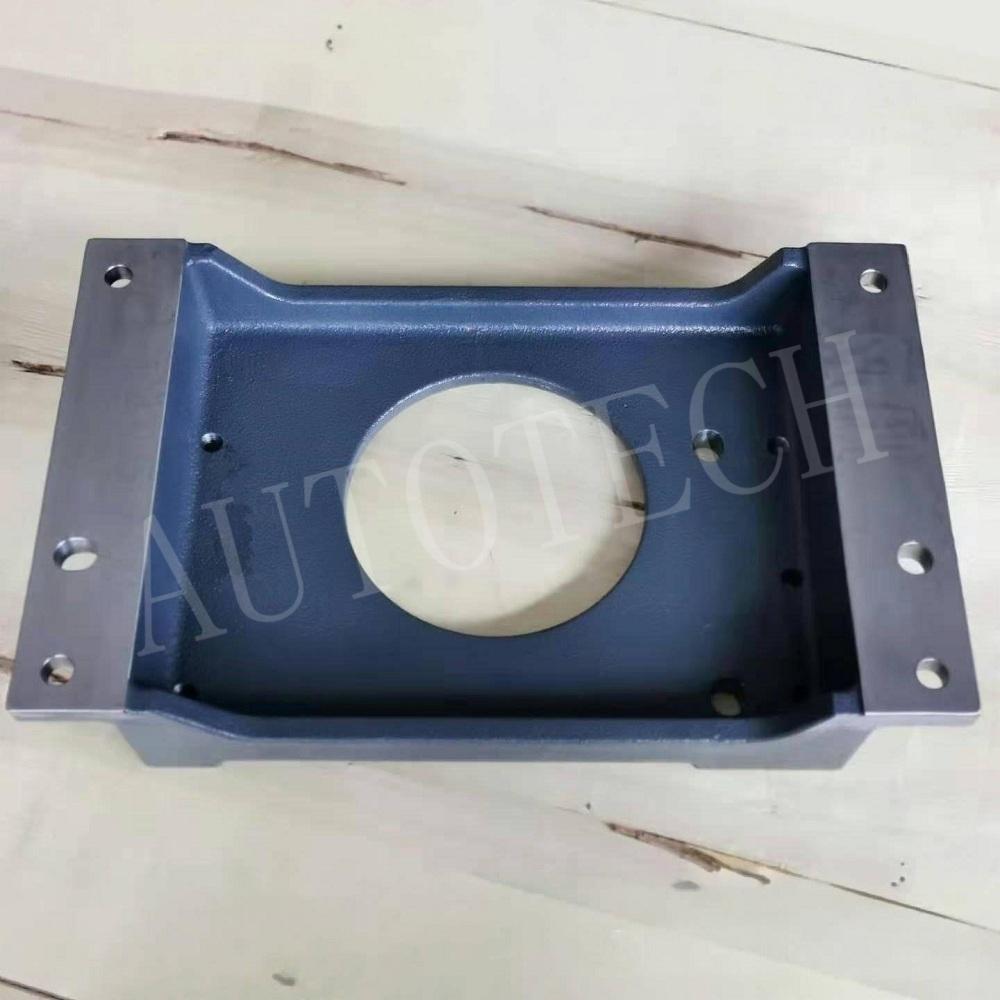

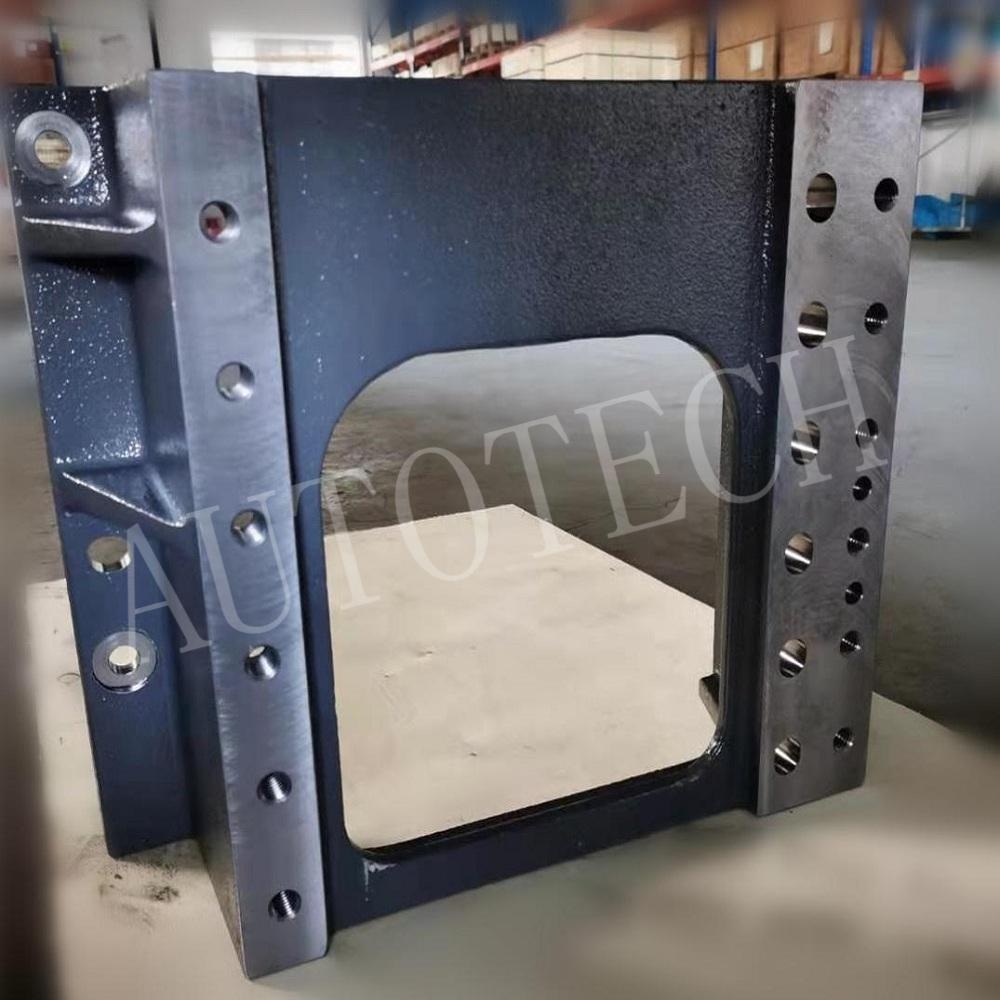

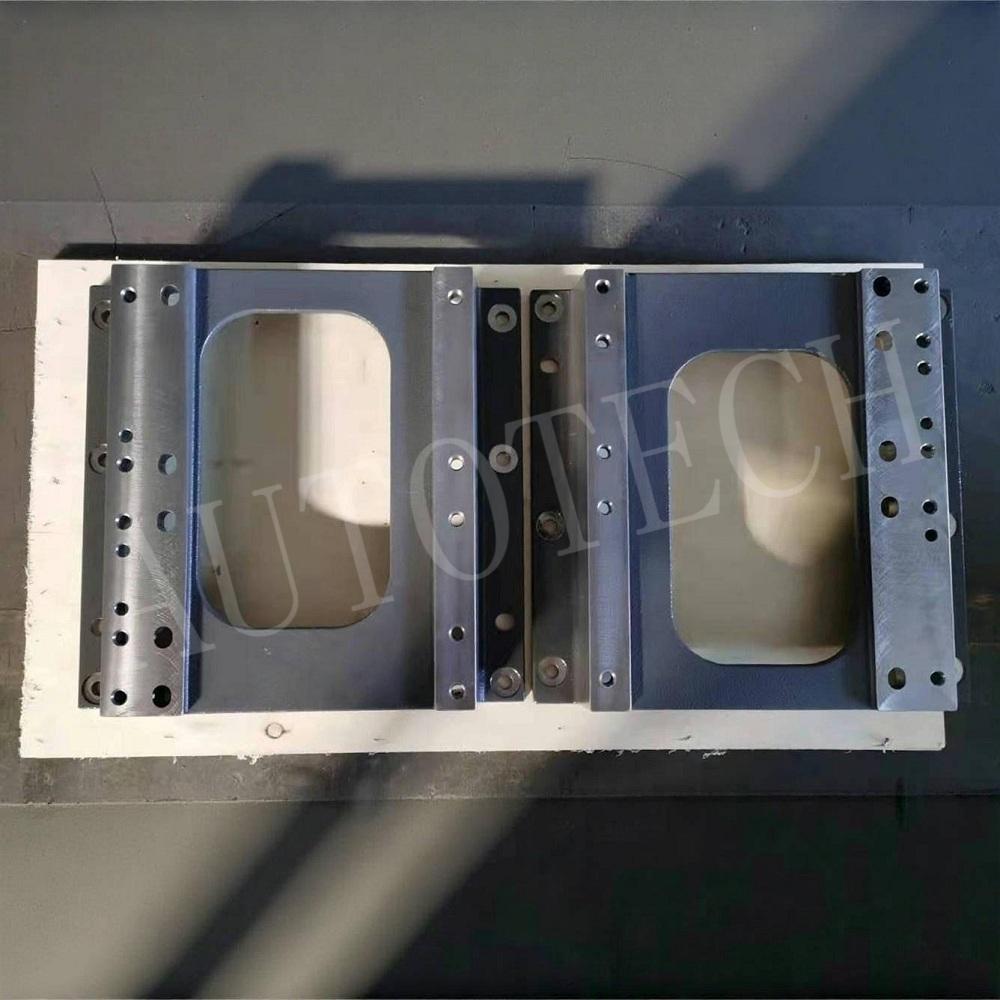

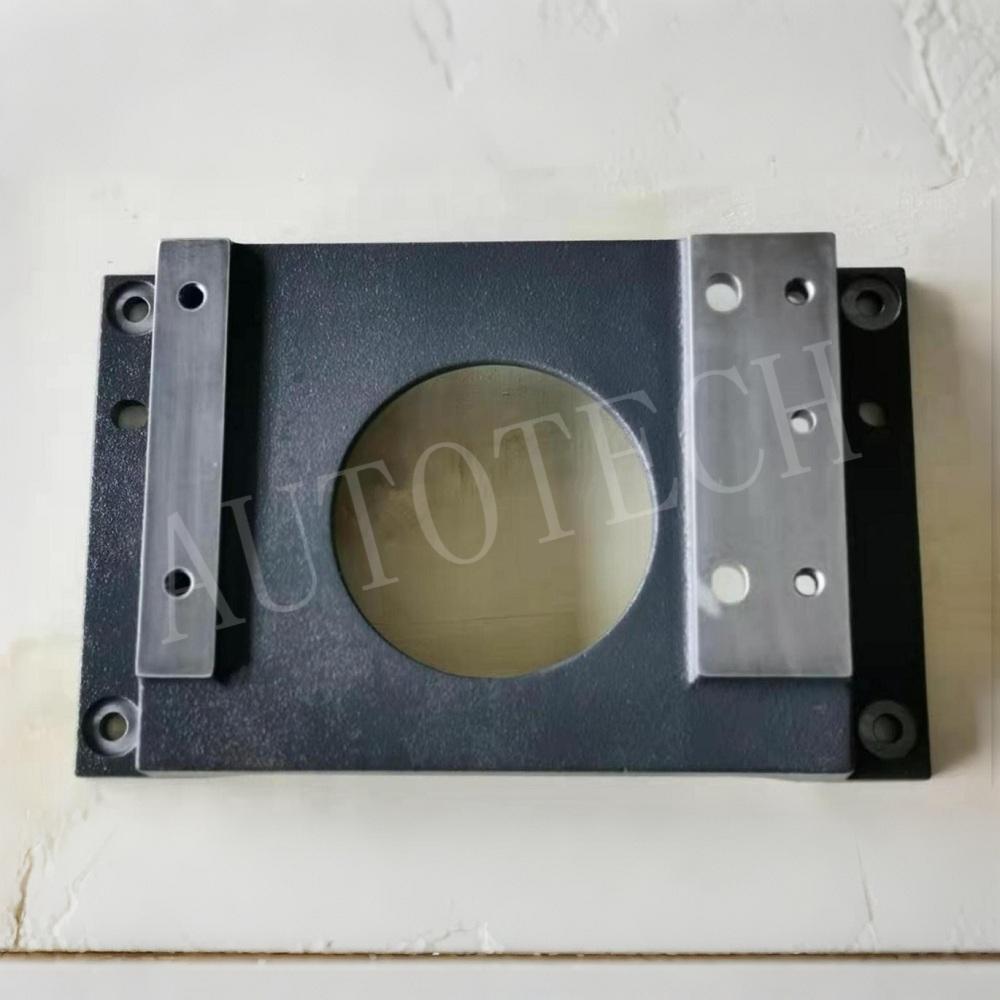

Кронштейн для магазина инструментов с ЧПУ для литья в песчаные формы

Этот кронштейн, изготовленный из высокопрочного серого чугуна класса 30 (HT300) — материала, известного своей жесткостью, износостойкостью и вибропоглощающими свойствами, — и очищенный с помощью тщательных процессов механической обработки, обеспечивающих сверхжесткие допуски на размеры, использует экономичность литья в песчаные формы — метода, идеального для создания сложных, несущих нагрузку промышленных деталей. При весе 15,2 кг он обеспечивает стабильность, долговечность и точность размеров, необходимые для высокоточных операций с ЧПУ, эффективно поддерживая динамические силы при быстрой смене инструмента.

В отличие от обычных монтажных компонентов, жесткость которых жертвует ради веса, этот кронштейн адаптирован к строгим требованиям обработки на станках с ЧПУ, обеспечивая стабильное выравнивание, уменьшая биение инструмента и продлевая срок службы как инструментального магазина, так и режущих инструментов. Наши знания в области технологического проектирования гарантируют, что независимо от того, используем ли мы литье в песчаные формы для компонентов из серого чугуна, литье по выплавляемым моделям из стали для высокопрочных изделий, литье из алюминия для легких задач или ковку для сценариев экстремальных нагрузок, основная приверженность точности и долговечности остается бескомпромиссной. Для производителей станков с ЧПУ, мастерских и групп промышленного обслуживания этот кронштейн для крепления магазина инструментов с ЧПУ для литья в песчаные формы представляет собой надежное и долговечное решение для поддержания максимальной производительности обработки, подкрепленное нашим обширным опытом в различных технологиях литья и ковки.

Особенности продукта:

1. Серый чугун HT300 (класс 30): оптимизирован для жесткости станков с ЧПУ.
HT300 (согласно GB 9439 и ASTM A48) представляет собой высокопрочный перлитный серый чугун с минимальной прочностью на растяжение 300 МПа, прочностью на сжатие 960 МПа и твердостью по Бринеллю 210-260 HB. Его микроструктура чешуйчатого графита обеспечивает исключительное гашение вибраций — важнейший атрибут для обработки на станках с ЧПУ, где чрезмерная вибрация может ухудшить точность детали и ускорить износ инструмента. Литье в песчаные формы гарантирует, что сложная геометрия кронштейна (включая монтажные отверстия, выравнивающие прорези и несущие поверхности) не содержит внутренних дефектов (например, пористости), а обработка на станке с ЧПУ после литья уточняет ключевые характеристики для достижения жестких допусков (CT 9-10 согласно ISO 8062), обеспечивая плавную интеграцию со стандартными инструментальными магазинами с ЧПУ (например, BT40, CAT50).

2. Прочная конструкция для загрузки инструментального магазина с ЧПУ.
Вес кронштейна, составляющий 15,2 кг, отражает усиленную конструкцию, разработанную для выдерживания статических и динамических нагрузок автоматизированных инструментальных магазинов (которые обычно вмещают 20–60 режущих инструментов общим весом 5–20 кг). Его конструкция, отлитая из песка, сочетает в себе прочность и экономическую эффективность: сердечники из смоляного песка позволяют точно воспроизводить внутренние элементы (например, каналы для прокладки кабелей), а обработанные дробеструйной обработкой поверхности (Ra 12,5–25 мкм) обеспечивают чистую, устойчивую к коррозии основу для дополнительного окраски или цинкования. Конструкция кронштейна также включает в себя встроенные установочные штифты и прорезные монтажные отверстия, что упрощает установку и позволяет выполнять микрорегулировку для обеспечения параллельности магазина инструментов со шпинделем ЧПУ.

3. Экономически эффективное долголетие для промышленных предприятий.
Литье в песчаные формы устраняет 2-3-кратную надбавку к цене кованых или сварных стальных кронштейнов, а износостойкость HT300 превосходит низкопрочный чугун (например, HT200) на 30-50% в многоцикловых приложениях с ЧПУ. Для мастерских и производственных предприятий это означает более низкую совокупную стоимость владения (TCO): меньшее количество замен сокращает время простоя, а последовательное выравнивание сводит к минимуму отходы инструмента (например, сломанные концевые фрезы или доработку деталей, выходящих за пределы допусков). Кронштейн также соответствует стандартам качества ISO 9001:2015, обеспечивая стабильность качества от партии к партии при крупносерийном производстве станков с ЧПУ.


Используйте сценарии:

Этот монтажный кронштейн разработан специально для обрабатывающих центров с ЧПУ и обладает следующими преимуществами:
- Вертикальные обрабатывающие центры (VMC): крепление автоматических устройств смены инструмента (ATC) в 3-, 4- и 5-осевых VMC, используемых в аэрокосмической, автомобильной промышленности или производстве пресс-форм.
- Горизонтальные обрабатывающие центры (HMC): поддержка цепных или карусельных инструментальных магазинов на крупносерийных производственных линиях (например, при производстве автомобильных компонентов), где быстрая и повторяемая смена инструментов имеет решающее значение.
- Модернизация станков с ЧПУ: замена изношенных или смещенных кронштейнов в старых центрах с ЧПУ для восстановления точности смены инструмента и продления срока службы станка.
- Пользовательские системы ЧПУ: служат основой для специализированных инструментальных магазинов (например, для хранения высокоскоростных или тяжелых инструментов) в индивидуальных решениях для обработки.

Он совместим с большинством ведущих марок станков с ЧПУ и стандартными интерфейсами инструментального магазина.

Устраненные болевые точки аудитории:
1. Несоосность магазина инструментов и потеря точности детали.
Стандартные кронштейны часто деформируются при повторяющихся нагрузках при смене инструмента, что приводит к наклону магазина инструментов и биению шпинделя (что может увеличить погрешность допусков детали на 0,02–0,05 мм). Высокая прочность на сжатие кронштейна HT300 исключает этот риск: независимые испытания показывают, что он сохраняет соосность в пределах ±0,01 мм после 100 000 смен инструмента, обеспечивая постоянную точность детали.

2. Чрезмерная вибрация и износ инструмента.
Материалы с низким демпфированием (например, сварная сталь) передают вибрацию шпинделя ЧПУ на инструментальный магазин, ускоряя износ кромки режущего инструмента на 20-40%. Свойства гашения вибрации HT300 снижают резонансные частоты на 15-25%, продлевая срок службы инструмента и снижая затраты на инструмент на 1000-5000 долларов США в год на центр с ЧПУ.

3. Сложная установка и регулировка.
Плохо спроектированные кронштейны не имеют функций регулировки, поэтому для их выравнивания требуется 2–4 часа квалифицированного труда. Монтажные отверстия и установочные штифты этого кронштейна с прорезями сокращают время установки до 30-60 минут, снижая трудозатраты и ускоряя настройку машины.

Для производителей станков с ЧПУ этот кронштейн упрощает производство, обеспечивая постоянную посадку и соответствие мировым стандартам качества. Для мастерских и производственных предприятий это снижает затраты на оснастку, повышает точность деталей и сводит к минимуму время простоя, что критически важно для соблюдения сжатых сроков производства и поддержания прибыльности. В отрасли, где даже незначительные неисправности компонентов могут нарушить работу всей производственной линии, монтажный кронштейн для магазина инструментов с ЧПУ HT300 Sand-Cast выделяется как выгодная инвестиция с низким уровнем риска для любой промышленной операции с ЧПУ.
