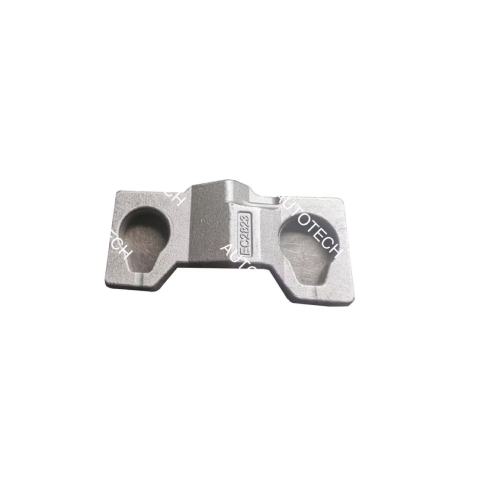

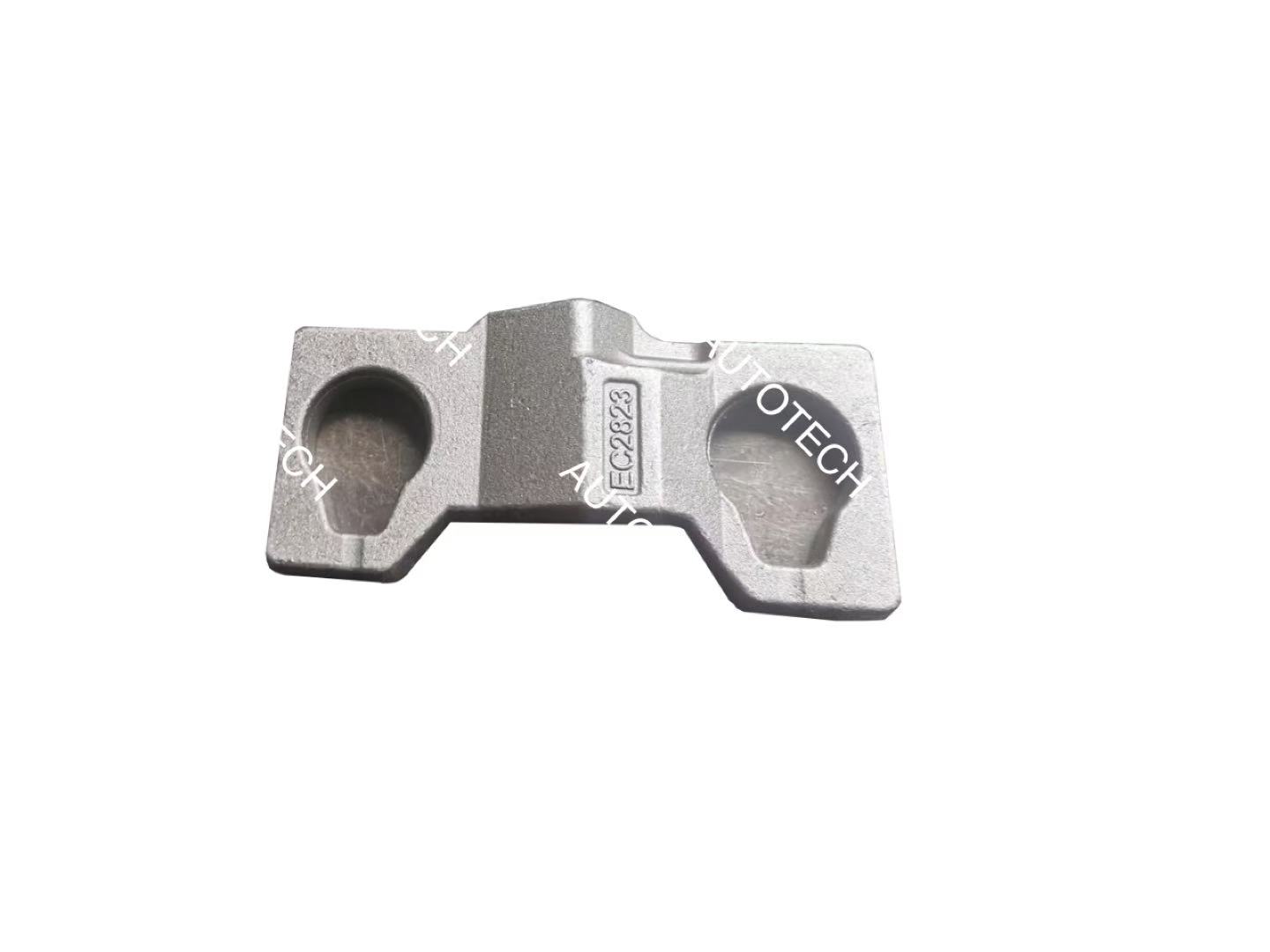

Кованый стопорный кронштейн подъемного цилиндра вилочного погрузчика

В суровых условиях промышленной обработки материалов надежность каждого компонента напрямую связана с эксплуатационной безопасностью и сроком службы оборудования. Кованый стопорный кронштейн цилиндра подъема вилочного погрузчика , являющийся основным и критическим компонентом, обеспечивающим безопасную работу подъемной системы вилочного погрузчика, стал стражем безопасности в промышленной сфере благодаря точному технологическому проектированию и превосходным характеристикам материалов.

Этот стопорный кронштейн весом нетто 5,2 кг служит идеальным механическим ограничителем подъемного механизма вилочного погрузчика. Он может эффективно предотвратить чрезмерное выдвижение мачты, полностью защитить гидравлическую систему и структурную целостность оборудования, а также создать надежную линию защиты для операций высокой интенсивности. Эта надежность обусловлена ​​строгим выбором процесса: мы отказываемся от традиционных процессов, таких как литье алюминия и литье в песчаные формы из ковкого чугуна, тщательно выбираем высококачественную конструкционную сталь S355.J2, формируем ее с помощью процесса ковки, а затем завершаем окончательную обработку посредством точной механической обработки.

По сравнению с литьем по выплавляемым моделям и другими процессами литья, процесс ковки придает компоненту более высокую ударопрочность, стабильность размеров под нагрузкой и абсолютную надежность. В течение длительного срока службы вилочных погрузчиков с частым подъемом и огромными ударными нагрузками этот кованый стопорный кронштейн может стабильно поглощать удары и долго выдерживать нагрузки, полностью избегая скрытых опасностей легкого растрескивания и деформации обычных литых компонентов и становясь незаменимой основной гарантией безопасной эксплуатации вилочных погрузчиков.

От выбора сырья до проектирования процесса, от структурной обработки ковки до детальной полировки прецизионной обработки — каждый аспект демонстрирует максимальное стремление к промышленной безопасности. Выбор кованого стопорного кронштейна подъемного цилиндра вилочного погрузчика означает решение обеспечить эксплуатационную безопасность с помощью профессиональных процессов и повысить эффективность работы с превосходным качеством.

Особенности продукта:

Бескомпромиссная структурная целостность благодаря ковке. Основой надежности этого кронштейна является его ковка из стали S355.J2. Этот процесс горячей ковки улучшает зернистую структуру стали, выравнивая ее по форме детали и устраняя внутреннюю пористость, пустоты и сегрегацию, характерные для литых компонентов. В результате получается деталь с превосходной плотностью, изотропными механическими свойствами (равномерная прочность во всех направлениях) и исключительной прочностью. Эта кованая целостность обеспечивает уровень ударопрочности и усталостной долговечности, которого нельзя надежно достичь при литье по выплавляемым моделям из стали или литье в песчаные формы из ковкого чугуна, особенно для деталей, предназначенных для работы в качестве физического упора.

Оптимизированное соотношение прочности и веса: кронштейн весом 5,2 кг имеет массу, которая обеспечивает необходимую жесткость и способность поглощать энергию, не будучи при этом чрезмерно тяжелым. Процесс ковки позволяет стратегически размещать материал, увеличивая толщину в точках удара с высокой нагрузкой и оптимизируя геометрию в других местах. Такое эффективное использование материала, являющееся прямым преимуществом интеллектуального технологического проектирования, позволяет создать компонент, который является одновременно прочным и легким по весу, что способствует повышению общей производительности вилочного погрузчика.

Прецизионная обработка критически важных интерфейсов: после ковки кронштейн подвергается комплексной обработке на станке с ЧПУ. Это не просто завершающий этап, а критический этап, определяющий функциональность. Ключевые особенности механической обработки включают в себя:

Прецизионные монтажные поверхности: плоские параллельные поверхности, обеспечивающие идеальное выравнивание и надежное крепление без дребезжания к раме или цилиндру вилочного погрузчика.

Точные отверстия: отверстия для штифтов или болтов точного размера и расположения, которые гарантируют правильное соединение с мачтой или ограничительной системой.

Обработка ударной поверхности: Точная поверхность, которая контактирует с движущимся компонентом, обрабатывается с определенным допуском и ориентацией, что обеспечивает стабильную, предсказуемую эффективность торможения и равномерное распределение износа.

Эта обработка превращает прочную кованую заготовку в прецизионный компонент интерфейса.

Разработан для работы в тяжелых условиях: геометрия кронштейна специально разработана для управления кинетической энергией. Ударная поверхность часто расположена под углом или имеет профилированную форму для оптимального распределения усилий на корпус кронштейна, а затем на основную раму вилочного погрузчика. Радиусы достаточно велики, чтобы предотвратить образование трещин, связанных с концентрацией напряжений, и этот конструктивный аспект гораздо эффективнее реализуется в кованой детали, чем в литой, где острые углы и тонкие сечения могут быть слабыми местами.

Долговечность и удобство в обслуживании: материал S355.J2 обладает превосходной свариваемостью и может быть покрыт долговечными покрытиями (например, порошковым покрытием, горячим цинкованием) для защиты от коррозии на складе или на открытом воздухе. Присущая ему прочность означает, что он сохраняет функцию безопасности даже при использовании защиты поверхности, в отличие от некоторых альтернатив, где коррозия может критически ослабить деталь.

Сценарии использования:

Этот кронштейн является жизненно важным компонентом безопасности в различном вилочном погрузчике и погрузочно-разгрузочном оборудовании:

Предотвращение чрезмерного выдвижения основной мачты. Основное применение — это стопор подъемного цилиндра или рельса мачты, предотвращающий подъем вил и каретки за пределы безопасных механических пределов мачты, что может привести к катастрофическому выходу из строя.

Ограничение свободного подъема: в вилочных погрузчиках с несколькими ступенями мачты оно может действовать как ограничитель, определяющий конец свободного хода, обеспечивая правильное зацепление вспомогательных ступеней.

Ограничение высоты навесного оборудования: для вилочных погрузчиков со специальным навесным оборудованием (например, зажимами для картонных коробок, вращателями) специальные кронштейны могут ограничивать перемещение навесного оборудования во избежание столкновения с верхним ограждением или мачтой.

Вилочные погрузчики тяжелой и большой грузоподъемности: особенно важны для контейнерных погрузчиков, вилочных погрузчиков большой грузоподъемности (более 15 000 фунтов) и машин тяжелой промышленности, где кинетическая энергия при остановке огромна.

Модернизация и повышение безопасности: используется в качестве замены изношенных или вышедших из строя концевых упоров OEM или в качестве дополнительной меры безопасности в программах обновления автопарка.

Целевая аудитория и преимущества:

Основная аудитория:
OEM-производитель вилочных погрузчиков (производитель оригинального оборудования) Инженеры по проектированию и безопасности
Менеджеры по техническому обслуживанию промышленного парка и специалисты по безопасности
Менеджеры по дилерскому обслуживанию вилочных погрузчиков и запчастям
Специалисты по модернизации погрузочно-разгрузочного оборудования (MHE)
Должностные лица по закупкам производственных и логистических объектов

Ключевые преимущества для аудитории:

Повышенная эксплуатационная безопасность и снижение рисков. Этот кронштейн представляет собой фундаментальную инженерную защиту от серьезного вида отказа — чрезмерного выдвижения мачты. Его повышенная надежность гарантирует сохранение этой функции безопасности при любых условиях эксплуатации, обеспечивая непосредственную защиту персонала, груза и самого актива. Это снижает риск несчастных случаев, ответственности и дорогостоящих нарушений нормативных требований.

Защита критически важных и дорогостоящих активов. Обеспечивая надежный и надежный стопор, кронштейн предотвращает повреждение гидравлического подъемного цилиндра (предотвращая выброс), цепей мачты, роликов и самой конструкции мачты. Стоимость неисправного концевого упора — это не только кронштейн, но потенциально десятки тысяч долларов на ремонт мачты/цилиндра и недели простоя. Этот компонент представляет собой недорогой страховой полис для дорогостоящих систем.

Увеличенный срок службы оборудования и сокращение времени простоя. Исключительная усталостная и ударопрочность кованого кронштейна означает, что он будет без сбоев выполнять свою функцию в течение всего срока службы вилочного погрузчика. Это исключает незапланированные простои для аварийного ремонта системы ограничения и предотвращает каскадное повреждение, которое может вызвать неудачная остановка. Это максимизирует доступность и производительность оборудования.

Точность и стабильность в работе: прецизионная обработка обеспечивает точную и повторяемую точку остановки. Это позволяет операторам уверенно работать на большой высоте, зная, что оборудование остановится предсказуемо. Это также обеспечивает стабильную производительность всего парка техники, упрощая обучение операторов и снижая ожидания.

Превосходная совокупная стоимость владения (TCO). Хотя себестоимость единицы кованого и обработанного кронштейна выше, чем простого литья, его совокупная стоимость владения значительно ниже. Преимущества включают в себя: почти нулевой коэффициент замены, предотвращение катастрофических вторичных повреждений, отсутствие инцидентов, связанных с безопасностью, и сохранение стоимости вилочного погрузчика при перепродаже. Выбор ковки при проектировании процесса — это инвестиция в экономику жизненного цикла.

Соответствие строгим производственным стандартам: отслеживаемый материал (S355.J2) и контролируемый процесс ковки/механической обработки обеспечивают документальное подтверждение качества и соответствия спецификациям OEM и международным стандартам безопасности оборудования (например, ISO, ANSI). Это крайне важно для OEM-производителей и крупных автопарков со строгими протоколами обеспечения качества.

Сравнительное производственное преимущество:

Выбор ковки + механической обработки является решающей стратегией проектирования процесса:

по сравнению с литьем в песчаные формы из ковкого чугуна: Ковка обеспечивает значительно превосходящую ударную вязкость и усталостную прочность. Чугун хрупок и может сломаться при резком ударе, тогда как кованая сталь в качестве предупреждения может пластически деформироваться.

по сравнению с алюминиевым литьем: алюминию не хватает прочности и жесткости, необходимых для применения в условиях высоких ударов и высоких нагрузок. Он будет склонен к изгибу, необратимой деформации или выходу из строя.

по сравнению со стальным литьем по выплавляемым моделям: хотя литая сталь обеспечивает хорошую детализацию, она обычно имеет более низкие механические свойства, чем кованая сталь той же марки, и может быть более восприимчива к изолированным дефектам. Ковка гарантирует более прочную и надежную внутреннюю структуру защитной детали.

Заключение:

Кованый стопорный кронштейн подъемного цилиндра вилочного погрузчика не является аксессуаром; это фундаментальный интегратор безопасности и защитник системы. Его процесс проектирования, который требует ковки для обеспечения целостности ядра и механической обработки для обеспечения функциональной точности, является прямым ответом на неумолимые физические реалии обработки материалов. Оно обеспечивает несомненную ценность, обеспечивая безопасность персонала, защиту капиталоемкого оборудования от катастрофических повреждений и обеспечение бесперебойной работы автопарка. Для OEM-производителей, стремящихся создавать долговечные и безопасные вилочные погрузчики, а также для операторов автопарков, стремящихся максимально увеличить время безотказной работы и минимизировать риски, этот компонент является неоспоримым элементом разумного проектирования и ответственной эксплуатации. Это является свидетельством того принципа, что истинная экономия промышленного оборудования заключается не в самой дешевой детали, а в той, которая никогда не выходит из строя.
