1. Обзор и контекст применения

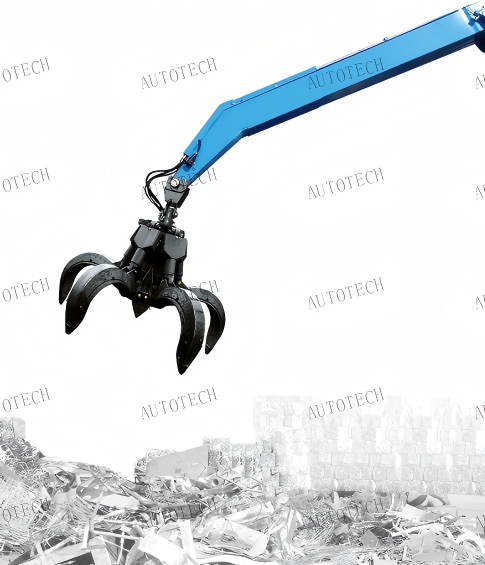

Гидравлический захватный захват HeavyDuty Scrap Handler — это критически важное навесное оборудование, разработанное для мобильных и стационарных перегружателей лома, работающих в самых сложных промышленных условиях, включая заводы по переработке черных и цветных металлов, сталелитейные цеха, портовые склады металлолома и тяжелые сносные площадки. В качестве основного несущего элемента между стрелой гидравлического экскаватора и грудой металлолома этот захват должен выдерживать повторяющиеся сильные удары, сильный абразивный износ от лома с острыми кромками, а также значительные статические и динамические силы зажима, которые могут превышать несколько тонн за цикл.
Этот захват, предназначенный для непрерывной работы 24 часа в сутки, 7 дней в неделю, напрямую влияет на производительность, безопасность и топливную экономичность погрузчика. Преждевременный отказ, такой как растрескивание, чрезмерная деформация или быстрый износ, приведет к дорогостоящим простоям, небезопасным условиям труда и дорогостоящей логистике замены. Таким образом, каждый аспект этого компонента, от выбора материала до окончательной проверки, основан на строгой инженерной философии предотвращения отказов.
2. Выбор материала — ковкий чугун QT 700.

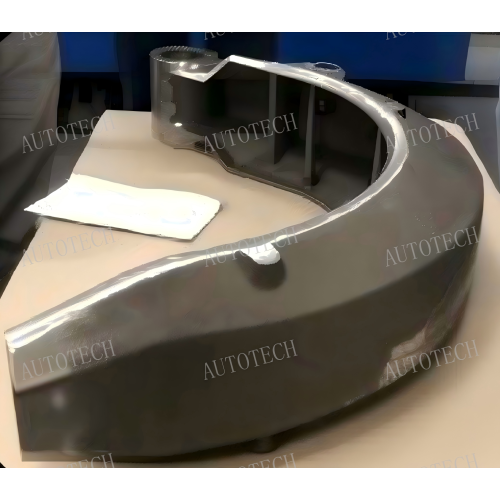

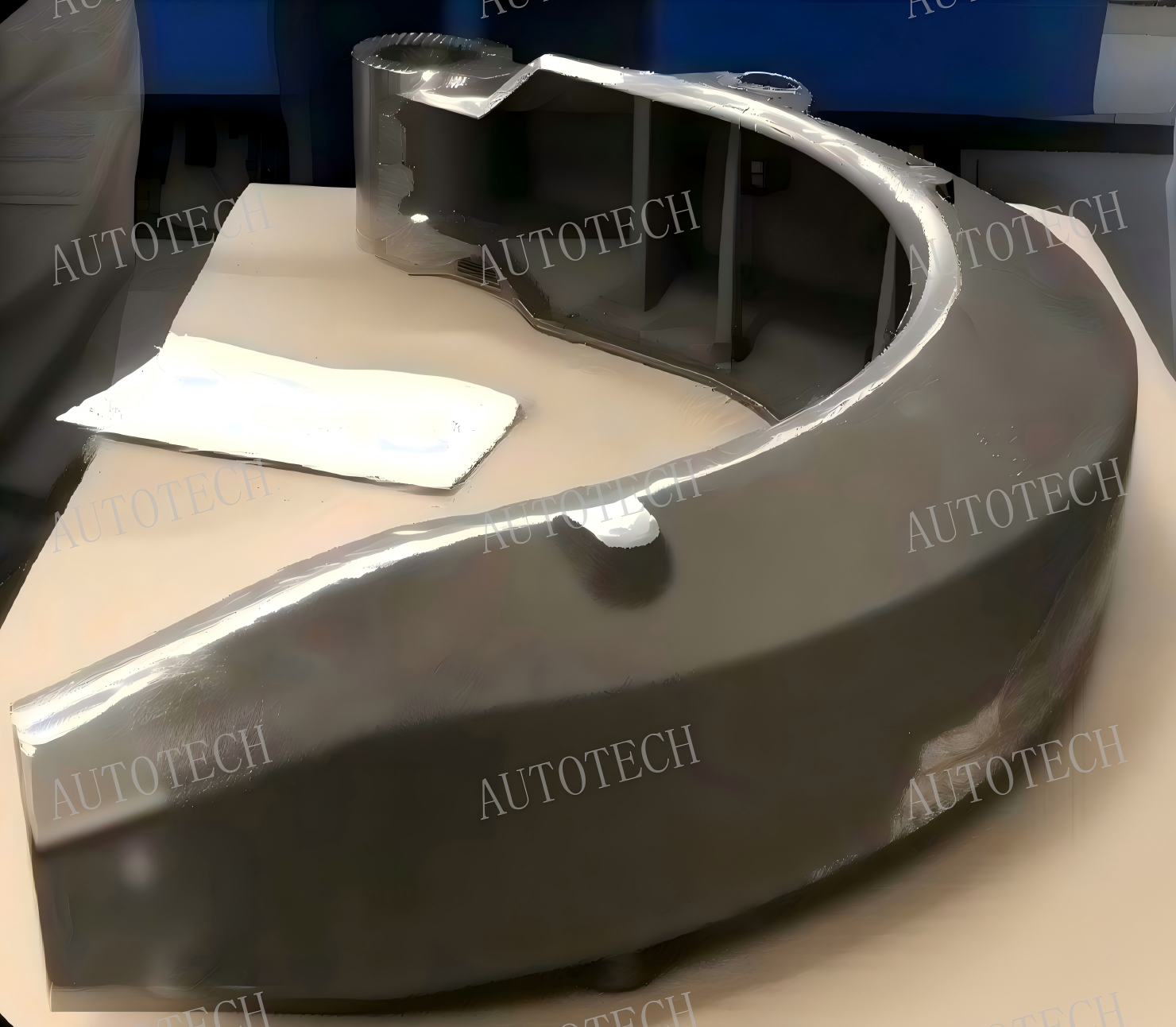

Захват отлит из QT 700 (эквивалент ASTM 80-55-06 или EN-GJS-700-2), ковкого чугуна с шаровидным графитом, известного своим исключительным сочетанием прочности, ударной вязкости и износостойкости. Обладая минимальным пределом прочности на разрыв 700 МПа, пределом текучести около 450 МПа и удлинением 2–4 %, QT 700 обеспечивает структурную прочность, необходимую для выдерживания циклов захвата с высокими напряжениями, сохраняя при этом достаточную пластичность для поглощения ударных нагрузок без катастрофического хрупкого разрушения. Морфология шаровидного графита также способствует превосходному усталостному сопротивлению — важнейшему свойству, учитывая миллионы циклических нагрузок, которые захват будет испытывать в течение своего срока службы.
По сравнению с альтернативами из литой или кованой стали, QT 700 обеспечивает превосходную литейность и обрабатываемость при более низких общих затратах, сохраняя при этом механические свойства, которые конкурируют со многими низколегированными сталями. Кроме того, его собственная демпфирующая способность снижает передачу вибрации на гидравлическую систему, продлевая срок службы шлангов, цилиндров и шарнирных пальцев.
3. Первичный производственный процесс – литье в песчаные формы из ковкого чугуна.
Учитывая сложный внешний контур захвата, различную толщину секций (от 25 мм до 120 мм) и внутренние каналы в сердечнике для снижения веса, литье в песчаные формы из высокопрочного чугуна выбрано в качестве основного метода формирования формы, близкой к заданной. В этом процессе используются высококачественные формы из зеленого песка или химически связанного песка в сочетании с песчаными стержнями, покрытыми смолой, для образования внутренних полостей. Система литников и стояков тщательно спроектирована для содействия направленному затвердеванию, гарантируя, что усадочная пористость ограничивается стояками, а не функциональными зонами захвата.
Расплавленный QT 700 подвергается магниевой обработке (шиберализации) и инокуляции непосредственно перед разливкой, что гарантирует минимальную шаровидность 85% в соответствии со стандартами ISO 945. Температура заливки строго контролируется на уровне 1380–1420 °C, чтобы избежать таких дефектов, как холодные закрытия, сбои в работе или включения песка. После затвердевания отливки подвергаются контролируемой вытряске с последующей автоматической зачисткой (шлифовкой линий разъема, остатков литника и оплавления) для подготовки необработанной отливки к термообработке.
4. Проектирование процессов – инженерная основа
За каждой успешной операцией литья и механической обработки стоит комплексная система технологического проектирования. Это включает в себя:
Моделирование процесса литья для моделирования заполнения формы, затвердевания, температурных градиентов и риска пористости, что позволяет провести виртуальную оптимизацию до того, как будет вырезана какая-либо физическая оснастка.
Проектирование оснастки для модельных пластин, стержневых ящиков и приспособлений для обработки с учетом как точности размеров, так и производительности производства.
Обработайте FMEA (анализ видов и последствий отказов) для выявления и смягчения потенциальных видов отказов, таких как эрозия песка, газовые дефекты, размерный дрейф или износ инструмента.
Планы контроля, определяющие все критически важные для качества характеристики (CTQ), частоту проверок и планы реагирования на неконтролируемые условия.
Рабочие инструкции по формованию, заливке, термообработке, механической обработке и нанесению покрытий, гарантирующие, что каждый оператор будет следовать передовым практикам.
Такой систематический подход к проектированию процесса гарантирует, что каждая партия захватов — будь то партия прототипов из 5 или производственная партия из 500 — достигает одинакового уровня качества, сводя к минимуму доработки и увеличивая выход продукции с первого прохода.
5. Дополнительное усиление посредством литья и ковки стали.
В то время как основной корпус захвата изготавливается методом литья в ковкий чугун в песчаные формы, некоторые подверженные износу и высоким нагрузкам подкомпоненты, такие как сменные твердосплавные наконечники, шарнирные втулки или резьбовые вставки, часто изготавливаются с использованием стального литья по выплавляемым моделям или ковки для обеспечения превосходной плотности и ориентации потока зерна. Литье по выплавляемым моделям позволяет изготавливать стальные конструкции сложной, почти идеальной формы с превосходной чистотой поверхности и точностью размеров, а ковка обеспечивает однонаправленную структуру зерен, что значительно повышает ударопрочность небольших, тяжело нагруженных пластин. Эти стальные компоненты затем механически фиксируются или привариваются к корпусу захвата из ковкого чугуна, создавая гибридную конструкцию, в которой используются лучшие качества каждой производственной технологии.
6. Обеспечение качества и окончательная проверка
Каждый готовый захват проходит 100% размерный контроль, магнитопорошковый контроль (MT) на наличие поверхностных трещин и ультразвуковой контроль (UT) на внутреннюю целостность. Репрезентативный образец также подвергается разрушающим механическим испытаниям — испытаниям на растяжение, удар (V-образный надрез по Шарпи при -20 °C и комнатной температуре) и твердости (HBW) — для подтверждения соответствия спецификациям QT 700. Наконец, на испытательном стенде с использованием имитации гидравлического цилиндра выполняются функциональные испытания на герметичность и проверка шарнирного сочленения, подтверждающие плавность открытия/закрытия и номинальную силу зажима.
