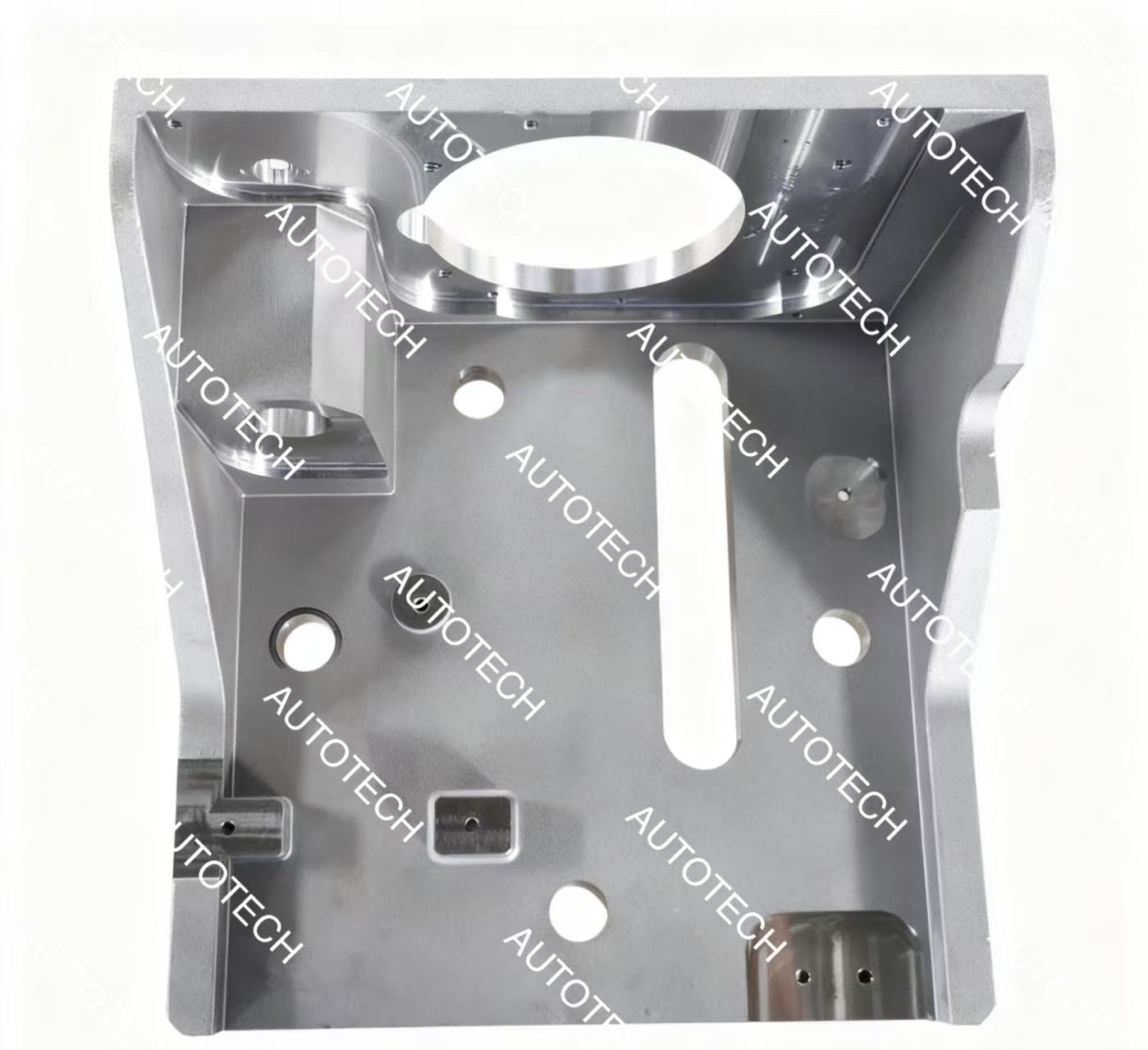

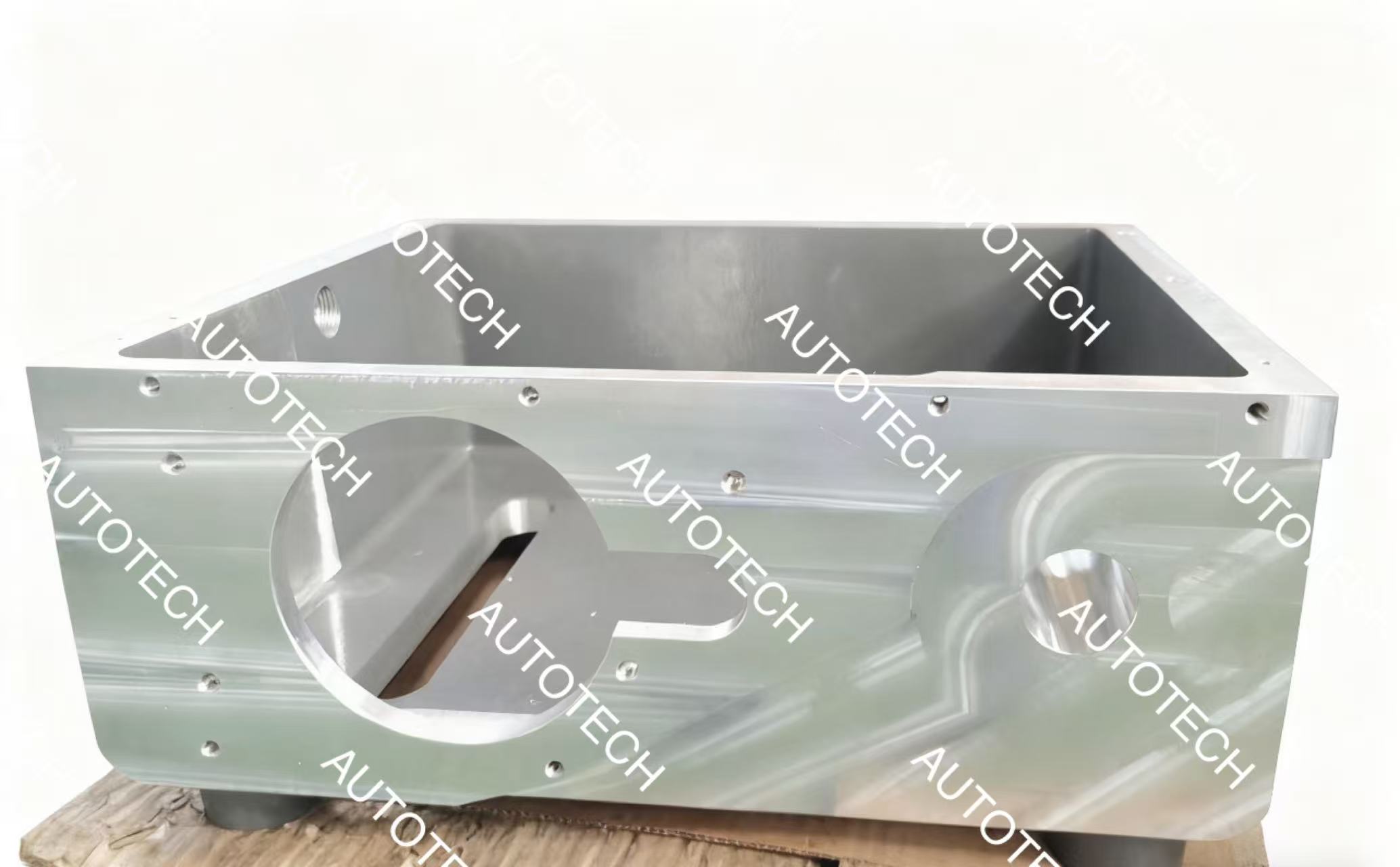

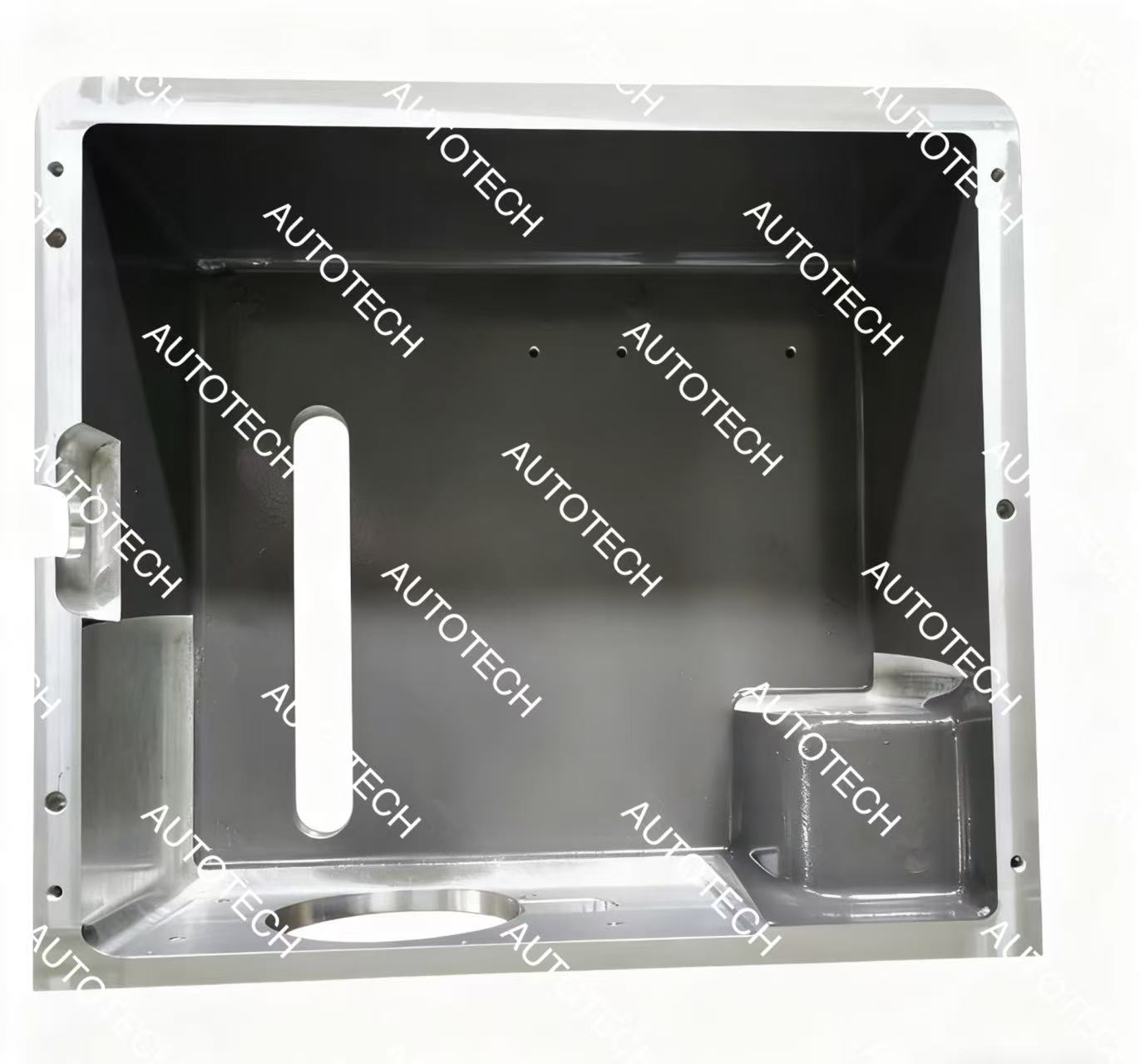

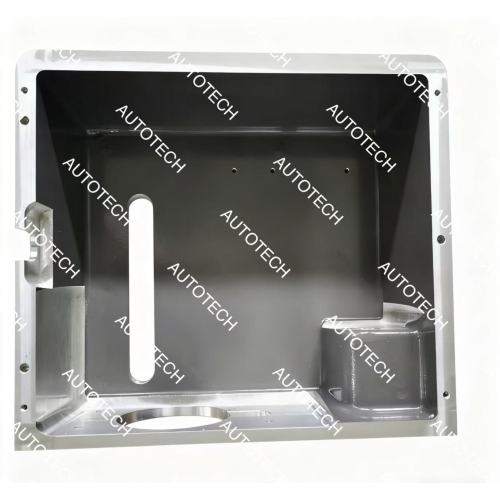

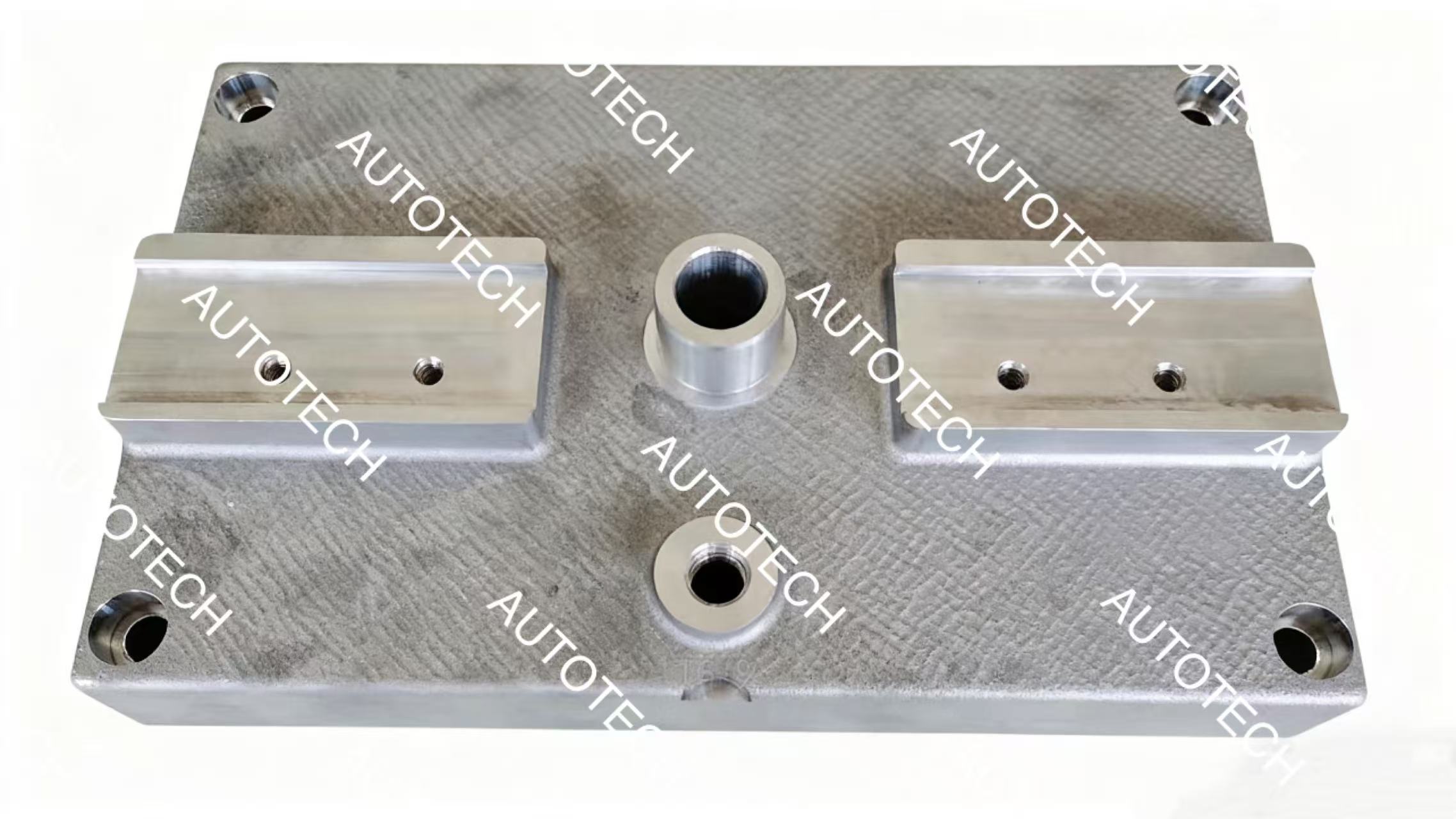

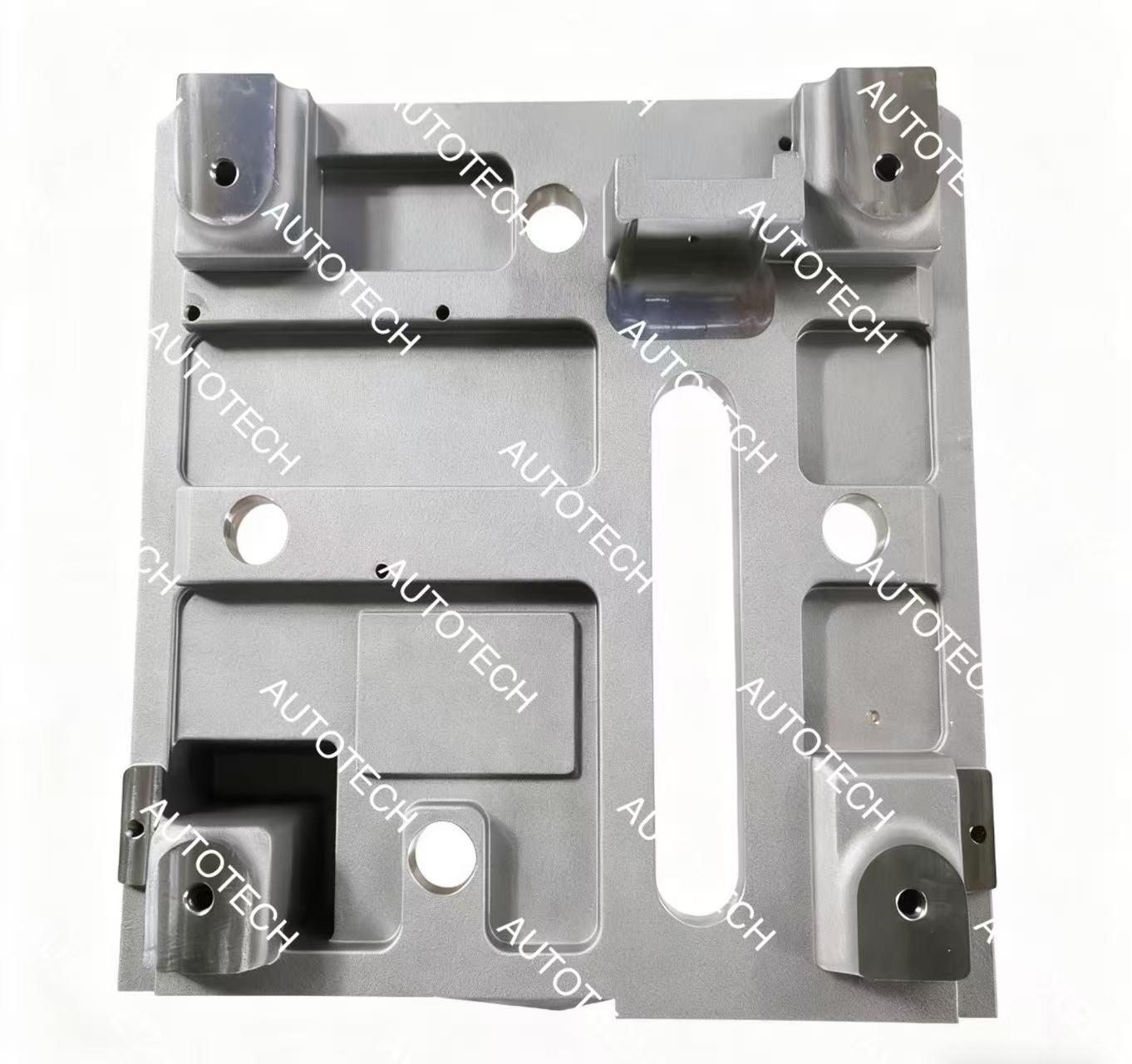

Блок каретки рычага гравитационного литья T/C

В автоматизированной производственной цепочке современных обрабатывающих центров с ЧПУ система автоматического устройства смены инструмента (ATC) является важнейшим звеном, определяющим эффективность и точность обработки. Кареточный блок рукоятки Gravity Cast T/C является именно «силовым ядром» этой ключевой системы. Являясь прецизионным основным компонентом конструкции, специально разработанным для системы ATC обрабатывающих центров с ЧПУ, он имеет точный вес 4,1 кг и действует как «интеллектуальный челнок», соединяющий магазин инструментов и шпиндель станка. Он стабильно удерживает инструментальную консоль для выполнения высокочастотных и высокоточных операций по смене инструмента, закладывая прочную основу для высокоскоростного автоматизированного производства.

За его превосходными характеристиками кроется совместное расширение возможностей различных прецизионных производственных процессов. Этот компонент изготовлен из высокопрочного алюминиевого сплава A356 и полностью отформован методом гравитационного литья, основного процесса литья алюминия. По сравнению с тяжестью традиционного литья по выплавляемым моделям стали и сложными процессами литья в песчаные формы из ковкого чугуна, гравитационное литье из алюминиевых сплавов позволяет лучше достичь идеального баланса между легким дизайном и жесткостью конструкции, точно отвечая основным требованиям высокоскоростной автоматизированной работы. Для ключевых частей компонента, несущих нагрузку, мы также интегрируем логику усиления процесса ковки для оптимизации внутренней зернистой структуры материала, дальнейшего повышения усталостной прочности и срока службы.

От литейной заготовки до готового изделия механическая обработка является основным контрольным пунктом для контроля точности. Мы применяем многопроцессный высокоточный процесс обработки, выполняя прецизионную обработку на микронном уровне ключевых деталей, таких как опорная точка установки, направляющая направляющая и соединительный интерфейс компонента. Это обеспечивает соответствие его посадки с консолью инструмента и шпинделю конструктивным нормам, исключая отклонения и заедания при высокоскоростной работе. Точная реализация этой серии производственных звеньев обусловлена ​​строгой философией проектирования процессов — изменением технологической цепочки от конца к началу, глубокой интеграцией характеристик материала, преимуществ процесса и характеристик продукта. Каждая настройка параметров процесса и каждое соединение звеньев процесса предназначены исключительно для удовлетворения конечных требований современного производства с ЧПУ к скорости, точности и надежности.

Рождение блока каретки рычага Gravity Cast T/C — это не только технологический прорыв в виде одного компонента, но и реконструкция логики производства основных компонентов автоматизации с ЧПУ. Благодаря совместным инновациям нескольких процессов (на основе литья из алюминиевого сплава, усиленного ковочным мышлением и контролируемого точной механической обработкой), он разрушает барьеры применения между различными процессами литья и ковки. В сочетании с усовершенствованным технологическим проектированием на протяжении всего процесса в конечном итоге создается этот основной компонент, обладающий характеристиками легкости, высокой прочности и высокой точности. Это дает надежную гарантию эффективной и стабильной работы обрабатывающих центров с ЧПУ, помогает производственным предприятиям добиться модернизации производственных мощностей и качественного скачка.

Особенности продукта:

1. Оптимизированный материал для обеспечения динамических характеристик (алюминий A356-T6):

Выбор алюминиевого сплава A356, обычно термообработанного до состояния T6, является стратегическим для этого применения:

Высокое соотношение прочности к весу: это главное преимущество. Корпус весом 4,1 кг значительно легче эквивалентного компонента, изготовленного из ковкого чугуна или литья по выплавляемым моделям. Эта уменьшенная масса имеет решающее значение для каретки рычага T/C, поскольку она сводит к минимуму инерцию. Меньшая инерция обеспечивает более быстрое ускорение и замедление во время цикла смены инструмента, что напрямую сокращает время простоя и повышает производительность станка.

Превосходные литейные и обрабатываемые свойства: A356 известен своей текучестью в расплавленном состоянии, что делает его идеальным для гравитационного литья, позволяющего получить сложную коробчатую геометрию с тонкими стенками и внутренними элементами. Он также исключительно хорошо обрабатывается, позволяя добиться идеальной обработки поверхности и жестких допусков в операциях после литья.

Хорошая коррозионная стойкость и демпфирующие характеристики: Обеспечивает достаточную стойкость к охлаждающим жидкостям и атмосфере цеха. Алюминий также обладает свойством гашения вибрации, что может помочь стабилизировать рычаг инструмента во время высокоскоростного движения.

2. Прецизионный производственный процесс:

Гравитационное литье (литье алюминия): этот метод литья выбран среди альтернатив из-за определенных преимуществ, соответствующих требованиям к объему, геометрии и производительности этой детали.

Экономическая эффективность для средних объемов: для детали такого размера (4,1 кг) и типичных объемов производства в станкостроительной промышленности технология гравитационного литья предлагает отличный баланс стоимости оснастки и стоимости детали. Это более экономично для этого применения, чем литье по выплавляемым моделям, которое лучше подходит для очень сложных и небольших стальных деталей.

Стабильность размеров тонких сечений: этот процесс позволяет производить относительно тонкие стенки корпуса и коробчатую структуру с хорошей размерной стабильностью. Хотя литье в песчаные формы из высокопрочного чугуна могло бы дать аналогичную форму, в результате деталь стала бы примерно в три раза тяжелее, что ухудшило бы динамические характеристики устройства смены инструмента.

Целостность материала: Правильно выполненное гравитационное литье с контролируемым затвердеванием позволяет получить прочные отливки с минимальной пористостью в критических областях, что достаточно для уровней напряжения этого применения.

Высокоточная механическая обработка: литой корпус A356 представляет собой заготовку почти чистой формы, которая подвергается обширной и ответственной обработке на станке с ЧПУ, чтобы стать функциональным компонентом.

Поверхности подшипников и направляющих рельсов. Наиболее важными деталями механической обработки являются прецизионная шлифовка или зачистка поверхностей, на которых монтируются линейные направляющие или блоки подшипников. Эти поверхности должны обладать исключительной плоскостностью, параллельностью и чистотой поверхности, чтобы обеспечить плавное, без трения и точное линейное движение всего узла каретки.

Монтажные интерфейсы: все поверхности, к которым прикрепляются другие подкомпоненты, такие как механизм привода рычага термопары, датчики или крышки, обрабатываются с точным расположением и углами, чтобы обеспечить правильное выравнивание и функционирование всей сборки.

Схема расположения отверстий и резьба: Сотни отверстий для винтов, установочных штифтов, а также пневматических и гидравлических линий просверлены и нарезаны резьбы с высокой точностью позиционирования. Эта точность жизненно важна для герметичных соединений и надежной сборки сложной системы смены инструмента.

Целостное проектирование процесса. Успех компонента зависит от интегрированного проектирования процесса.

Моделирование литья: программное обеспечение моделирует заполнение и затвердевание формы для оптимизации литниковой системы и размещения стояков внутри формы. Это обеспечивает постепенное затвердевание отливки, сводя к минимуму дефекты усадки в критических областях и обеспечивая прочную микроструктуру.

Планирование размеров. При проектировании процесса тщательно распределяется припуск на обработку отливки, гарантируя наличие достаточного количества материала на критических поверхностях для очистки и достижения окончательных размеров, а также минимизируя избыток материала в других местах, чтобы сократить время обработки и затраты.

Конструкция приспособлений: специальные приспособления для обработки разрабатываются как часть процесса для надежного и многократного удержания отливок неправильной формы с использованием литых базовых данных для обеспечения точности обработки относительно геометрии детали.

3. Инженерное проектирование для конкретного применения:

Коробчатый дизайн не является произвольным. Он обеспечивает максимальную жесткость на кручение и сопротивление изгибу при минимальном весе, что необходимо для поддержания точного выравнивания рычага инструмента во время быстрых движений. Вес в 4,1 кг является результатом оптимизации соотношения жесткости и веса.

Конструкция включает в себя функции прокладки кабелей, монтажа датчиков и легкий доступ для обслуживания.

Сценарии использования:

Этот корпус является центральной подвижной конструкцией устройства автоматической смены инструмента (ATC) обрабатывающих центров с ЧПУ, включая:

Линейная челночная каретка: в системах ATC, где магазин инструментов расположен линейно (линейно, матрично), этот корпус представляет собой подвижную каретку, которая перемещается по рельсам, чтобы точно расположить рычаг T/C перед нужным набором инструментов в магазине.

Поворотное индексирующее основание: В системах с поворотным магазином (барабанного типа) вариант этого корпуса может служить прочным и легким основанием, которое вращается для индексации различных инструментов в положение замены.

Платформа привода рычага инструмента: обеспечивает жесткую монтажную платформу для пневматического или сервомеханизма, который приводит в действие рычаг захвата инструмента, гарантируя, что создаваемые силы не отклонят каретку.

Преимущества аудитории:

Для производителей станков с ЧПУ (OEM):

Более быстрые циклы смены инструмента. Легкий корпус напрямую обеспечивает более высокие ускорения, позволяя OEM-производителям рекламировать более быстрое время перехода от стружки к стружечке, что является ключевым конкурентным показателем в спецификациях станков.

Повышенная точность и надежность станка: жесткая, точно обработанная каретка гарантирует, что рычаг T/C каждый раз точно повторяет свое положение, что обеспечивает надежное зацепление инструмента со шпинделем и магазином. Это уменьшает количество ошибок при смене инструмента и время простоя станка.

Оптимизированная общая стоимость системы: использование алюминиевого литья и стратегической механической обработки обеспечивает наилучшее соотношение производительности и стоимости для этого компонента. Это позволяет избежать чрезмерного проектирования и затрат на литье по выплавляемым моделям стали, а также снижения производительности, связанного с более тяжелым литьем в песчаные формы из ковкого чугуна. Ковка непрактична для такой полой коробчатой ​​геометрии.

Упрощенная сборка. Корпус, изготовленный с высокой точностью и точными монтажными характеристиками, обеспечивает простую сборку подкомпонентов, сокращая трудозатраты и вероятность ошибок при сборке на производственной линии.

Для владельцев и операторов станков с ЧПУ (конечных пользователей):

Повышенная производительность: более быстрая и надежная смена инструмента означает меньше времени на ожидание и больше времени на резку металла, что напрямую увеличивает производительность и прибыльность обрабатывающего центра.

Сокращение технического обслуживания и увеличение времени безотказной работы. Прочный, качественно изготовленный корпус каретки меньше изнашивается на направляющих и подшипниках благодаря меньшей движущейся массе и хорошему демпфированию. Это приводит к увеличению интервалов технического обслуживания, меньшему количеству поломок и повышению общей эффективности оборудования (OEE).

Долгосрочное сохранение точности: стабильность и жесткость корпуса помогают поддерживать точность устройства смены инструмента на протяжении тысяч циклов, обеспечивая стабильное качество деталей на протяжении всего срока службы станка.

Энергоэффективность: для перемещения более легкой каретки требуется меньше энергии от приводных двигателей, что способствует снижению эксплуатационных расходов.

Заключение:

Кареточный блок рукоятки Gravity Cast T/C — это мастер-класс в области разработки конкретных приложений. В компании стратегически используется гравитационное литье (разновидность литья алюминия) для достижения оптимальной и легкой конструкции, которая затем превращается в прецизионный компонент посредством специальной механической обработки. Весь технологический процесс разработан таким образом, чтобы создать деталь, которая обеспечивает правильный компромисс: предпочтение низкой инерции и высокой жесткости по сравнению с предельной прочностью, обеспечиваемой литьем по выплавляемым моделям из стали, или более низкой стоимостью, но чрезмерным весом литья в песчаные формы из ковкого чугуна. Благодаря исключительному соотношению жесткости к весу, высокой точности размеров и надежности этот корпус является не просто контейнером; это динамический фактор, обеспечивающий скорость и точность в современной обработке с ЧПУ, предоставляя ощутимую пользу производителям станков в их стремлении сократить время цикла, а также конечным пользователям в их стремлении к более высокой производительности и прибыльности.
